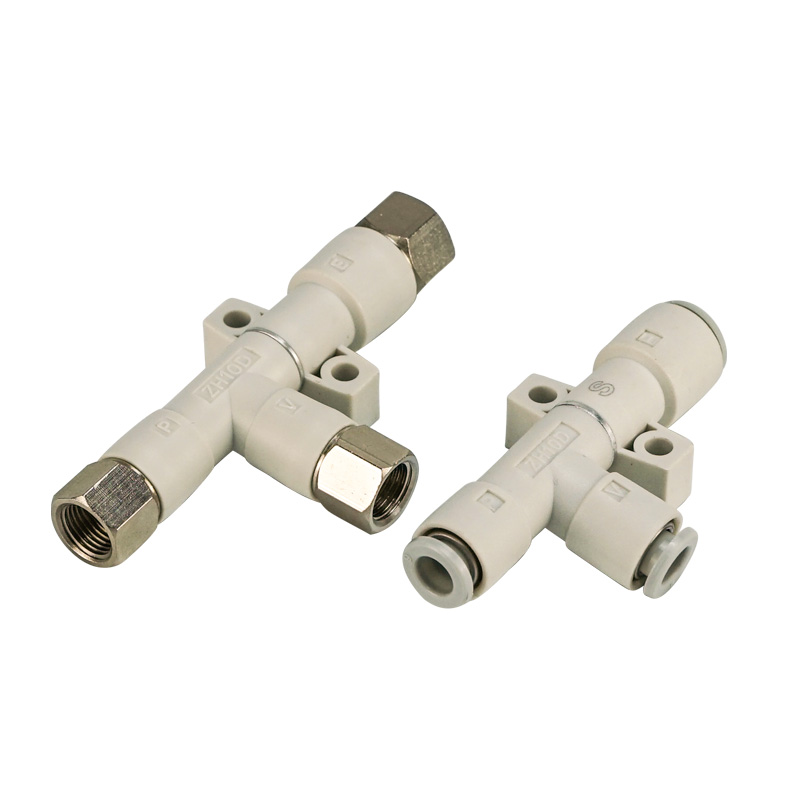

ZH‑D-seriens kropsportede vakuumejektor

ZH‑D Series Body-Ported Vakuum Ejektor | Enkelttrins Venturi direkte pneumatisk forbindelsesvakuumgenerator

Mærke: SOLH by Richge Technology | Fuld mekanisk udskiftelig med importeret ZH-serie vakuumgenerator

1. Produktoversigt

     ZH‑D kropsporteret type er et-trins venturi vakuumejektor. Tre uafhængige porte inklusive SUP-forsyningsport, VAC-vakuumport og EXH-udstødningsport kræver ekstern rørføring. Ingen indbygget lyddæmper inde i hoveddelen. Kompakt og let design med integreret harpiksdysestruktur, fuldt udskiftelig med importerede ZH-serier.

  Modeludmærkelse

     • ZH‑D kropsporteret type: Tre porte til ekstern rørføring, uden indbygget lyddæmper.

     • ZH-B Box-type: Udstyret med integreret lyddæmper inde i kroppen, kun forsynings- og vakuumporte reserveret.

  To præstationskarakterer:

     • S-specifikation (højvakuum): Ultimativt vakuum ‑90 kPa, ideel til forseglede glatte emner.

     • L-specifikation (High-flow): Større sugeflow med lavere vakuumniveau til åndbare porøse emner som papir, stof og karton.

  Dyseboring dækker Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Understøtter flere tilslutningsmuligheder: One-touch fitting, G/Rc gevind, NPT imperial gevind. Flere monteringsløsninger: direkte skruefastgørelse, monteringsbeslag og DIN-skinneinstallation. Udbredt til robot-sluteffektor- og multistationsmodulapplikationer.

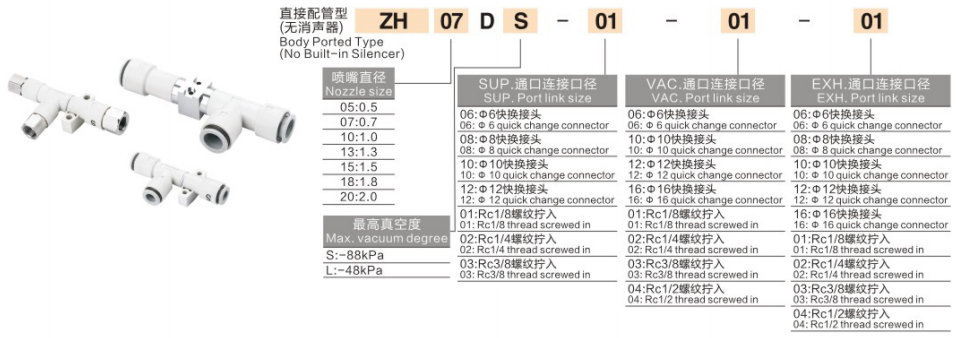

2. Komplet modelkodningsforklaring

Eksempel model:ZH10DSA‑06‑08‑10

     • ZH: Seriekode for vakuumejektor

     • 10: Dyseboringskode

     • D/B: Kropsform. D = kropsporteret type med 3 eksterne porte uden indbygget lyddæmper; B = box-type med integreret lyddæmper

     • S/L: Vakuumkarakteristik. S = højvakuumtype ultimativ ‑90kPa med moderat sugeflow; L = højstrømstype. ZH05-13 ultimativ ‑48kPa; ZH15‑20 ultimativ ‑66 kPa, stort flow til åndbare emner

     • A: Ny generation af letvægtsversion med forkortet dimension og reduceret vægt

     • ‑06‑08‑10: Havnespecifikation(SUP‑VAC‑EXH). Tocifret tal står for metrisk one-touch fitting size (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 for G/Rc gevind; N01/N02 til NPT imperial gevind.

  Bestillingseksempel: ZH13DSA-08-10-10
     ZH kropsporteret vakuumejektor, Φ1,3 mm dyse, S højvakuumkvalitet, ny A letvægtsversion; forsyningsport Φ8, vakuumport Φ10, udstødningsport Φ10 one-touch fitting.

3. Kerneydelsesfordele

     • Tre fuldt uafhængige eksterne porte: Separat SUP-forsyning, VAC-vakuum- og EXH-udstødningsporte. Udstødningsgas kan forbinde ekstern lyddæmper eller centraliseret udstødningsrørledning. Velegnet til robot-sluteffektor og modulintegration, fri for interne lyddæmperpladsbegrænsninger.

     • Let integreret harpiksmundstykke: Dyse og hovedlegeme integreret støbt til bemærkelsesværdig vægtreduktion, perfekt til højhastigheds-bevægelse EOAT. Ny A-version forkorter længde og højde, vægt reduceret med op til 74%.

     • Muligheder for dobbelt vakuumydelse: S højvakuum til glatte forseglede emner inklusive glas, metalplade og plastikhus; L højflow til karton, film, stof og lækage-tilbøjelige materialer til lækagekompensation.

     • Rigt portvalg: Metrisk one-touch fitting, G/Rc rørgevind og NPT imperial gevind til global markedsudstyrstilpasning.

     • Diversificerede monteringsmetoder: Direkte skruefastgørelse, standardbeslag, L-formet beslag og DIN-skinnemontering for fleksibel layout.

     • Krav om oliefri drift: Olie-tågesmøring er forbudt, kun tør filtreret trykluft er påkrævet.

4. Tekniske standardspecifikationer

Ydeevne ved 0,5 MPa forsyningstryk (ANR)

For L-high-flow variant: højere sugeflow under identisk dyseboring med lavere ultimativt vakuumniveau.

5. ZH‑D VS ZH‑B sammenligningstabel

6. Trin-for-trin valgvejledning

     • S/L præstationsvalg

 ￮ ✅ S højvakuum (‑90kPa): Glatte forseglede emner såsom stålplade, glas, plastikhus, PCB; mindre lækage, høj adsorptionskraft påkrævet.

 ￮ ✅ L højflow: Karton, skum, film, stof og andre lækage-tilbøjelige åndbare emner, stort flow kompenserer for vakuumlækage.

     • Valg af dyseboring: Vælg i henhold til det samlede sugekops adsorptionsområde. Større dyse giver højere sugeflow og samtidig højere luftforbrug. Undgå overdimensioneret dyse for at forhindre trykluftspild.

     • Valg af porttype: Metrisk one-touch fitting (06/08/10/12) til husholdningsautomationsudstyr; G gevind / NPT gevind til oversøiske eksportmaskiner.

     • Udstødningshåndteringsnote for D-type: D-variant har ingen indbygget lyddæmper. EXH udstødningsport skal tilslutte ekstern lyddæmper ellers vil støjen være ekstrem; eller før udstødningsrøret ud af udstyrsskabet.

     • Vakuumdetektionsløsning: ZH-serien vakuumejektor uden indbygget trykafbryder. Tilføj ekstern ZSE vakuumpressostat, hvis der er behov for signalfeedback.

7. Typiske anvendelsesscenarier

     • Robot EOAT ende-på-arm-plukning: 3C-plastikdele, PCB og håndtering af batteriark

     • Emballageindustrien: afhentning af karton, film og papirmateriale

     • Udtagning af små dele til sprøjtestøberobot

     • Multi-parallel vakuummodul til synkron adsorption med flere sugekopper

     • Automationsstationer, der kræver centraliseret spildgasudstødning udenfor udstyrshuset

8. Standard pneumatisk kredsløbsdiagram Beskrivelse

     ZH‑D husporteret standardkredsløb: AFC luftkildefilter (olietågeenhed forbudt) → 3/2 magnetventil → SUP forsyningsport på ZH‑D; VAC vakuumport forbinder ZFC vakuumfilter og derefter til sugekop; EXH udstødningsport forbinder ekstern lyddæmper eller udstødningsslange ført udenfor udstyr.

9. Vigtige betjeningsbemærkninger

     • Olie-tågesmøreapparat er strengt forbudt. Olieforurening vil tilstoppe den lille dyseåbning, forårsage henfald af sugekraften eller fuldstændig fejl. Kun luftfilter skal anvendes til luftkildebehandling.

     • ZFC inline vakuumfilter skal installeres på vakuumsiden. Indtrængning af støvpartikler vil føre til dyseblokering.

     • For ZH‑D kropsporteret ejektor skal EXH udstødningsporten udstyre lyddæmper for at undgå for højt støjniveau.

     • Anbefalet forsyningstryk: 0,4-0,5 MPa. Langsigtet kontinuerlig drift under fulde 0,6 MPa anbefales ikke.

     • Minimer slangelængden mellem vakuumejektor og sugekop, reducer rørledningsvolumen for hurtigere vakuumreaktion.
