ZU Series Inline Straight Vacuum Ejector

ZU Series Inline Straight Vacuum Ejector | SOLH Straight Tube Insert Type Vakuumgenerator

Mærke: SOLH by Richge Technology | SMC Standard Udskiftelig Inline Vacuum Ejector

1. Produktoversigt

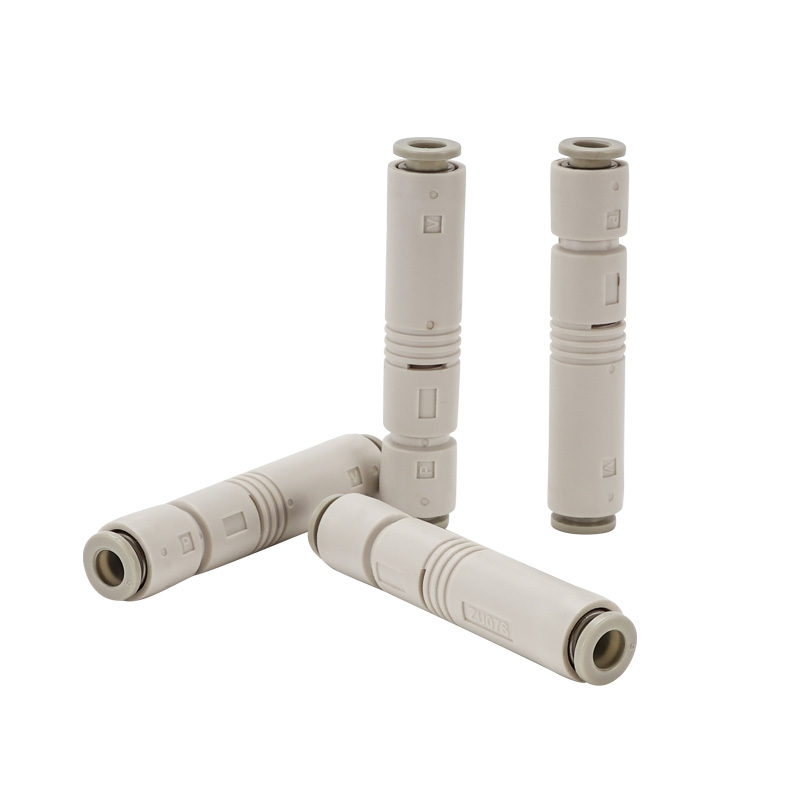

     ZU-serien er inline-vakuumejektor med lige rør. Vakuumporten og lufttilførselsporten er anbragt koaksialt i lige linje. Den har den mindste størrelse, ultralet vægt og pladsbesparende installation. Velegnet til fordelte sugekopper, bevægelige komponenter og snævert begrænset plads.

2. Kernestruktur og arbejdsprincip

     • Struktur: SUP forsyningsport → dyse → diffusersektion → VAC vakuumport → EXH udstødningsport, integreret støbt harpikshus.

     • Princip: Højhastighedsstråle af komprimeret luft gennem dysen skaber undertryk ved vakuumporten til vakuumadsorption; udstødning med indbygget lyddæmpningsstruktur.

     • Materiale: Hoveddel: teknisk PBT-harpiks; one-touch fitting: POM. Kobberfri og fluorfri, RoHS-kompatibel.

     • Vægt: ZU05 ≈6,5 g, ZU07≈7,0 g; Ny ZU□En forbedret version kun 3,9g.

3. Modelkodningsregel (SMC-standard)

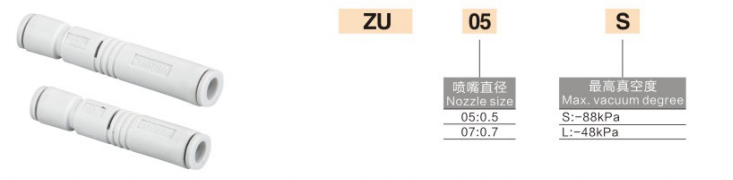

  Gammel version (ZU05 / ZU07)

  Format: ZU + dyseboring + type(S/L)

     • ZU05S: Φ0,5 dyse, højvakuum type (-84kPa)

     • ZU05L: Φ0,5 dyse, høj flow type (-48kPa)

     • ZU07S: Φ0,7 dyse, højvakuum type

     • ZU07L: Φ0,7 dyse, høj flow type

  Ny forbedret version (ZU□A, kortere og lettere)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = højvakuum (-87~-90kPa); L = Højt flow (-48kPa)

     • A = opgraderet version: længde forkortet med 11 %, vægt reduceret med 40 %

4. Nøgleparametertabel @0,45MPa Standard forsyningstryk

5. S Højt vakuum VS L Højt flow

     • S højvakuum type: Ultimativt vakuum -84~-90kPa. Til små sugekopper, tynde, godt forseglede emner, der kræver stærk adsorptionskraft, såsom elektroniske komponenter og tynde film.

     • L High Flow Type: Ultimativt vakuum -48kPa med større sugeflow. Velegnet til porøse/ru overflade arbejdsemner, store sugekopper, høj lækage og hurtig reaktionskrav, f.eks. karton og træplade.

6. Installations- og rørføringsvejledning

  1. Installation: Kan monteres i enhver retning, ingen fikseringsbeslag påkrævet; kan indsættes direkte i midten af ​​luftrørledningen.

  2. Rørføring

￮ SUP-forsyningsport: tilslut Φ6 luftrør (standard)

￮ VAC vakuumport: tilslut sugekop/vakuumrørledning

￮ EXH udstødningsport: åben til atmosfæren, må ikke blokeres

  3. Tryk: Standard 0,45MPa, arbejdsområde 0,1~0,6MPa

  4. Temperatur: 5 ~ 50 ℃ (ingen isdannelse i luftkilden)

7. Typiske anvendelsesscenarier

     • 3C elektronik, halvleder, distribueret adsorption med små sugekopper

     • Automations produktionslinje, bevægelige dele / robot sluteffektor

     • Smal installationsplads, letvægts- og højhastighedsresponsapplikationer

     • Håndtering af tyndt papir, tynd film, bittesmå dele og elektroniske chips

8. Udvælgelsessammenligning: ZU vs ZB vs ZL
