ZL212 Series Multi-Stage Vacuum Ejector

SOLIH ZL212 flertrins vakuumejektor, drop-in opgradering til ZL112 med SMC-kompatibel monteringsdimension. Højere vakuum 90~-95kPa og +30% sugeflow, 40% energibesparelse via multi venturi design. Modulære muligheder: lyddæmper/portudstødning, mekanisk måler eller digital vakuumpressostat (NPN/PNP), forsynings-+udløserventil. Ideel til glas, metalplader, porøst materiale og stor lækage med robothåndtering med stor sugekop.

Send forespørgsel

Produkt beskrivelse

ZL212 Series Multi-Stage Vacuum Ejector | High-Flow højvakuumgenerator opgraderingsmodel til ZL112

Mærke: SOLH by Richge Technology | Drop-in erstatning Kompatibel med SMC ZL212 installationsdimension

1. Produktoversigt & generelle specifikationer

ZL212-serien er opgraderet flertrins vakuumejektor med stor flow, der stammer fra ZL112-serien. Udstyret med større dyseåbning leverer den højere vakuumniveau og forbedret sugeflow. Specielt designet til store sugekopper, porøse emner og arbejdsforhold med høj lækage. Udbredt som hovedvakuumenhed til robotmanipulatorer, metalplader og glasmaterialehåndteringsapplikationer.

Parameterelement	Specifikation
Produkt position	Avanceret opgraderet model af ZL112, større dyse for højere vakuum og højere flow
Anvendelig væske	Trykluft
Indblæsningslufttryk	0,3~0,7MPa, optimalt driftsområde: 0,45~0,5MPa
Vakuum grad	-90 ~ -95 kPa
Sugeflow	Mere end 30 % højere end ZL112, velegnet til porøse emner og store sugekopper
Luftforbrug	Flertrins diffusordesign, over 40 % energibesparelse versus enkelttrins vakuumejektor
Omgivende temperaturområde	-5℃ ~ 60℃
Portforbindelse	Standard one-touch fitting / gevindport, fuldt udskiftelig med SMC ZL212 monteringsdimension

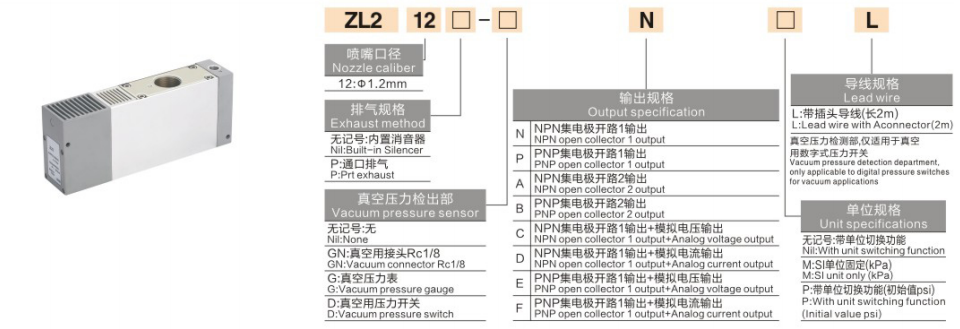

2. Modelnavngivningsregel

Grundlæggende format:ZL212‑□‑□‑□‑□

Med-ventil udvidet format:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Position	Kode	Definition & detaljeret beskrivelse
1-4	ZL212	Seriekode for flertrins vakuumejektor, større dyseboring sammenlignet med ZL112
5	Intet mærke	Lyddæmper udstødning, standard støjdæmpning til almindeligt værksted
	P	Portudstødning, til installation med højt flow eller centraliseret udstødning
6 Vakuumdetektionsenhed	Intet mærke	Uden vakuumdetektionsmodul
	GN	Rc1/8 vakuumdetekteringsport til ekstern trykmålertilslutning
	G	Indbygget Y40Z mekanisk vakuumtrykmåler
	D	Indbygget digital vakuumpressostat
7 Output specifikation	N	NPN åben-kollektor 1-kanals udgang
	P	PNP open-collector 1-kanal udgang
	A/B/C/D/E/F	Multi-kanal output / analog signal output og andre udvidede funktioner
8 Enhed & kabel	L	2 meter formonteret stikkabel
	M/P	Fast enhed / omskiftelig enhed (kPa / psi valgfri)

3. Grundlæggende modelkonfigurationsforklaring

Model	Kernekonfiguration	Typisk anvendelse
ZL212	Standard basisenhed, ingen måler, ingen indbygget ventil	Generel anvendelse med høj flow, ekstern magnetventil påkrævet
ZL212-GN	Rc1/8 ekstern vakuummåler interface	Applikationer, der kræver eksternt tilsluttet vakuummåler til aflæsning
ZL212-D	Indbygget digital vakuumpressostat	Digital vakuumaflæsning og elektrisk signalfeedback til PLC-styring
ZL212-P	Port-type udstødningsversion uden indbygget lyddæmper	Centraliserede udstødningsscenarier med høj flow, støjufølsomt miljø
ZL212-G	Udstyret med Y40Z mekanisk vakuummåler	Omkostningseffektiv lokal mekanisk indikation af vakuumniveau

4. ZL112 VS ZL212 Nøglevalg sammenligning

Sammenligningselement	ZL112	ZL212
Dyseboring	Φ1,2 mm	Dyse i større størrelse
Vakuum grad	-88 ~ -92kPa	-90 ~ -95kPa, højere vakuumydelse
Sugeflow	Middel flowhastighed	+30 % højere sugeflow
Passende arbejdstilstand	Almindelige sugekopper, små-medium emner	Stor sugekop, porøst emne, plade og glas, løkker med høj lækage
Basismodel Prisreference	Fra 245	Startende fra 478, ca. 20 % højere under identisk konfiguration

5. Vigtigste produktfordele

• Forbedret venturi-ydeevne i flere trin: Forbedret vakuumniveau og sugeflow, fremragende tilpasningsevne til pneumatiske vakuumkredsløb med høj lækage.

• Fuldt integrerede modulære muligheder: Magnetforsynings-/udløsningsventil, lyddæmper, mekanisk/digital vakuummåler og trykafbryder er tilgængelige til konfiguration i ét stykke, hvilket minimerer ekstra hjælpedele.

• Støjsvag konstruktion: Indbygget lyddæmper, støjniveau ≤70dB, venlig til almindeligt fabriksværkstedsmiljø.

• Vedligeholdelsesfri stabil drift: Ingen bevægelige mekaniske komponenter, lang levetid for 24-timers kontinuerlig produktion.

• Kompatibel monteringsfodaftryk: Udskiftelig installationsdimension med ZL112, understøtter direkte udskiftning af feltopgradering.

6. Hurtig valgvejledning

• Lille-mellem arbejdsemne og enkelt sugekoppåføring: Vælg ZL112 for bedre omkostningseffektivitet.

• Stor sugekop, porøst materiale, glasplade eller højlækage vakuumsløjfe: Brug ZL212 for tilstrækkelig vakuum- og flowkapacitet.

• Automatisk cykluskontrol: Vælg K1-dobbeltventil-version (tilførsel + udløsningsventil), match med vakuumpressostat til feedback med lukket sløjfe.

• Visuel overvågning og idriftsættelse på stedet: Vælg D digital trykkontaktvariant til direkte digital aflæsning af vakuumværdier.

7. Typiske anvendelsesscenarier

• Robothåndtering af glas, metalplader, træplader og pladekomponenter i store størrelser

• Adsorption af porøs emne: karton, skum, tekstil og permeabelt materialeplukning

• Vakuumkredsløb med høj lækage til multi-sugekoparmatur med store arealer

• Automatisk samlebånd, sprøjtestøbningsrobotudtagning og materialeoverførsel

• Logistikudstyr vakuumgribestation for varer i stor størrelse
