ZL112 Series Multi-Stage Vacuum Ejector

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH ZL112-serien er en integreret flertrins venturi-vakuumejektor, der kan udskiftes med SMC-ækvivalente modeller. Den har ultrahøj vakuumgrad, stort sugeflow og drastisk reduceret luftforbrug. Flere valgfri integrerede moduler er tilgængelige, herunder magnetventiler til tilførsel/udløsning, vakuumtrykmåler, digital displaymåler og vakuumtrykafbryder. Den fungerer som kernevakuumenheden til automatiserede robotarme og multi-sugekopsarmatursystemer.

Komplet modelkodningsregel Fuld opdeling

  1. Modeleksempel med fuld ventilsamling: ZL112-□-□-K15MZ-□-DDNL

Serieklassifikations- og konfigurationstabel

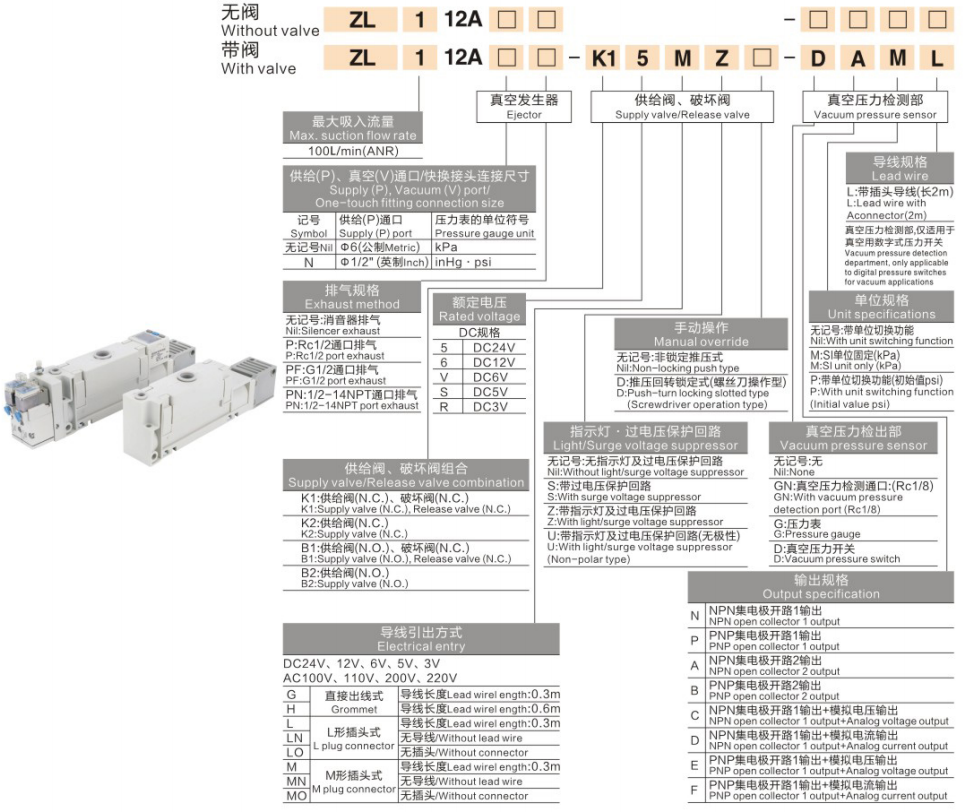

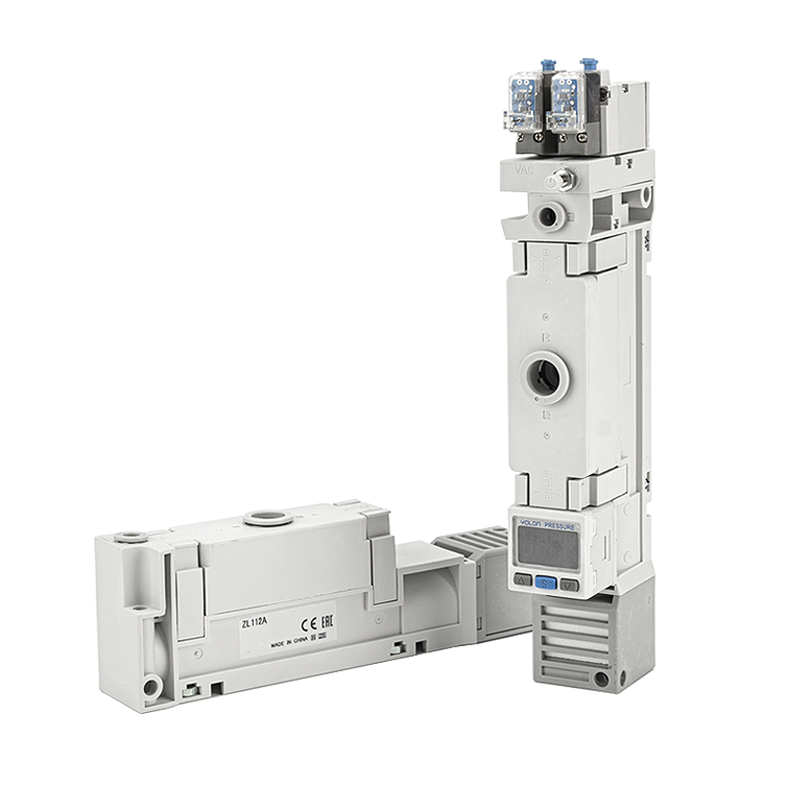

 1. Ny integreret ZL112A-serie (opgraderet multifunktionsversion)

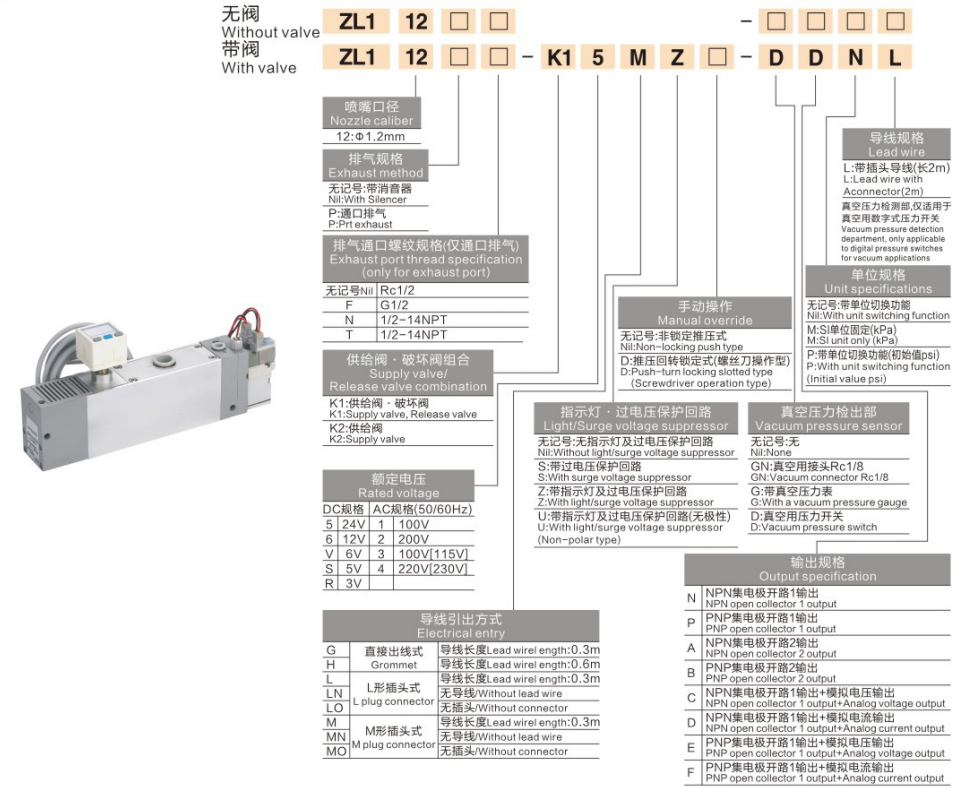

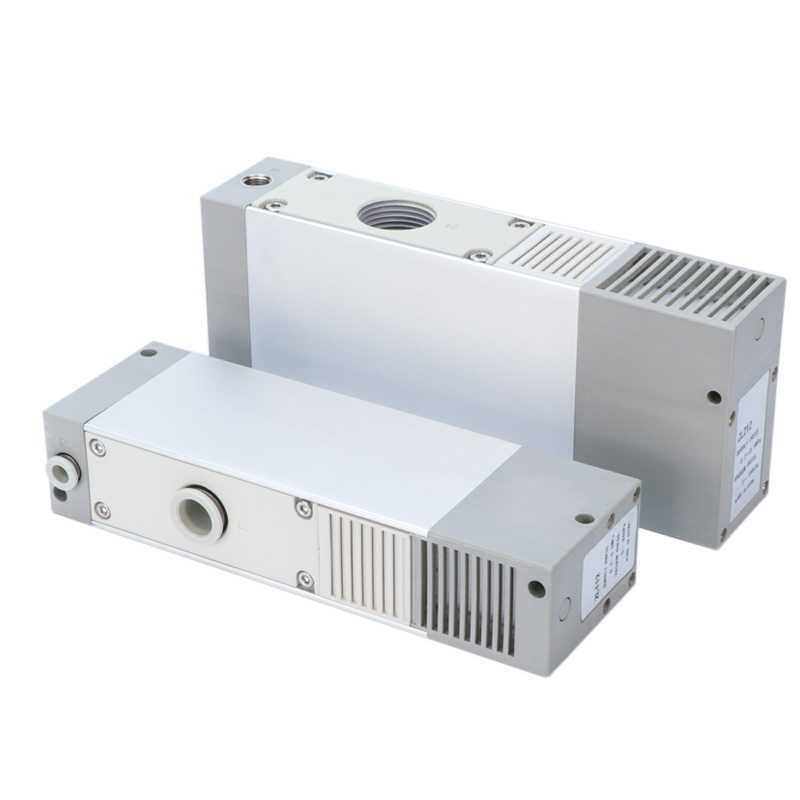

 2. Standardbase ZL112-serien (mekanisk / digital måler valgfri)

Kerneproduktfordele

  1. Flertrins venturi energibesparende teknologi

     -- Stabil vakuumgrad -88 ~ -92kPa, kraftig sugestrøm; luftforbrug reduceret med over 40 % sammenlignet med et-trins ejektorer, hvilket i høj grad sænker omkostningerne til værkstedstrykluft.

  2. Meget modulært integreret alt-i-én-design

     -- Valgfri indbygget forsyningsmagnetventil, vakuumudløsningsventil, lyddæmper, digital/mekanisk vakuummåler og trykafbryder. Intet ekstra separat tilbehør kræves, hvilket sparer skabsplads og forenkler ledningslayout.

  3. Støjsvag integreret lyddæmper

     -- Indbygget lyddæmperstruktur begrænser kørestøj ≤70dB(A), venligt til indendørs kontinuerlig værkstedsdrift.

  4. Vedligeholdelsesfri lang levetid

     - Ingen interne bevægelige mekaniske dele, modstandsdygtig over for hyppige kontinuerlige cykler, understøtter 24-timers non-stop masseproduktion.

  5. Multi-sugekop centraliseret vakuumforsyning

     -- Velegnet til multi-jig multi-workstation synkron adsorption, kompakt størrelse tillader direkte montering på robotarm ende effektor for at forkorte vakuum pipeline responstid.

Typiske industrielle anvendelsesscenarier

     -- Automatiserede robotgribere, håndtering af sugerum med flere hulrum

     -- 3C elektronik, glaspanel, metalplader, vakuumplukning og placering af porøst emne

     -- Emballerings-, trykkeri- og fødevareindustriens vakuumoverførselsudstyr

     -- Lækagetilbøjelige arbejdsemner og produktionslinjer, der kræver et stort stabilt vakuumflow

Trin-for-trin hurtig valgvejledning

  1. Bekræft automatisk vakuumkontrolkrav

     -- Kun vakuumgenerering uden automatisk afblæsning: Vælg grundlæggende ZL112A / ZL112 bar model (ekstern ventil påkrævet)

     -- Automatisk sugning + hurtig vakuumblæsning anbefales: K1 dobbeltventilvariant

     -- Omkostningsprioritet kun simpelt sug: K2 enkelt forsyningsventil variant

  2. Bekræft kravet til vakuumovervågningssignal

     -- PLC-tærskelfeedback påkrævet: Vælg DNL (NPN) / DPL (PNP) vakuumtrykafbrydermodel

     -- Lokal visuel trykaflæsning påkrævet: D digital displaymåler eller G mekanisk analog måler

  3. Bekræft kravet til udstødningslayout

     -- Standard indendørs støjkontrol: Standardversion med indbygget lyddæmper (blank udstødningskode)

     -- Højt flow / centraliseret hovedudstødningsrørledning: P-portet udstødningsvariant

Resumé af én sætning

     SOLH ZL112 flertrins venturi vakuumejektor leverer -88~-92kPa højvakuum med 40% lavere luftforbrug, understøtter dobbelt/enkelt integrerede magnetventiler, digital/mekanisk vakuummåler og NPN/PNP trykafbrydermuligheder, det integrerede kompakte vakuummodul til automatiske multi-sugekop-håndteringssystemer.
