Mærke: SOLH by Richge Technology | Fuld Mekanisk & Interface Udskiftelig med SMC ZL1 Original Series
 |

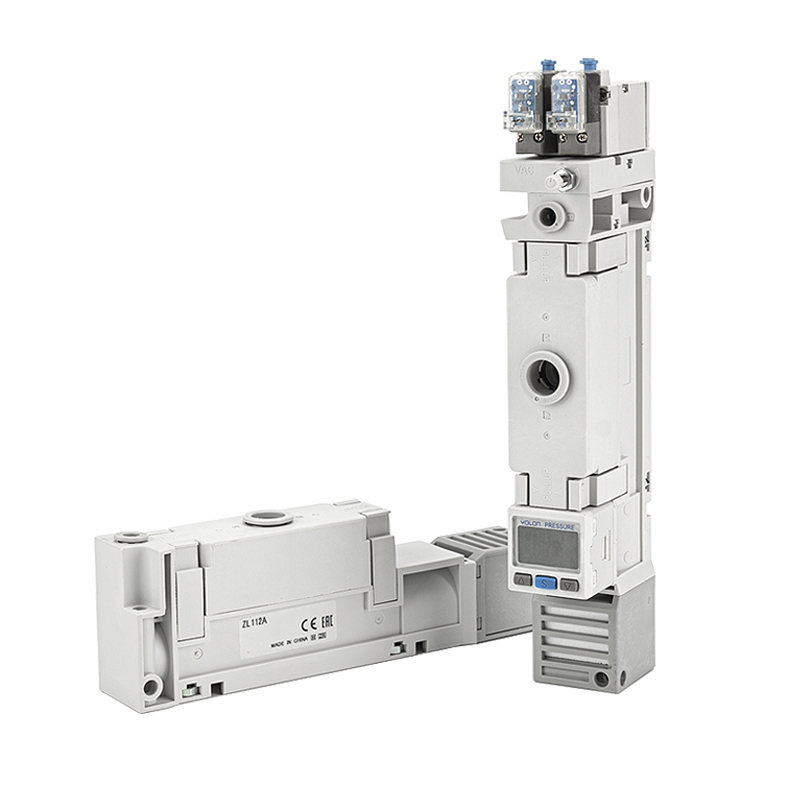

SOLIH ZL1-serien anvender flertrins diffusor venturi energibesparende vakuumejektorstruktur, fuldt udskiftelig med SMC ZL1 original dimension og portlayout. Under identiske luftforbrugsforhold leverer den højere sugeflow og lavere energitab. Bredt udbredt til højhastigheds pick-and-place robotmanipulatorer og stærke adsorptionsapplikationer til porøse åndbare emner.

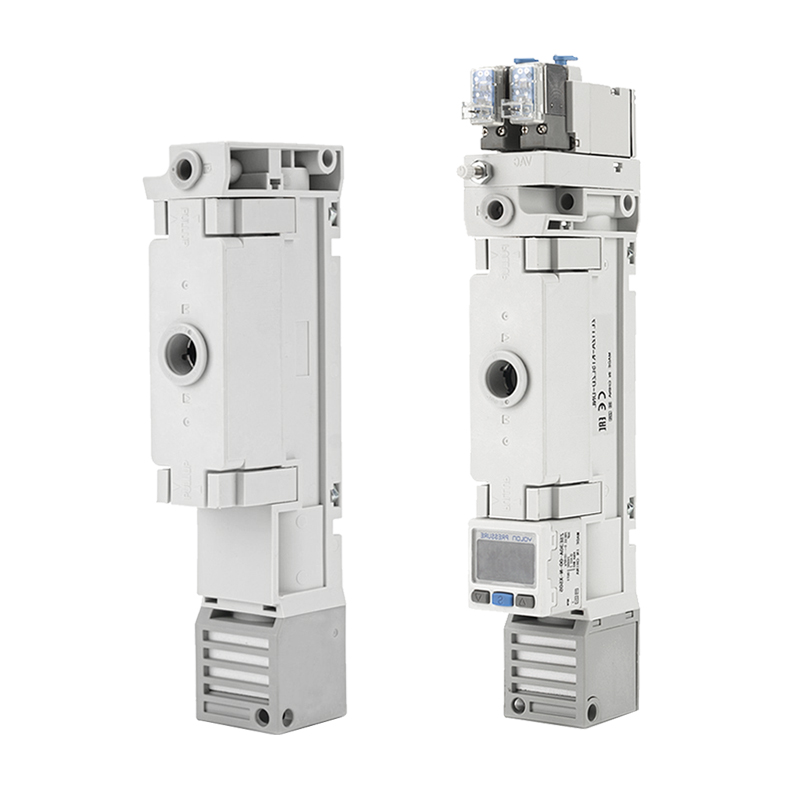

To kernekonfigurationer til valg:
• Ventilløs type (uden ventil): Kun rent ejektorhus, styret af eksterne magnetventiler. Lavpris og meget fleksibel til tilpasset systemintegration.
• Med-ventil type: Integreret tilførselsventil, udløsningsventil og vakuumtrykdetektionsmodul. Ingen ekstra eksterne ventilkomponenter påkrævet, forenklet rørføring og hurtigere respons. Foretrukken mainstream-løsning til robot ende-på-arm-værktøj (EOAT).
Model 12A-specifikation: Max sugeflow 100L/min (ANR), arbejdslufttryk 0,4~0,6MPa ren trykluft. Forsyningsport og vakuumport udstyret med one-touch fittings: Φ6 metrisk eller Φ1/2" imperial valgfri.
2.1 Ventilløs grundlæggende kodning
ZL1-12A
• ZL1: Seriekode for flertrins vakuumejektor
• 12A: Størrelseskode, max sugeflow 100L/min (ANR)

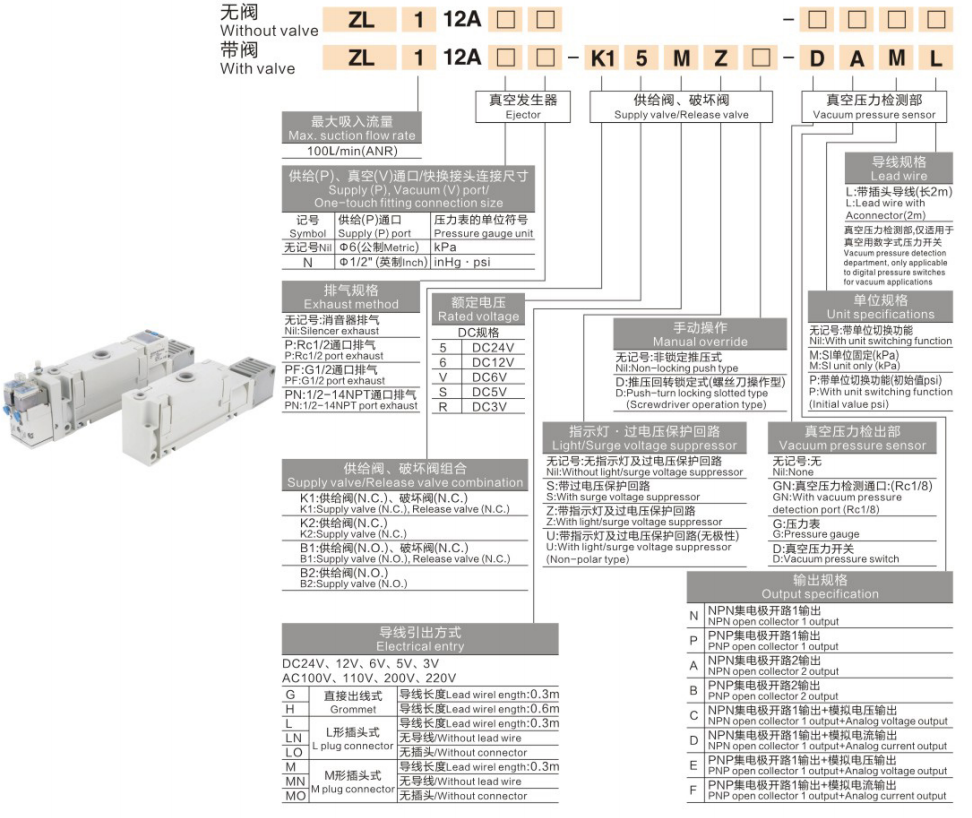

Fuldstændig eksempel:ZL1-12A‑K15MZ‑DAML
|
Kodesegment |
Tilsvarende modul & definition |
|
ZL1-12A |
Serie + størrelseskode (100L/min) vakuumejektor hoveddel |
|
K1 |
Tilførselsventil N.C. + Udløserventil N.C.-kombination, tilførsels-/udløsningsventilsamling |
|
5 |
Nominel spolespænding DC24V |
|
M |
M-formet stik-type ledningsudtag, kabellængde 0,3m |
|
Z |
Med indikatorlampe og overspændingsbeskyttelseskredsløb |
|
D |
Indbygget vakuumtrykafbryderdetektionsenhed |
|
A |
NPN open-collector dual-channel output specifikation |
|
M(L) |
Trykafbryderkabel: 0,3m / 2m med stik, vælg kun ét |
3.1 Forsyning(P) / Vakuum(V)-port One-Touch Fitting Størrelse
|
Mærke |
Forsynings(P) Port |
Indstillinger for trykenhed |
|
Intet mærke / N |
Φ6 Metrisk one-touch-tilpasning |
kPa |
|
Inch version |
Φ1/2" Imperial one-touch fitting |
inHg, psi |
3.2 Udstødningsmetode
|
Mærke |
Beskrivelse af udstødning |
|
Intet mærke |
Lyddæmper udstødning (standard, støjsvag ydeevne) |
|
PR |
1/4" port udstødning, ekstern rørføring til centraliseret udstødning |
|
PG1/2 |
G1/2 port udstødning, centraliseret udstødning med stort flow |
|
PN1/2-14NPT |
NPT 1/2-14 port udstødning til nordamerikansk udstyr |
3.3 Nominel spænding
|
Kode |
Spændingsspecifikation |
|
5 |
DC24V (industriel mainstream) |
|
6 |
DC12V |
|
V |
DC6V (valgfrit) |
|
VDC |
DC5V (kun specialfremstillet) |
3.4 Tilførselsventil- og udløsningsventilkombinationer (til modeller med ventil)
|
Kode |
Ventil kombination |
Funktionsbeskrivelse |
|
K1 |
Tilførselsventil N.C. + Udløserventil N.C. |
Aktiver forsyningen til vakuumopbygning; aktivér udløser for hurtig pause-vakuum. Standard almindeligt udvalg. |
|
K2 |
Forsyningsventil N.C. (ingen udløsningsventil) |
Kun forsyningskontrol; vakuum frigivet naturligt, omkostningsoptimeret løsning. |
|
B1 |
Forsyningsventil N.O. + Udløserventil N.C. |
Normalt åben forsyningsventil, kontinuerlig lufttilførsel ved slukning, til specielle vakuumholdende arbejdsforhold. |
|
B2 |
Forsyningsventil N.O. (ingen udløsningsventil) |
Grundlæggende, normalt åben forsyningskonfiguration. |
3.5 Manuel tilsidesættelsesfunktion
|
Mærke |
Driftstilstand til manuel tilsidesættelse |
|
Intet mærke |
Ikke-låsende trykknap: tryk for at aktivere, slip for nulstilling. |
|
D |
Tryk-drej låsetype (skruetrækker betjent), lås for kontinuerlig lufttilførsel under idriftsættelse og fejlfinding. |
3.6 Indikatorlampe og overspændingsbeskyttelseskredsløb
|
Mærke |
Konfigurationsbeskrivelse |
|
Intet mærke |
Ingen indikatorlampe og intet overspændingsbeskyttelseskredsløb. |
|
S |
Indbygget overspændingsoverspændingsdæmpningskredsløb for at forlænge spolens levetid. |
|
Z |
Indikatorlampe plus overspændingsbeskyttelseskredsløb til visualisering af startstatus. |
|
U |
Polaritetsfri indikatorlampe og overspændingsbeskyttelseskredsløb, vilkårlig ledningsføring tilladt. |
3.7 Elektrisk indgang/ledningsudtag
|
Kode |
Definition af kabeludtag |
|
G |
Kabelgennemføring, kabellængde: 0,3m |
|
H |
L-formet stikkontakt, kabellængde: 0,6m |
|
LN |
L-formet stiktype, intet kabel medfølger (kunden selvforbereder ledningsnet) |
|
M |
M-formet stikkontakt, kabellængde: 0,3m |
|
MN |
M-formet stiktype, intet kabel medfølger (kunden selvforbereder ledningsnet) |
3.8 Vakuumtryksenhed (Kun gyldig for enheder udstyret med vakuumdetektion)
|
Mærke |
Enhedsindstilling |
|
Intet mærke |
Multi-enhed omskiftelig: kPa / inHg / psi kan vælges |
|
M |
Fast enhed, kun kPa |
|
S |
Multi-unit omskiftelig, fabriksindstillet til psi |
|
P |
Multi-unit omskiftelig, fabriksindstillet til psi |
3.9 Vakuumtrykdetektionsmodul
|
Mærke |
Detektionsfunktion og anvendelse |
|
Intet mærke |
Ingen detektionsenhed; ren ejektorkrop, tilslut ekstern sensor separat. |
|
GN |
Vakuumdetektionsport (Rc1/8), tilslut ekstern digital trykmåler eller PLC-indsamlingsmodul. |
|
G |
Indbygget analog trykmåler til lokal visuel aflæsning af vakuumniveau på stedet. |
|
D |
Indbygget vakuumpressostat, udsender kontakt/analogt signal til alarm for manglende del og feedback på arbejdsstykket. |
3.10 Udgangsspecifikation (for D-type vakuumtrykkontakt)
|
Kode |
Beskrivelse af outputtilstand |
|
N |
NPN åben-kollektor 1-kanals udgang, standard for PLC NPN-indgangskanal |
|
P |
PNP open-collector 1-kanal udgang |
|
A |
NPN åben-kollektor to-kanal uafhængig udgang |
|
W |
PNP åben-kollektor to-kanal uafhængig udgang |
|
C |
NPN 1-kanals switch + analog spændingsudgang |
|
D |
NPN 1-kanals switch + analog strømudgang |
|
E |
PNP 1-kanals switch + analog spændingsudgang |
|
F |
PNP 1-kanals switch + analog strømudgang |
3.11 Specifikation af trykafbryderkabel (for D-type)
|
Kode |
Kabel definition |
|
L |
Formonteret stikkabel, samlet længde: 2m |
|
M |
Formonteret stikkabel, samlet længde: 0,3m |
|
Parameterelement |
Standard Specifikation |
|
Arbejdsprincip |
Flertrins diffuser venturi vakuumejektor, højeffektiv energibesparende struktur |
|
Max sugeflow (12A størrelse) |
100 l/min (ANR) |
|
Standard indblæsningslufttryk |
0,4 ~ 0,6 MPa |
|
Forsyning / Vakuumport |
One-touch-tilpasning: Φ6 Metrisk / Φ1/2" Imperial valgfri |
|
Udstødningsmuligheder |
Standard lyddæmper udstødning; PR / PG / PN-port-type centraliseret ekstern udstødning valgfri |
|
Nominel spolespænding |
DC24V / DC12V / DC6V; DC5V tilgængelig på brugerdefineret anmodning |
|
Muligheder for elektrisk adgang |
G tylle / H-L-formet stik / M-M-formet stik; LN / MN kabelfri version til kundeledninger |
|
Vakuumdetektionsenhed |
Ingen detektion / GN-detektionsport (Rc1/8) / G lokal trykmåler / D indbygget vakuumpressostat |
|
Signaludgang |
NPN / PNP enkelt-dobbelt kanal switch output; analog spænding / strømudgang valgfri |
|
Indikator og overspændingsbeskyttelse |
Ingen beskyttelse / S-overspændingsbeskyttelse / Z-indikator+beskyttelse / U-polaritetsfri indikator+beskyttelse |
|
Sammenligningselement |
Ventilløs type ZL1-12A |
Med ventil type ZL1-12A-K1... |
|
Integrerede ventiler |
Ingen indbyggede ventiler, ekstern 3-vejs magnetventil påkrævet |
Integreret tilførselsventil + udløsningsventil (K1/K2/B1/B2-serien) |
|
Vacuum Break Metode |
Styres af ekstern ventil eller naturlig udløsning |
Øjeblikkelig vakuumafbrydelse med indbygget udløserventil til hurtig aflevering af emnet |
|
Responshastighed |
Afhænger af ekstern ventil og rørledningslayout |
Hurtigere integreret respons til robotapplikation med høj cyklushastighed |
|
Rørkompleksitet |
Kræver separate ventiler, fittings og filtertilbehør |
Meget integreret, minimalt rørarbejde på stedet |
|
Omkostninger og fleksibilitet |
Laveste pris, maksimal systemdesignfleksibilitet |
Højere integrationsniveau, foretrukket til robot EOAT sluteffektor |
|
Trykdetektion |
Ekstern vakuumpressostat påkrævet |
Valgfri indbygget G-trykmåler / D vakuumpressostat |
Løsning 1: Ventilløst omkostningsoptimeret kredsløb
AFC2000 ikke-olie to-enheds luftkildebehandling → 3V110 3-vejs magnetventil → ZL1-12A ventilløs vakuumejektor → ZPT vakuumsugekop
Løsning 2: Med-ventil højhastigheds-robot pick-and-place kredsløb
AR-trykregulator → ZL1-12A-K15MZ-DAML (integreret forsyningsventil, udløsningsventil og vakuumpressostat) → robot-sluteffektor-sugekop, understøttet automatisk alarmfunktion for manglende emne.
Løsning 3: Centraliseret luftforsyningskredsløb med flere banker
AFC storstrøms ikke-olie-to-enhed → multiple ZL1 med ventiludkastermanifoldsamling → multi-sugekop synkron materialeplukning.
• Portstørrelse: For standard PU6 / Φ6-slanger skal du vælge metrisk port uden mærke. For imperial Φ1/2" slanger, specificer imperial port sammen med inHg / psi trykenhed.
• Udstødning: For et støjsvagt værkstedsmiljø skal du beholde standard lyddæmperudstødning. For at udtømme til det udpegede sikkert område, skal du anvende PR / PG / PN-port-type centraliseret udstødning.
• Spænding: DC24V(kode 5) til husholdningsautomationsudstyr; DC12V / DC6V til europæisk eksport- eller lavspændingsenhedsprojekter.
• Ventil kombination: K1 (N.C.-forsyning + N.C.-udløsning) til standard-pluk-og-placering i høj hastighed; K2 for omkostningsreduktion; B1/B2 til specielle, normalt åbne vakuumholdende arbejdsforhold.
• Detektionskrav: Vælg D vakuumpressostat (NPN/PNP matcher PLC input type) til PLC manglende del-alarm; G lokal trykmåler til visuel inspektion på stedet; GN-detektionsport til ekstern dataopsamling fra tredjepart.
• Indikator og overspændingsbeskyttelse: Vælg Z / U-version for skabsdiagnostik; S-overspændingsbeskyttelse til fugtigt hårdt arbejdsmiljø.
• Manuel tilsidesættelse: Vælg D push-turn locking manuel-tilsidesættelse for hyppige idriftsættelses- og fejlfindingsscenarier, understøtter låst kontinuerlig luftforsyning.
• 3C elektronik PCB & chip højhastigheds pick-and-place-håndtering
• Overførsel af lithium-ion batteri elektrodeplademateriale
• Karton og porøst materiale stærk kraftadsorption
• Kraftig robotplukning af glas og metalplader
• Fjernelse og udtagning af sprøjtestøbningsrobotdele
• Anvendelse til fødevareforarbejdning af emballage
• Logistiksortering af højhastigheds-robotoverføringssystemer
• Brug IKKE olietåge FRL-enheder (AC / BC-serien med tre enheder) til vakuumejektorlufttilførsel. Smøreolie vil tilstoppe flertrins diffusordyser, skal anvende AFC ikke-olie to-enheds luftkildebehandlingsenhed.
• Det er obligatorisk at installere ZFC inline vakuumfilter på opstrømssiden. Små flertrinsdyser er følsomme over for støv; sugestrømmen vil nedbrydes kraftigt, når den er tilstoppet af partikelforurening.
• Hold slangelængden mellem ejektor og sugekop så kort som muligt for at garantere hurtig vakuumopbygning og stabil sugeevne.
• Optimalt indblæsningslufttrykområde 0,4~0,6MPa. Utilstrækkeligt tryk fører til svag sugning; for højt tryk øger trykluftforbruget.
• For modeller med ventil skal du vælge Z/S/U-versioner med indbygget overspændingsbeskyttelseskredsløb for at forlænge magnetspolens levetid inde i styreskabe.
• For PR / PG / PN centraliserede udstødningskonfigurationer, bibehold uhindret udstødningsrør, modtryk vil alvorligt forringe den vakuumbyggende ydeevne.
