ZH‑B Series Box Type Vakuum Ejector

ZH‑B Series Box Type Vakuum Ejector | Indbygget lyddæmper enkelttrins Venturi-vakuumgenerator

Mærke: SOLH by Richge Technology | Drop-in-erstatning kompatibel med importeret ZH-B-serie

1. Produktoversigt

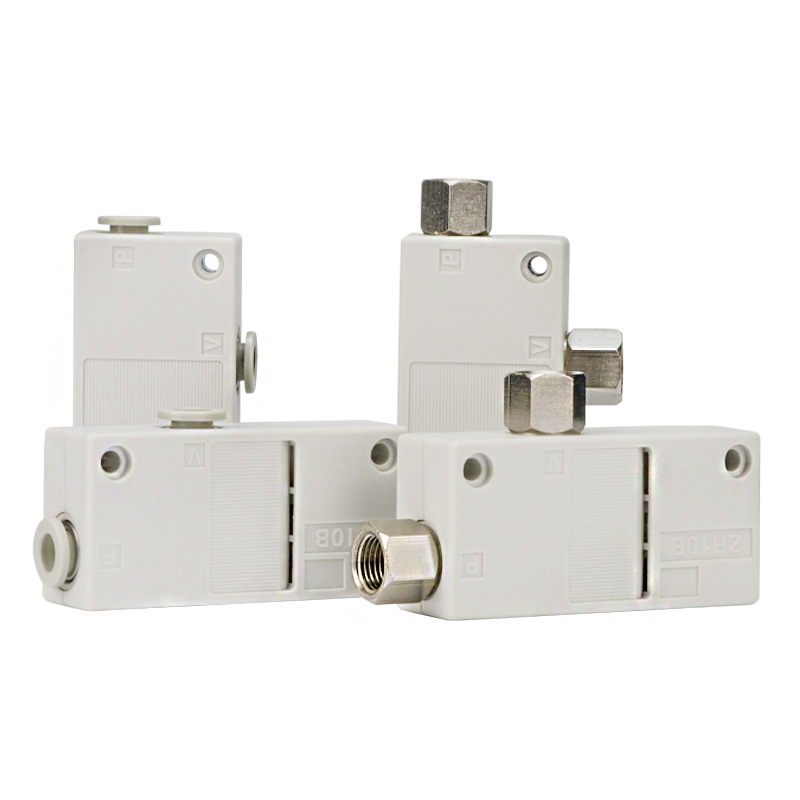

     ZH‑B-bokstype vakuumejektor anvender et-trins venturi-princippet med integreret lyddæmper inde i kroppen. Kun to porte er reserveret: SUP-forsyningsport og VAC-vakuumport, ingen separat udstødningsport. Udblæsningsluften udledes direkte gennem den indbyggede lyddæmper. Ultra-simpel installation uden ekstern lyddæmper påkrævet. Fuldt udskiftelig med importeret ZH‑B i dimension og forbindelsesgrænseflade. To ydeevne versioner tilgængelige: S højvakuum type og L high-flow type, med komplette dysestørrelser. Ideel til kompakte små automatiseringsarmaturer og robotpluk-og-placer-applikationer.

  Modeludmærkelse

     • ZH-B Box Type: Indbygget lyddæmper, 2 porte (SUP & VAC)

     • ZH‑D kropsporteret type: Ingen indbygget lyddæmper, 3 uafhængige porte SUP/VAC/EXH til ekstern rørføring

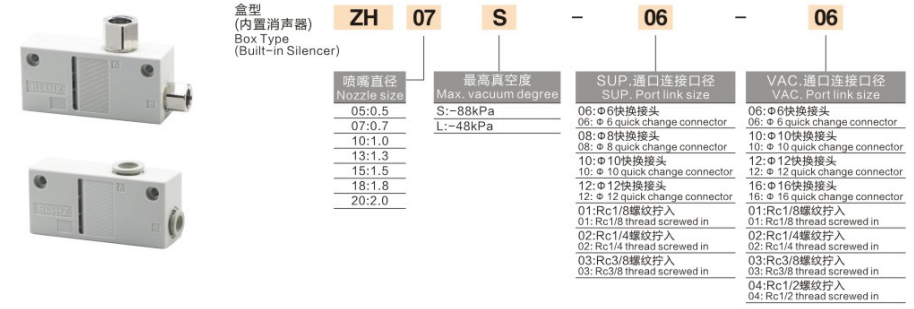

2. Komplet modelkodningsforklaring

  Eksempel:ZH07S-06-06

     • ZH: Seriekode, bokstype vakuumejektor med indbygget lyddæmper

     • 07: Dysestørrelseskode

     • S/L: Max vakuumkarakteristik. S = højvakuum; L = højt flow

     • 06: SUP forsyningsport tilslutning størrelse

     • 06: VAC-vakuumportforbindelsesstørrelse

  Portkodereferencetabel

  Ordreeksempel: ZH10S-08-10
     ZH-bokstype vakuumejektor med indbygget lyddæmper, Φ1,0 mm dyse, S højvakuumkvalitet; forsyningsport Φ8 one-touch fitting, vakuumport Φ10 one-touch fitting.

3. Kerneydelsesfordele

     • Integreret indbygget lyddæmper: Ingen ekstern lyddæmper påkrævet. Udblæsningsluften udledes gennem intern lyddæmpningsstruktur. Færre reservedele, lav støj og pladsbesparelse.

     • Kun 2 porte til enkel ledningsføring: Kun SUP-luftforsyningsport og VAC-vakuumport, ingen separat EXH-udstødningsport. Perfekt til begrænset kompakt installationsplads.

     • Dual performance versioner valgfri

￮ S Højvakuum (-88kPa): Stærk adsorptionskraft til velforseglede emner som stålplade, glas, PCB og plasthus.

￮ L Højt flow (-48kPa): Større sugestrøm for at kompensere for vakuumlækage, velegnet til åndbare porøse materialer, herunder papir, film, karton og skum.

     • Flere portvalg: Metriske one-touch fittings, der er meget brugt til husholdningsmaskiner; Rc indvendige gevind versioner til eksportudstyr.

     • Letvægts PBT krop: Integreret støbt PBT-mundstykke, lav vægt, velegnet til lille robot EOAT. Understøtter direkte skruemontering eller montering af beslag.

     • Oliefri drift: Kun tør filtreret trykluft påkrævet, olietågesmøring forbudt.

4. Tekniske standardspecifikationer

  Referenceydelse ved 0,5 MPa forsyningstryk

5. ZH-B Box Type VS ZH-D Body-ported Type

6. Valgvejledning

     • S/L versionsvalg

￮ ✅ S Højvakuum: Glatte forseglede emner, der kræver stærk adsorptionskraft.

￮ ✅ L High-flow: Utætte emner som karton, film, stof, stort flow kompenserer for vakuumlækage.

     • Valg af dyseboring: Vælg baseret på det samlede sugekops adsorptionsområde. Større dyse giver højere flow og højere luftforbrug. Undgå overdimensioneret dyse for at forhindre trykluftspild.

     • Portvalg: Metriske one-touch fittings (06/08/10) til boligautomation; Rc gevind (01/02) til eksportmaskiner.

     • Vakuum detektion: Ingen indbygget tryksensor. Installer ZSE vakuumpressostat i vakuumkredsløbet til vakuumbekræftelse eller alarm om manglende del.

7. Standard pneumatisk kredsløb

     AFC-luftkildeserviceenhed (olietågeenhed forbudt) → 3/2 magnetventil → SUP-forsyningsport på ZH‑B; VAC vakuumport → ZFC vakuumfilter → vakuumsugekop.

8. Vigtige betjeningsbemærkninger

     • Olietågesmøreapparat er strengt forbudt. Olieforurening vil tilstoppe den lille dyse og reducere sugekraften.

     • ZFC vakuumfilter skal installeres på vakuumsiden for at blokere støv og beskytte dysen.

     • Anbefalet forsyningstryk: 0,4~0,5MPa. Langvarig kontinuerlig drift under 0,6 MPa fuldt tryk anbefales ikke.

     • Hold slangen mellem ejektor og sugekop så kort som muligt, reducer rørledningsvolumen for hurtigere vakuumreaktion.

     • Indbygget lyddæmperelement vil akkumulere støv efter lang tids brug. Rengør eller udskift lyddæmperelementet, når suget falder.
