AKH / AKB Series Quick-Connect kontraventil

SOLH AKH / AKB Series Quick-Connect kontraventil (Sleeve Type)

Mærke: SOLH by Richge Technology | Integreret envejsventil + push-in fitting

1. Produktoversigt

  AKH / AKB-serien er en integreret komponentkombinationkontraventil + hurtig push-in montering, designet til tilbagestrømsforebyggelse, trykholding og vakuumafskæring i pneumatiske kredsløb. Kompakt størrelse, hurtig installation og ultralavt revnetryk.

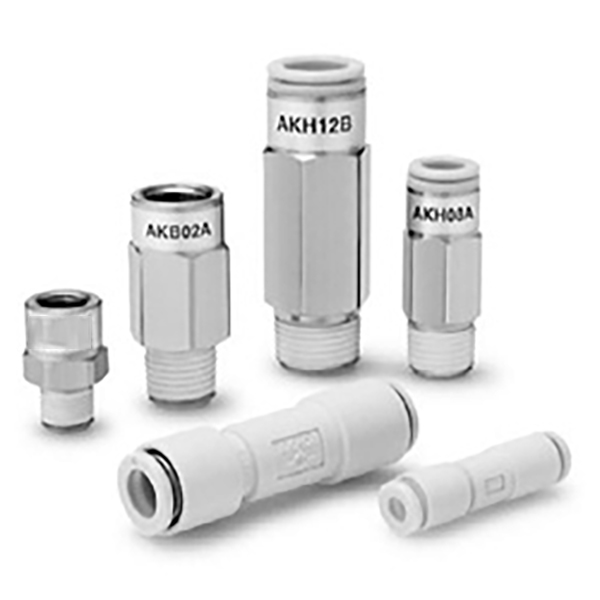

  Kerneforskel mellem AKH og AKB

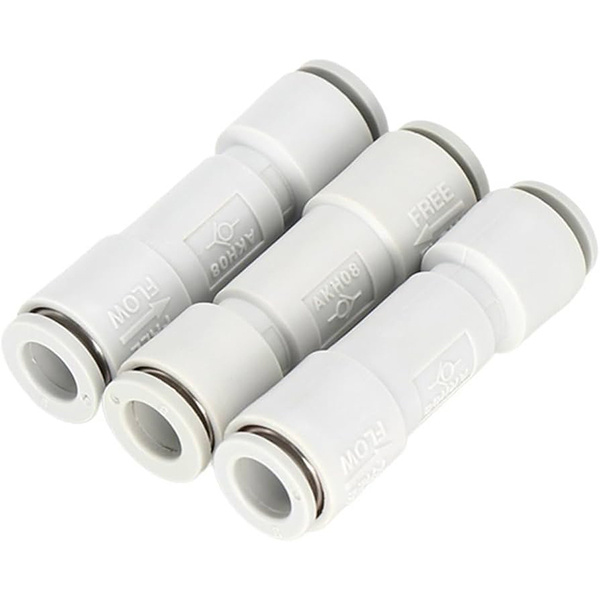

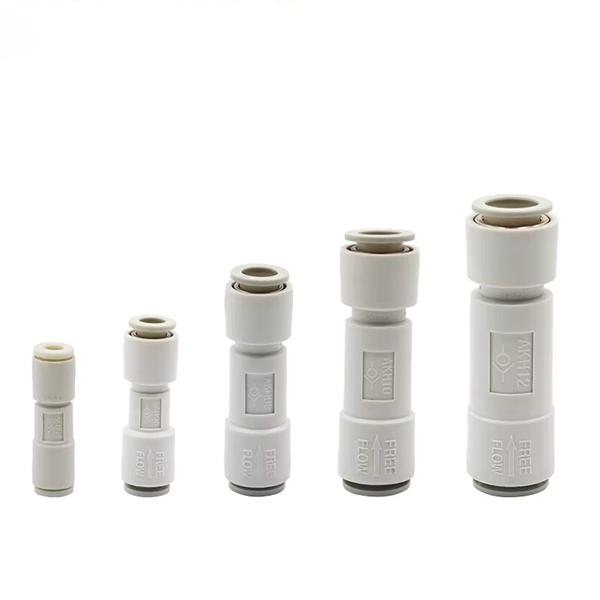

   AKH: Dobbelt push-in-port lige ærme, begge sider til luftslange (Φ4 ~ Φ12).

   AKB: Et udvendigt gevind + et indvendigt gevind bøsningstype, til anti-tilbagestrømning mellem gevindporte

• AKB-A: Strømningsretning → Udvendigt gevind → Udvendigt gevind

• AKB-B: Strømningsretning → Udvendigt gevind → Udvendigt gevind

2. Kernefunktioner

  1. Ultralavt revnetryk:0,005 MPa (5 kPa), velegnet til vakuumsystemer (-100 kPa ~ 1 MPa)

  2. Høj flowhastighed: Stort effektivt tværsnitsareal med lav flowmodstand

  3. Push-in hurtig montering: Kompatibel med PU / PA nylon / blødt nylon rør; hørbart "klik", når slangen låses på plads

     • Materiale: Ventilhus PBT / zinklegering; montering af forniklet messing; gribekæber SUS304 rustfrit stål

     • Max arbejdstryk: 1,5 MPa

     • Driftstemperatur: -5℃ ~ +60℃ (ingen isdannelse)

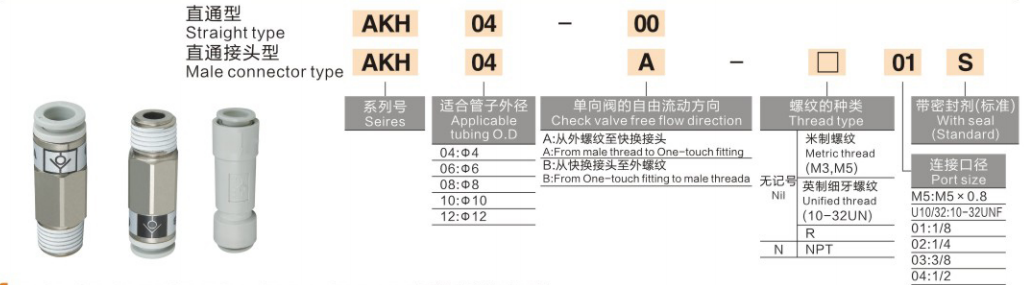

3. Modelkodedefinition og eksempler

 1. AKH (Dual Push-in Type)

      • AKH06-00: AKH-serien, Φ6-rør, dobbelte indstiksporte (-00 = ingen gevind)

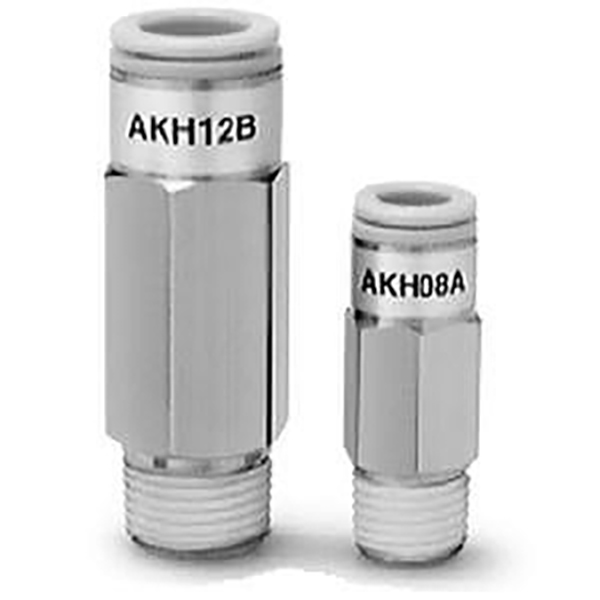

      • AKH08A-02S: AKH-serien, Φ8-rør, R1/4 udvendigt gevind, på forhånd påført gevindtætningsmiddel S

  2. AKB (gevindhylstertype)

     • AKB02A-02S: AKB serie, R1/4 gevind, Type A strømningsretning (han → hun), forcoating tætningsmasse S

4. Standardspecifikationer

 1. AKH – Dual Push-in kontraventil

  2. AKB – kontraventil med gevind

5. Typiske anvendelser

     • Holdning af cylindertryk: Forhindrer at lasten synker eller glider

     •. Vakuumkredsløb: Undgå vakuumlækage (ideel til lavt revnetryk)

     •. Dobbelt pumpespærring: Beskyt lavtrykspumpen mod højtryks omvendt flow

     • Afgreningskredsløb anti-tilbagestrømning: Uafhængig trykfastholdelse for flere aktuatorer

6. Sammenligning med andre kontraventiler

     • AKH / AKB: Integreret hurtig push-in / muffe design, kompakt og hurtig montering, direkte slangeforbindelse

     • AK2000 / AK4000: Gevindrørstype, højere flowkapacitet, uden push-in porte

     • AKP: Med resttrykaflastning, dedikeret til sikkerhedspneumatiske kredsløb
