GF Series pneumatiske drejeled

GF Series pneumatiske drejeled | SOLIH Single & Multi Passage Air Rotary Union

Mærke: SOLH by Richge Technology | 360° roterende pneumatisk luftroterende konnektor til automatisering

1. Produktoversigt

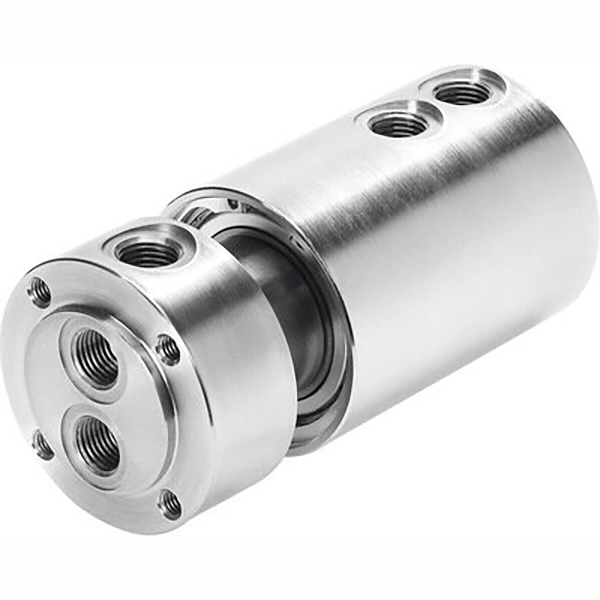

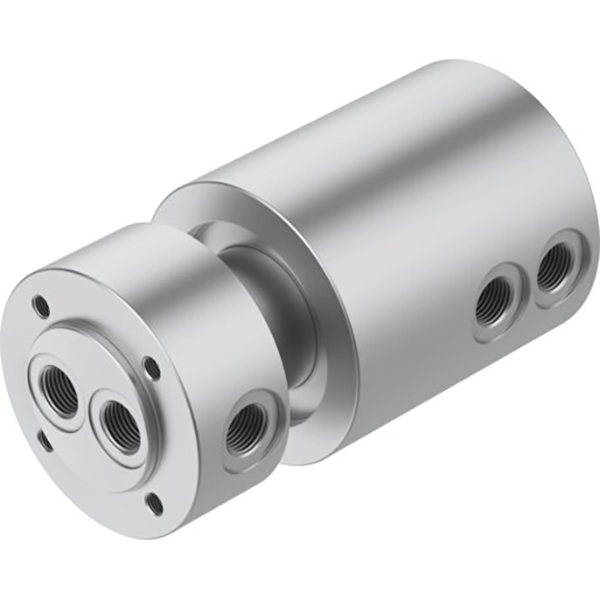

     GF series are single-passage and multi-passage pneumatic rotary joints, designed to continuously deliver compressed air from stationary air source to rotary tables, robot joints and rotating fixtures. Den forhindrer sammenfiltring af slanger, luftlækage og luftkrydsning under rotation, ideel til automatiske roterende pneumatiske kredsløb.

2. Tekniske kernespecifikationer (SOLH-standard)

     • Arbejdsvæske: Trykluft, kompatibel med vakuum

     • Arbejdstryk: -0,095～1,0 MPa, dobbelt anvendelse til vakuum og positivt tryk

     • Omgivelsestemperatur: -10～60℃

     • Max rotationshastighed: 300 rpm (standardversion)

     • Tætningsstruktur: Præcisionsleje + slidstærk roterende tætning

     • Port størrelser: M5, G1/8, G1/4, G3/8, G1/2

     • Materiale: Krop af aluminiumslegering, let og holdbar

3. Model & Port Quick Reference

4. Nøgleproduktegenskaber

     • 360° fri rotation uden sammenfiltring af luftslange

     • Lavt drejningsmoment, jævn rotation uden at øge motorbelastningen

     • Pålidelig tætning, anti-lækage og anti cross-air under langvarig rotation

     • Direkte tilslutning med one-touch fittings for nem installation

     • Dobbeltfunktion til vakuum og overtryk

     • Multi-passage tilgængelig til synkron styring af flere cylindre

5. Typiske anvendelsesscenarier

     • Roterende arbejdsborde, indekseringsplader, roterende cylindre

     • Robotled, manipulatorer, roterende jigs og armaturer

     • Emballeringsmaskiner, screen printere, roterende port pneumatiske kredsløb

     • Udstyr med multikredsløbs samtidig drejestyring
