C-type selvlåsende lynkobling

C-type selvlåsende lynkobling | Pneumatisk C Style Quick Connect Fitting

Mærke: SOLH by Richge Technology | Universal pneumatisk C Type lynkobling, udskiftelig med SMC & AirTAC

1. Produktoversigt

     C-type selvlåsende lynkobling er standard stålkugle selvlåsende fitting, der er meget udbredt i pneumatisk industri. Indbygget fjeder og stålkugle realiserer automatisk låsning ved indsættelse og frigør ved at skyde ærmet bagud. Ingen værktøj påkrævet, enhåndsbetjening. Den består af hunkobling (med glidebøsning) og hanstik til parret samling. Udbredt anvendt i trykluftrørledninger, pneumatiske værktøjer og automatiserede luftforsyningskredsløb, også matchet med vakuumgeneratorer og komplette pneumatiske rørsystemer.

2. Kernefunktioner

     • Stålkugle selvlåsende struktur: Hørbart "klik", når hanstikket er sat helt ind og låst; kan ikke adskilles under pres. Træk glidemuffen tilbage for oplåsning og frakobling.

     • To-lags NBR tætningsringe: Fremragende lufttæthed, modstandsdygtig over for trykluft og mindre smøreolie, lav luftlækagerate.

     • Kropsmateriale: Forniklet stål (metal standardversion) / høj sejhed plast (letvægtsoption). Anti-rust og slidbestandig til hyppig plug & pull in værksted.

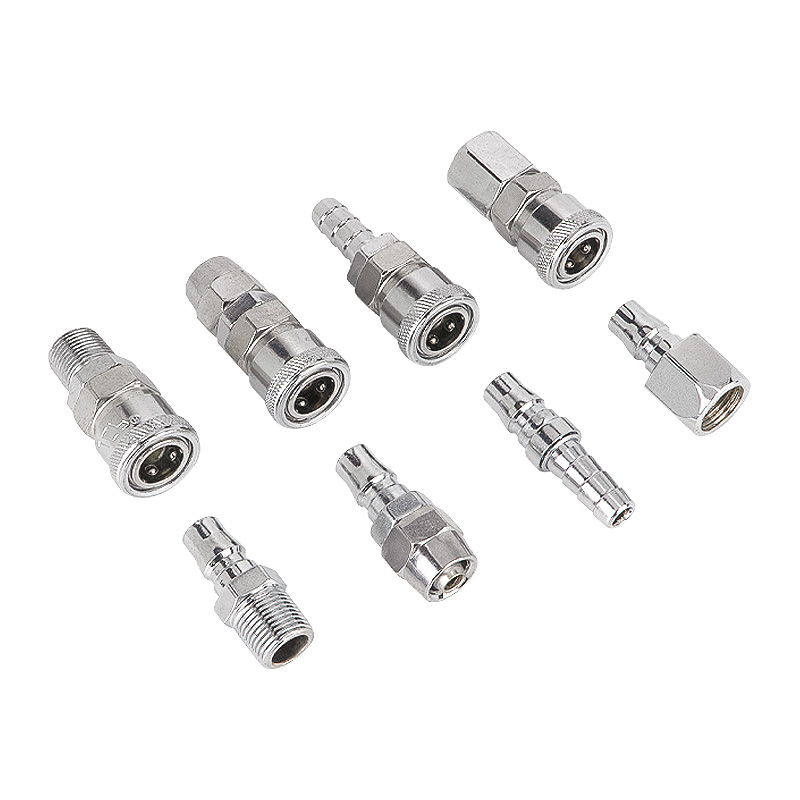

     • Fuld størrelse række: PP (hunrør), PF (udvendig gevind), PH (udvendig gevind); SP (rør han), SF (hungevind), SM (udvendig gevind).

     • Jævn strømningsvej, lavt trykfald. Kompatibel med PU-slange og nylonrør. Standardgrænseflade til universel udskiftelighed på tværs af mærker.

3. Modelkodedefinition

  Eksempel: PP20 = C-type selvlåsende hunkobling til Φ5×8 PU-rør; SM30 = C-type hanprop med udvendigt gevind til Φ6,5×10 rørledning.

4. Tekniske nøglespecifikationer

5. Tabel med fælles modelspecifikationer

6. Applikationsscenarier

     • Luftkompressorluftrørledninger, blæsepistoler, luftskruetrækkere, kværne og andet pneumatisk håndværktøj

     • Luftkildedistribution på automatiserede produktionslinjer, luftrørforbindelse matchet med vakuumgeneratorer

     • Udstyrsvedligeholdelse, mobil pneumatisk arbejdsstation, lejligheder, der kræver hyppig montering og demontering af rørledninger

7. Betjeningsnoter

  1. Kun til trykluft. Ikke egnet til højtrykshydraulikvæske eller stærkt ætsende medier.

  2. Tag trykket af før tilslutning/frakobling. Tvangsfrakobling under tryk kan beskadige stålkugler og tætningsringe.

  3. Kontroller regelmæssigt slid på O-ringene; udskift tætninger med det samme, hvis der opstår luftlækage.

  4. PTFE-tape anbefales til montering med gevind. Spænd ikke for meget for at undgå, at tråden afisoleres.
