Y-type dobbelt øregaffelled til cylinderstangsende

SOLH Y-type dobbelt øregaffelled til pneumatisk cylinderstangsende, standardgaffelforbindelse, der kan udskiftes med SMC/AirTAC-dele. Indvendigt gevind M10×1,25-M27×2 matchende 32-125mm boringer, stifthul φ10-27mm, ±5° enkeltplanssving. Kulstofstål sort/galvaniseret eller rustfrit stål. Ideel til enkeltørebelastningsøjer med høj belastning i push pull og leddelte mekanismer.

Send forespørgsel

Produkt beskrivelse

Y Type dobbelt øre gaffelled til cylinderstangsende | Gaffel Pneumatisk Cylinder Y Gaffelfitting

Mærke: SOLH by Richge Technology | Standard pneumatisk cylinderstempelstang Y-gaffelgaffeltilbehør

1. Produktoversigt

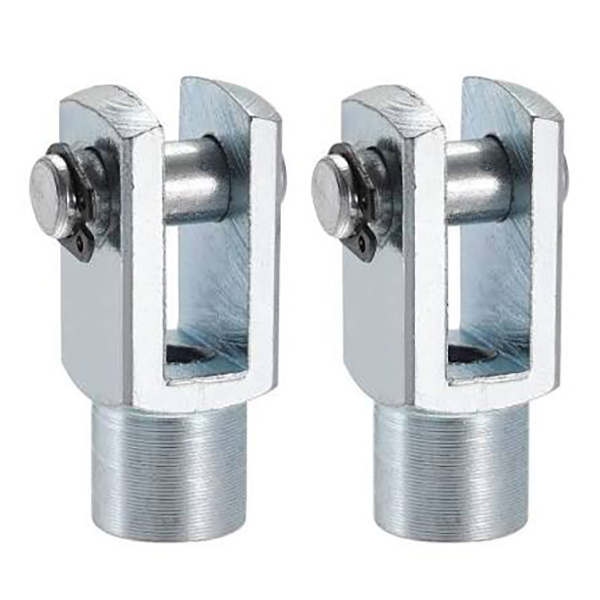

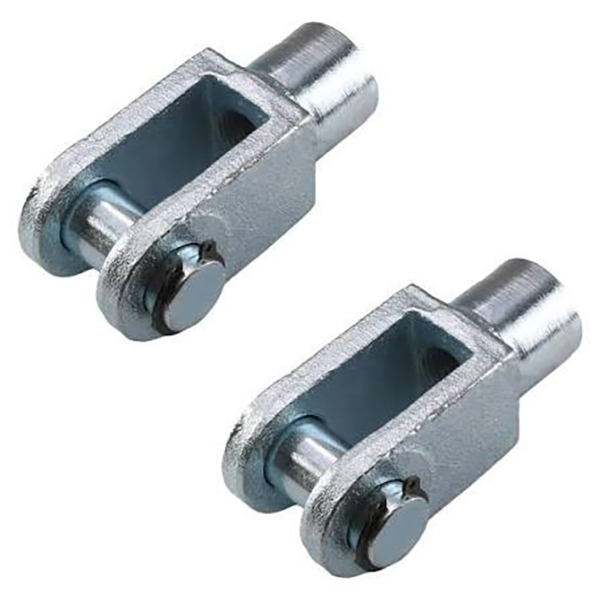

Y-type led, også kaldet dobbelt øregaffel gaffel, kommer med indvendigt gevind til fastgørelse på cylinder stempelstang. Dens dobbelte ører klemmer det enkelte øre af belastningen, samlet af stiftskaft til hængslet forbindelse. Det muliggør ±5° sving inden for et enkelt plan. Som standard tilslutningstilbehør til pneumatiske cylindre er det fuldt udskifteligt med SMC og AirTAC standard reservedele.

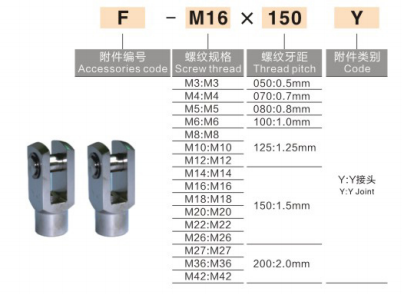

2. Modelnavnekonvention

AirTAC standard: F - Gevind + Y
Eksempler: F-M10×1.25Y, F-M12×1.25Y

SMC standard: Y + Borestørrelse
Eksempler: Y-32, CA2-40-Y

• Y: Y-type dobbelt øregaffel

• Suffiksgevind passer til stempelstangsgevind: M10×1,25 / M12×1,25 / M16×1,5

3. Fælles specifikationstabel

Model	Stempelstang gevind	Matchet cylinderboring	Pin hul diameter
Y-M10×1,25	M10×1,25	32 mm	φ10
Y-M12×1,25	M12×1,25	40 mm	φ12
Y-M16×1,5	M16×1,5	50/63 mm	φ16
Y-M20×1,5	M20×1,5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Materiale og tekniske parametre

• Materiale: Kulstofstål med sort oxid / galvaniseret finish, rustfrit stål valgfri

• Svingvinkel: ±5° enkeltplanssving

• Kompatibilitet: Velegnet til standard pneumatiske cylindre

• Installation: Skru leddet på stempelstangen, indsæt en enkelt lastknap i Y-gaflen, fastgør med stiftaksel og splittap.

5. Hurtig sammenligning: Y-type / I-type / Stangendeleje

Tilbehør	Struktur	Swing ydeevne	Anvendelse
Y Type Clevis	Dobbelt øregaffel	±5° enkelt retningssving	Tilslut med enkelt ørebelastningssko, højt bærende
I Type Clevis	Enkelt øre øre	±5° enkelt retningssving	Match med dobbelt ørebeslag
Stangendeleje	Kugleformet kardanled	±13° sving i flere retninger	Til fejljustering og installation af excentrisk last

6. Valgvejledning

Hvis din lastside er enkelt øreskaft → vælg Y gaffel.
Hvis din belastningsside er dobbelt ørebeslag → vælg I gaffel.
Hvis installationen eksisterer excentricitet & fejljustering → vælg stangendelejer
