I Type Enkelt gaffelled til cylinderstangsende

I type enkelt gaffelled til cylinderstangsende | Pneumatisk cylinder I gaffelstik

Mærke: SOLH by Richge Technology | Standard Cylinder Stempelstang End Enkelt Øre Gaffelpasning

1. Produktoversigt

     I-type led, også kendt som cylinder stempelstang enkelt øre / U-gaffel konnektor, bruges til hængslet forbindelse mellem cylinder stempelstang og belastninger. Det tillader ±5° sving inden for ét plan. Med enkel installation og fremragende spændings- og kompressionsmodstand er det den mest almindelige endefitting til standard pneumatiske cylindre.

2. Struktur og nøglefunktioner

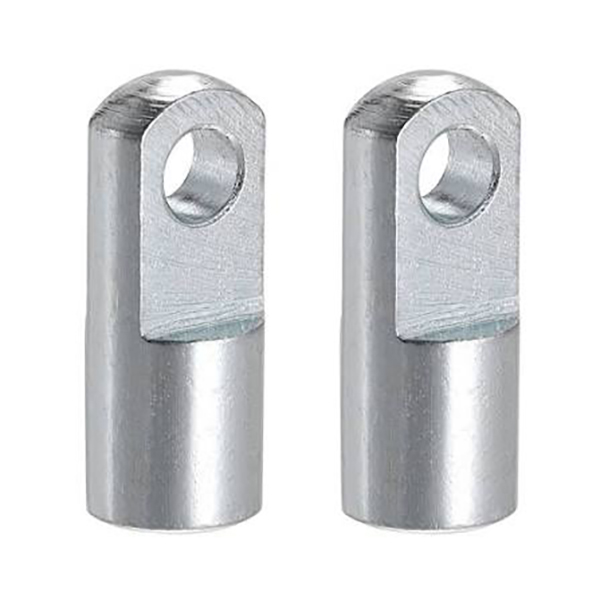

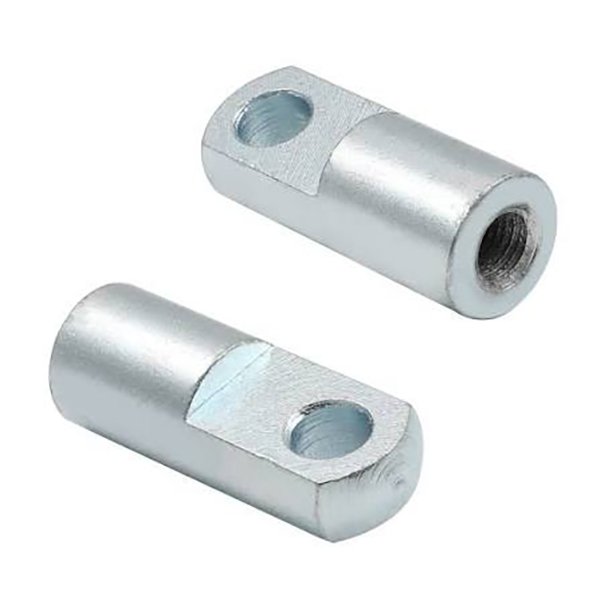

     • Profil: Cylindrisk krop med enkelt ørehul (U-formet åbning); indvendigt gevind ved ende til at skrue på stempelstangen.

     • Fungere: Lavpris leddelt alternativ til Y-type gaffel- og stangendeleje; lille vinkelsving kompenserer for justeringsfejl under installationen.

     • Materiale: Kulstofstål (sorteret / forniklet), støbejern, rustfrit stål. Pinhul kræver matchende tap og split.

     • Sammenligningsfordel: Billigere end flydende led; højere stivhed og større bæreevne end stangendeleje.

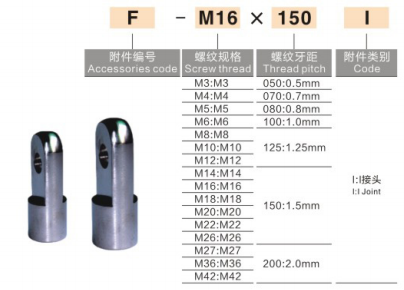

3. Modelnavnekonvention

  1) AirTAC standard: F-M10×1.25I: F = tilbehør, M10×1.25 = gevindspecifikation, I = I-type gaffel

  2) SMC-standard (MBB/CA2/CS1-serien)

     • I-32: I-type gaffel til cylinder med 32 mm boring

     • CA2-40-I: CA2-serien, 40 mm boring, I-type samling

  3) Generel indenlandsk mærkning: I-M16×1,5: Gevind M16×1,5, egnet til 50/63 mm borecylindre

4. Specifikations- og cylinderboringsmatchningsdiagram

5. Installationsvejledning

  1. Skru det indvendige gevind på I-type gaffel på det udvendige gevind på stempelstangen, spænd for at anti-løsne. Anaerob gevindskab er valgfrit.

  2. Juster belastningssideøretappen med det enkelte ørehul i I-leddet, indsæt stiften, installer splittappene i begge ender for at forhindre stiften i at falde ud.

  3. Anvendelse: Push-pull belastning, lineær føring, vippemekanisme. Anbefales ikke til højhastigheds-/højfrekvente svinganvendelser (stangendeleje foretrækkes).

6. Hurtig reference til almindelig erstatningsmodel

     • 32 mm boring: F-M10×1.25I / I-32

     • 40 mm boring: F-M12×1.25I / I-40

     • 50/63 mm boring: F-M16×1.5I / I-50/63

     • 80/100 mm boring: F-M20×1.5I / I-80/100

7. Sammenligning: I-type vs Y-type vs stangendeleje vs flydende led
