U Type Stangendeleje Fish Eye Joint

U Type Stang Ende Leje Fish Eye Led | 360° universal leddelt fitting til cylinderstangsende

Mærke: SOLH by Richge Technology | Pneumatisk cylinderstempelstang Universalstangendeleje

1. Produktoversigt

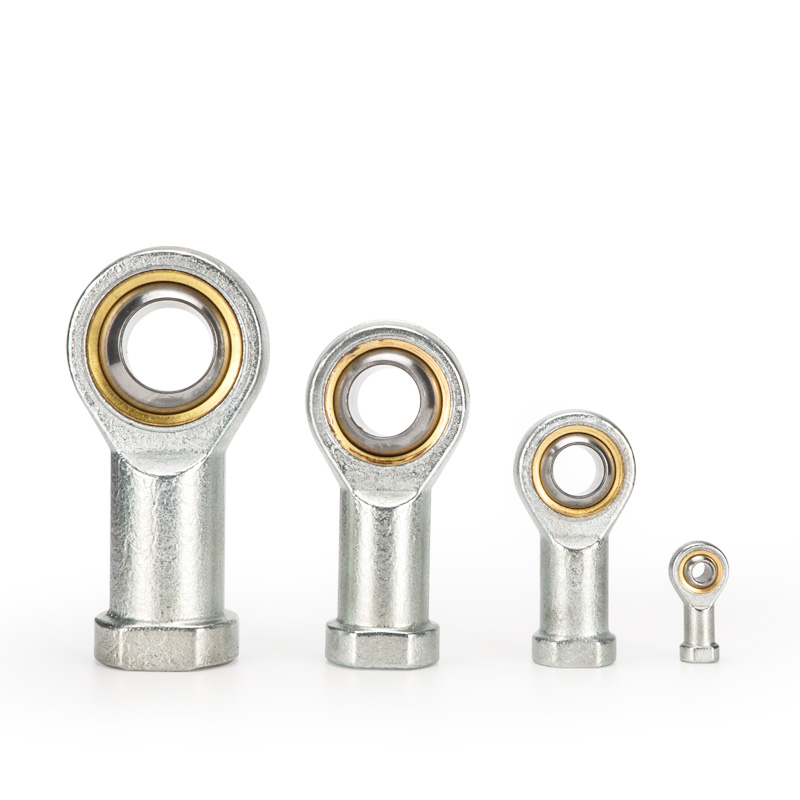

     U-type fiskeøjeforbindelse, også kendt som sfærisk stangende kugleleje med suffiks U, er et 360° universelt leddelt tilbehør monteret på cylinderstempelstangen. Den løser fejljustering og svingningsproblemer i flere retninger og eliminerer lateral kraft, kompatibel med SC, MA, MAL og andre standard pneumatiske cylindre.

2. Struktur og kernefunktioner

     • Struktur: Udvendigt gevind (forbindelsesstempelstang) + sfærisk kugleleje + yderring, fri radial og vinkeludsving.

     • Svingkapacitet: ±13°~±15° universel sving, meget større end ±5° af I/Y gaffelbeslag til adaptiv justering i flere retninger.

     • Materiale muligheder

￮ Standard: Lejestål / kulstofstål, overfladebehandlet med sort oxid eller galvaniseret finish

￮ Slidbestandig: Kobberlegeringsbøsning / selvsmørende type

￮ Anti-korrosion: 304 rustfrit stål

     • Kernefordele

￮ Kompenser koaksial afvigelse op til 2 mm og vinkelafvigelse op til 15°

￮ Undgå bøjningsmoment og sidekraft på stempelstangen, beskyt cylindertætninger

￮ Ideel til arbejdsforhold med høj hastighed, højfrekvente og excentriske belastninger

3. Modelnavnekonvention for almindelige mærker

  1) AirTAC (bredt vedtaget)

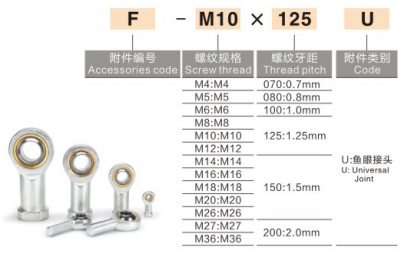

     Format: F-M gevind × stigning U
     Definition: F = tilbehør; M = gevindspecifikation; U = fiskeøjestangs endeleje

     • F-M8×1,25U til 25 mm boringscylinder

     • F-M10×1,25U til 32 mm boringscylinder

     • F-M12×1,25U til 40 mm boringscylinder

     • F-M16×1,5U til 50/63 mm boringscylinder

     • F-M20×1,5U til 80/100 mm boringscylinder

  2) SMC PHS-serien: Format: PHS-tråd, eksempel: PHS-10

  3) Generel indenlandsk mærkning: SI/M12×1,25 (udvendigt gevind), SA/M12×1,25 (udvendigt gevind)

4. Fælles specifikationer & cylinderboring matchende diagram

5. Sammenligning: U-type Fish Eye vs I/Y Clevis / F Flydeled

  Valgvejledning: Stor excentricitet og sving i flere retninger → U-type; Forskydning & højfrekvent handling → F-type; Lav hastighed tung belastning → Y-type; Dobbelt ørebeslag → I-type.

6. Installationsvejledning

  1. Skru indvendigt gevind på stempelstangens udvendige gevind, anvend anaerob gevindlås og kontroller tilspændingsmomentet korrekt.

  2. Monter det ydre ringhul til at belaste stiftakslen. Streng koaksial justering er ikke påkrævet, og vis excentricitet er tilladt.

  3. Arbejdstryk: ≤1,0 MPa for standardcylindre; driftstemperatur: -20℃ ~ +120℃.

  4. Velegnet til push-pull dynamisk belastning og højfrekvent drift i begrænset installationsplads. Ikke til kontinuerlig ren roterende bevægelse.

7. Typiske anvendelsesscenarier

     • Automationsudstyr, 3C elektronik, robotgribere

     • Højhastighedstransport, stempling og pres-fitting, langt slagmekanismer

     • Udstyr med dårlig koaksialitet, kraftige vibrationer og excentrisk belastning
