Mærke: SOLH by Richge Technology | Pneumatisk cylinderstempelstang Fleksibel kompenserende fitting
 |

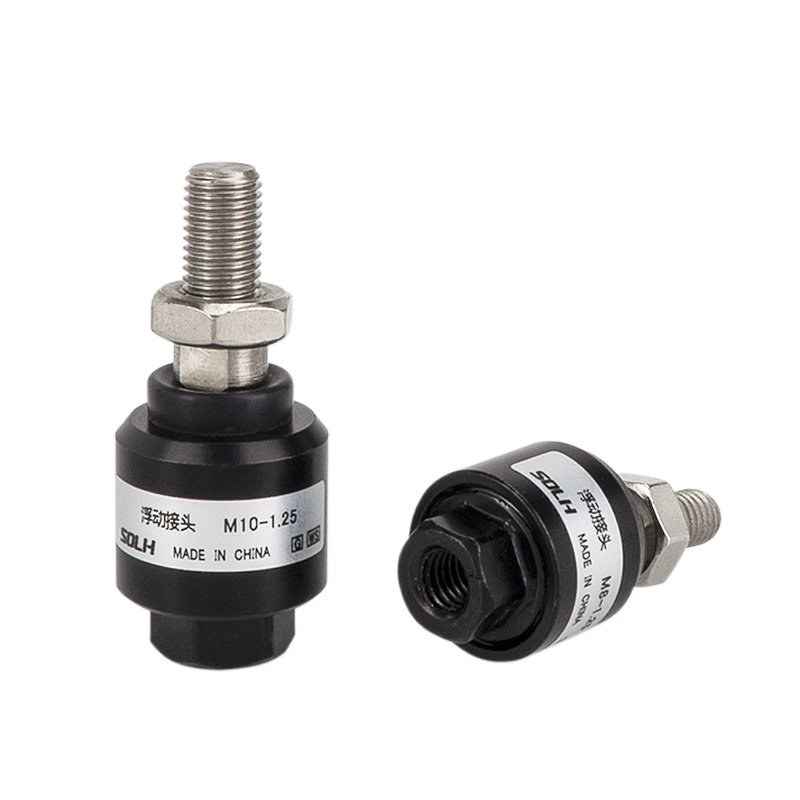

F-type flydende led er et fleksibelt tilslutningstilbehør med kuglehoved monteret på cylinderstempelstangen. Dens kernefunktion er at absorbere installationsexcentricitet og vinkelafvigelse, eliminere sidekraft og beskytte cylindertætninger. Det er standardkomponenten til løsning af justeringsfejl i automatiseret udstyr.
• Struktur: Udvendigt gevind (forbindelsesstempelstang) + kuglehoved + udvendigt gevind (tilslut belastning), indbygget elastisk kompensationsenhed.
• Kompensationskapacitet: Aksial ±1,5 mm, radial ±1,25 mm, vinkel ±2°~±5° afhængig af model.
• Materiale: Standard anodiseret aluminiumslegering; 304 rustfrit stål til korrosionsbestandige applikationer; NBR / FKM gummipakninger fås.
• Fungere: Konverter stiv hård forbindelse til fleksibel adaptiv forbindelse, forhindrer sideværts bøjningsmoment og tætningsslid på stempelstangen.
1) AirTAC
Format: F-M gevind × stigning + F
Eksempler: F-M10×1,25F (til 32 mm boring), F-M16×1,5F (til 50/63 mm boring)
2) SMC (Standard JAF / Heavy-duty JAHF)
Format: JAF-boring-gevind-længde
Eksempler: JAF-40-M12×1,25 (40 mm boring), JAHF-80-M20×1,5 (80 mm boring tung belastning)

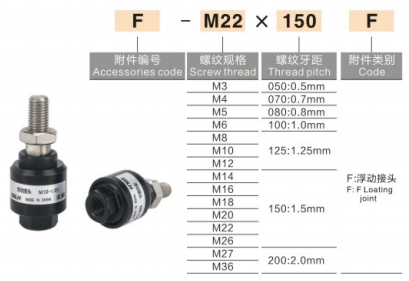

3) Generel indenlandsk mærkning
Format: F-M12×1,25 eller FJ-M16×1,5
|
Model (tråd) |
Matchet boring (mm) |
Tilladt excentricitet |
Svingvinkel |
|
F-M6×1,0 |
16/20 |
±0,8 mm |
±2° |
|
F-M8×1,25 |
25 |
±1,0 mm |
±2° |
|
F-M10×1,25 |
32 |
±1,25 mm |
±3° |
|
F-M12×1,25 |
40 |
±1,25 mm |
±3° |
|
F-M16×1,5 |
50/63 |
±1,5 mm |
±4° |
|
F-M20×1,5 |
80/100 |
±1,5 mm |
±5° |
|
Montering |
Præstation |
Applikationstips |
|
F-type flydeled |
360° fleksibel kompensation, absorberer radial og vinkelforskydning, beskytter cylinderen |
Dårlig justering, højfrekvent drift, lang slaglængde |
|
Enkeltgaffel af I-type |
Enkeltplanshængslet ±5°, høj stivhed, lav pris |
Lav hastighed, god justering, push-pull belastning |
|
Y-type dobbeltgaffel |
Enkeltplanshængslet ±5°, stor belastningskapacitet |
Tung belastning, belastning med enkelt øreklap |
|
Stangendeleje |
Kugleformet universal ±15°, stor svingvinkel, højere pris |
Høj hastighed, stor excentricitet, sving i flere retninger |
Valgvejledning: Dårlig installationsopretning → F-type; lav hastighed tung belastning → Y-type; dobbelt ørebelastningsbeslag → I-type; høj hastighed & stor excentricitet → stangendeleje.
1. Skru indvendigt gevind på stempelstangens udvendige gevind, anaerob gevindlås anbefales til anti-løsning.
2. Forbind den udvendige gevindende direkte til lasten (eller flange / forbindelsesplade), streng koaksial justering er ikke påkrævet.
3. Driftstryk: ≤1,0 MPa for standardcylindre; working temperature: -10℃ ~ +120℃.
4. Ikke egnet til kontinuerlig roterende bevægelse. Ekstern buffer eller stop påkrævet under stødbelastning.
• Automatiserede samlebånd, 3C udstyr, robotgribere
• Prespasning, stempling, støbeform, transportmekanisme med lang slaglængde
• Udstyr med vanskelig koaksialitetskontrol, kraftige vibrationer og højfrekvent cylinderbevægelse
