Mærke: SOLH by Richge Technology | Pneumatisk lige One-Touch Push Fitting til trykluft og vakuumledninger
 |
 |
 |
 |
KQ2H er en standard lige push-in pneumatisk fitting med push-to-connect design, kompatibel med PU og PA nylonslanger. Det betjener både trykluft- og vakuumrørsystemer og er bredt matchet med ZH, BM, PBM, PBX serie vakuumgeneratorer. Som en af SOLHs kerne push fitting-serier kan den direkte erstatte importerede SMC KQ2H fittings.
KQ2H-serien omfatter tre hovedundertyper:

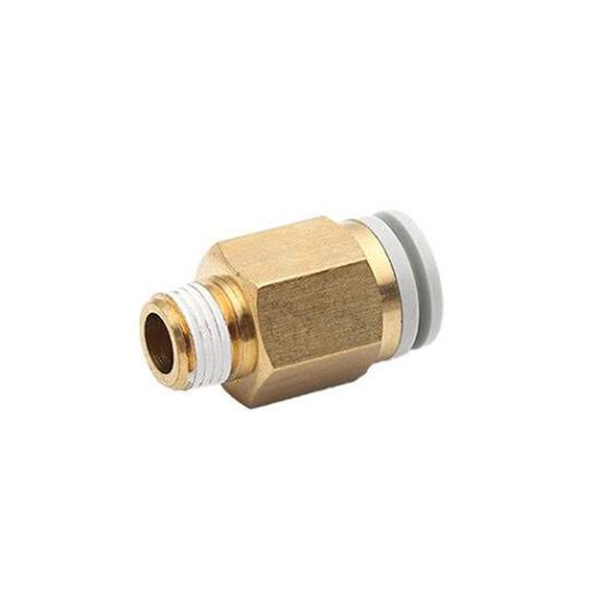

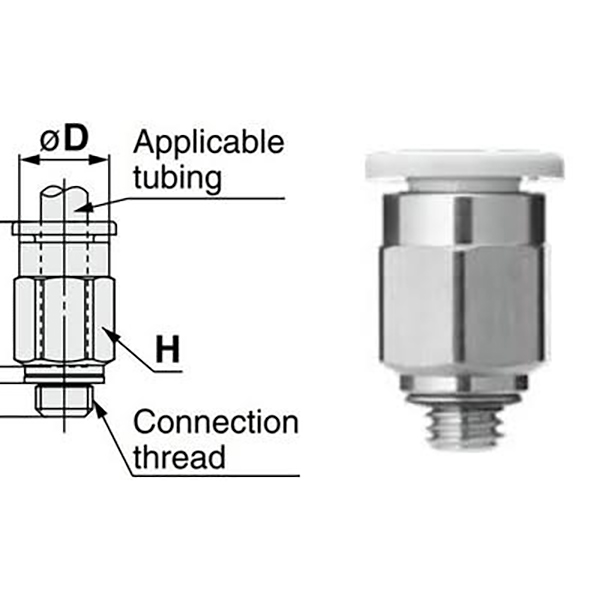

Hantråd lige: En ende udvendigt gevind (micro M gevind / R konisk gevind), en ende rør indsættelse

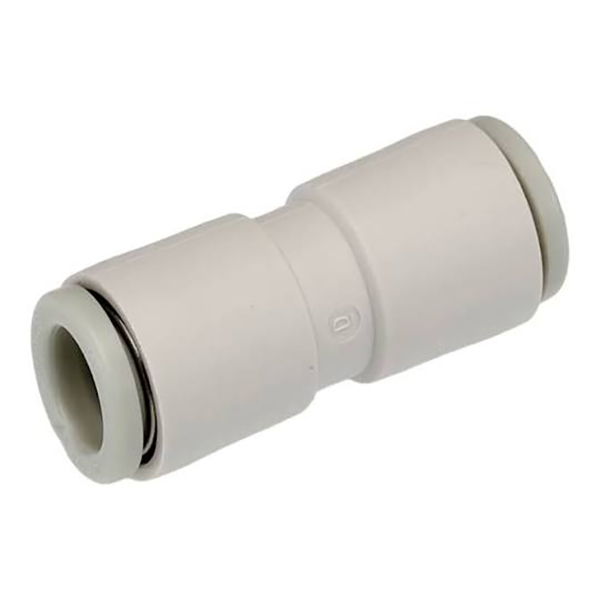

Lige diameter lige (-00 suffiks): Begge ender for samme OD-rørstødsamling

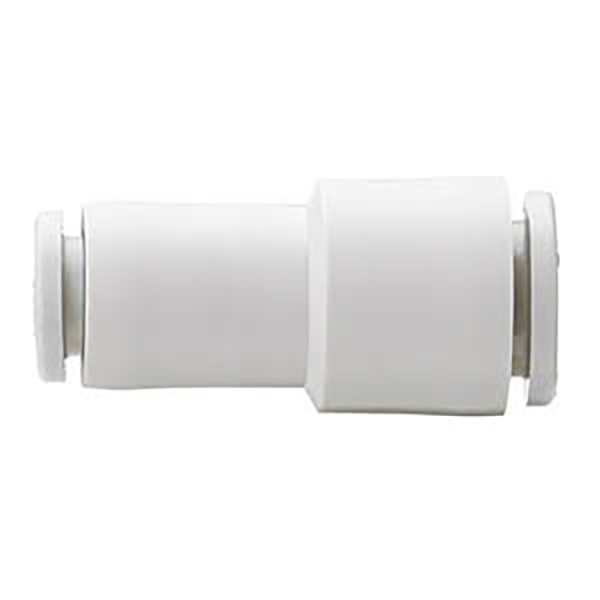

Reducerende lige: To porte til forskellige ydre rørdiametre for at realisere rørstørrelsesovergang
Enkelthåndsmontering & demontering: Indstiksrør til automatisk låsning; tryk på den blå udløserring for at trække slangen ud, fuldt standardiserede dimensioner.
• Fjederkæbe one-touch låsestruktur: Rør indsat og låst automatisk. Trykudløserkrave for at afmontere røret for bekvem montering.
• Materiale sammensætning: Forstærket POM plastikhus; forniklet messing gevindende for anti-rust og pålidelig tætning.
• NBR nitrilgummi tætning arbejder stabilt for positive trykluft og negative vakuumkredsløb.
• Fuld størrelse dækning: Lille rør Φ2/3.2/4, almindelig Φ6/8/10/12 og stor størrelse Φ16. Understøtter mikro M gevind (M3, M5, M6) og imperial R koniske gevind (1/8,1/4,3/8,1/2), velegnet til vakuumgeneratorer og mikrocylindre.
• Kompakt størrelse, ideel til installation i snævre rum i automatiseret maskineri.
Eksempler:
KQ2H04-M5: Udvendigt gevind lige fitting til Φ4 rør, M5×0,8 udvendigt gevind
KQ2H06-01S: Udvendigt gevind lige fitting til Φ6 rør, R1/8 udvendigt konisk gevind
KQ2H08-00: Lige fitting med lige diameter, begge porte til Φ8-rør
KQ2H06-08: Reducerende lige fitting, Φ6 på den ene side, Φ8 på den anden side
|
Kodesegment |
Beskrivelse |
|
KQ2H |
Seriekode: lige push-in fitting |
|
23/02/04/06/08/10/12/16 |
Rørets ydre diameter ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Metrisk mikro hangevind: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R hankonisk gevind: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Lige diameter lige, samme rørstørrelse i begge ender |
|
Tocifret f.eks. 06-08 |
Reducerende lige: forreste rørdiameter → bageste rørdiameter |
|
Punkt |
Parameter |
|
Gældende medium |
Trykluft, vakuum undertryk |
|
Driftstryk |
0~1,0 MPa; Max vakuum: -95kPa |
|
Driftstemperatur |
-5℃ ~ +60℃ |
|
Kropsmateriale |
Forstærket POM; Gevind: Forniklet messing |
|
Tætningsmateriale |
NBR Nitrilgummi |
|
Kompatibel slange |
PU rør, PA nylon rør |
|
Driftsmetode |
Indsæt for at låse; trykudløserring for at afmontere røret |
5.1 Hantråd med metrisk mikrotråd
|
Model |
Tråd |
Rør ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

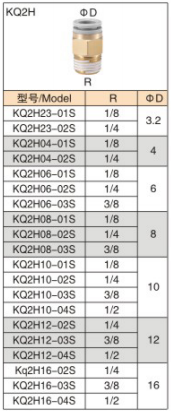

5.2 Hantråd med Imperial R konisk gevind
|
Model |
Tråd |
Rør ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Lige Diameter Lige -00 Series
|
Model |
Rør ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Reduktion af Straight Series
|
Model |
Rør ① |
Rør ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Tilpasning af luftforsyning og adsorptionsrør til ZH / BM / PBM / PBX vakuumgeneratorer
• Rør til mikrocylindre og magnetventiler på automationsudstyr, installation i trange rum
• Hovedluftledningsgren, rørstødsamling med samme diameter eller overgang til rørstørrelse
• Pneumatiske prøvestik, pneumatiske robotkredsløb
1. Skær røret fladt uden grater. Grater vil ridse tætningsringene og forårsage luft- eller vakuumlækage.
2. Indsæt slangen helt, indtil den sidder på plads for at gå i indgreb med kæberne. Tryk altid på udløserringen, før du trækker røret ud; ryk aldrig med magt.
3. Anbefalet til PU / PA stive nylonslanger. Tyndvægget PE blød slange anbefales ikke.
4. Bekræft indføringsdybden under vakuumarbejdsforhold. For gentagne undertrykscyklusser, sammenlign med BPS skruefittings for alternativt valg.
