Kontrolventil

SOLH 7V kompakt pilotbetjent magnetventil inkluderer komplette 5/2- og 5/3-vejs varianter, der dækker enkeltspiralfjederretur, dobbeltspirallåsning og tre centerfunktioner: centerlukket, centerudstødning, centertrykforsyning. Den anvender integreret internt centraliseret udstødningsløberdesign med omkring 30 % højere flowkapacitet end traditionelle 4V-serieventiler, med omskifterrespons ≤50ms og maksimal driftsfrekvens op til 5 Hz. Ultra-laveffektspoler genererer mindre varme til kontinuerlig energiforsyning med DC-strømforbrug på 0,7 W og AC 1,1VA. En serie i fuld størrelse fra M5 til 3/8" tilbydes, der understøtter både standardgevindåbninger og hurtige push-in fittings. Ventiler kan installeres individuelt eller stables på multistations aluminiumsmanifolder for at spare skabsplads og forenkle hovedluftrør. Driftstryk spænder fra 0,15~0,8 MPa med arbejdstemperatur -20 ℃ ventilhus -70 ℃ til søm. levetid, meget brugt til cylinderretningsskift og centraliseret pneumatisk kontrol på alle automatiserede produktionslinjer.

SOLH SY-serien pilotbetjent 5-ports magnetventil er fuldt udskiftelig med matchende SMC-ventiler, inklusive SY3000 mini, SY5000 medium mainstream, SY7000 large og SY9000 ekstra store modeller. Det giver komplette kredsløbsmuligheder: 5/2 enkelt/dobbelt spole og 5/3 tre-position med center lukket, center udstødning og center trykforsyningsfunktioner. Standard 0,35 W spoler og valgfri 0,1 W energibesparende spoler med ultralav effekt genererer lidt varme til kontinuerlig energiforsyning. Intern pilotversion fungerer 0,1~0,7 MPa, mens ekstern pilotvariant understøtter -100kPa vakuummiljø. Den mellemrumsforseglede spole når op til 200 millioner skiftecyklusser. Luftporte er arrangeret på siden, toppen og bunden for fleksibel slangeføring. Ventiler vedtager plug-in snap design, der er kompatible med SS5Y manifold ventiløer, hvilket muliggør enkelt-ventil vedligeholdelse uden at adskille hele banken, med IP65 stikforbindelse og IP67 manifold base rating. Optimerede interne løbere leverer omkring 80 % højere flow end ældre ventiler, og indbygget pilotfilternet forhindrer spolen, der sidder fast af støv. Udbredt til cylinderretningskobling og centraliseret pneumatisk kontrol i halvleder-, bilsvejsning, emballage og medicinsk automationsudstyr.

SOLH 2S serie 2/2-vejs normalt lukkede væskemagnetventiler inkluderer to hele linjer: direkte virkende lille åbning 030/050 modeller og pilotbetjente varianter med stor boring 150~500, til automatisk on-off kontrol af rent vand, trykluft, skære kølevæske, smøreolie og svagt korrosive rørledninger. Den direkte virkende version muliggør nultryks-opstart uden minimal differenstrykgrænse, har kompakt størrelse, universel monteringsorientering og millisekund hurtig omskiftning, ideel til lavtryks-mikroflow-applikationer såsom enkeltpunktskøling af værktøjsmaskiner, 3C mikro luft/vand-grene og mini-rengøringsudstyr. Den pilotdrevne type kræver en trykforskel på minimum 0,05 MPa for fuld åbning, leverer ultra-stort flow med lav-watt-lavvarme-spoler, velegnet til luftkompressorafløbssamlinger, hovedsprøjtevandsledninger og cirkulerende vandbehandlingsrørledninger med høj flow. Standard NBR nitrilgummitætninger er udstyret med valgfri syre- og varmtvandsbestandige EPDM-tætninger af fødevarekvalitet. Multi internationale gevindstandarder (PT/G/NPT) og globale universelle spolespændinger (DC12/24V, AC24/110/220V) er tilgængelige, understøttet af muligheder for DIN-stik og ledningsledninger. Varmebestandige spoler tillader langvarig kontinuerlig energitilførsel. Valgvejledning: direktevirkende type til rørledninger med statisk tryk under 0,05 MPa og lille grenflow; pilotdrevet version til G1/2 og derover hovedskærer med stabilt højtryk og stort cirkulationsflow. EPDM-tætning er obligatorisk for varmt vand og fødevaregodkendte væskemedier.

SOLH 2W-serien 2/2-vejs normalt lukket væskemagnetventil med massivt messinghus inkluderer direkte virkende 030/050-modeller med lille åbning og pilotbetjente 150~500-varianter med stor boring, designet til automatisk on-off-kontrol af rent vand, trykluft, skæring af kølevæske, smøreolierørledninger og svage smøreolierør. Den direkte virkende version realiserer nul differenstrykstart uden minimumsgrænse for arbejdstryk, har kompakt størrelse, universel monteringsorientering og millisekunders højfrekvent omskiftning, ideel til lavtryks mikro-flow grene, vakuum hjælpevandkredsløb og enkeltpunkt køling til små værktøjsmaskiner. Den pilotdrevne type kræver et minimum 0,05 MPa opstartsdifferenstryk, leverer ultra-stort flow med laveffektspoler med lav temperaturstigning, velegnet til luftkompressorens hovedafløbsledninger, hovedforsamlingssprøjtevandskredsløb og højstrøms cirkulerende rørledninger til vandbehandlingssystemer. Standard NBR nitrilgummitætninger er udstyret med valgfri varme- og syrebestandige EPDM-tætninger af fødevarekvalitet. Flere internationale gevindstandarder (PT/G/NPT) og spolespændinger i fuld rækkevidde (DC12/24V, AC24/110/220V) er tilgængelige, understøttet af DIN-stikkontakter til skabsledninger og IP65 vandtætte ledninger til fugtigt udendørs udstyr. Varmebestandige spoler tillader 24-timers kontinuerlig energiforsyning uden udbrænding. Valgretningslinjer: vælg direktevirkende type til rørledninger med statisk tryk under 0,05 MPa og mikro-enkeltpunktsflow; vælg pilotstyret variant til G1/2 og derover hovedskærer med stabil højtrykscirkulation. EPDM-tætning er obligatorisk for varmt vand, renset vand og fødevaregodkendte væskemedier.

SOLH VHK manuel drejeventil inkluderer 2/2-vejs afspærrings- og 3/2-vejs trykaflastningstyper, fuldt udskiftelige med originale SMC VHK-ventiler. Ved at anvende selvudviklet præcisionstallerkenforsegling, flammehæmmende PBT-hus og kobberspole, masseproduceres den automatisk med tilstrækkelige spotforsyninger. Den har 90° lavt drejningsmoment roterende drift og rigelige push-in/gevindforbindelser. 3/2-vejs versionen udstøder resttrykket automatisk, bredt udfoldet til sikkerhedsaflastning før magnetventiler, vakuumkredsløbskobling og grenluftstyring i kompakte miniature pneumatiske systemer.

SOLH 4F pneumatisk fodpedalventil anvender integreret trykstøbt aluminiumshus og er fuldt udskiftelig med AirTAC-ækvivalente modeller. Built on self-developed dual-exhaust sealing technology, it is mass-produced on automated assembly lines with sufficient spot inventory and steady global shipments. Available in self-reset, self-locking and safety guard versions with IP54 dust & splash resistance, it controls reciprocation of double-acting cylinders widely for stamping, riveting fixtures and on-site circuit debugging. Høj luftstrøm giver hurtig respons, slagfast struktur passer til krævende hyppige trin i industrielle værksteder.

SOLH 3F pneumatiske fodpedalventiler, bestående af kraftige trykstøbt aluminium 3F og letvægts plastik 3FM versioner til direkte udskiftning af AirTAC modparter. Understøttet af egenudviklet præcisionsforseglingsteknologi og automatiseret masseproduktion holdes der tilstrækkelige spotlagre med store årlige forsendelser. Udstyret med selvnulstilling og låsetilstande og IP54-beskyttelse tjener de fastspænding, enkeltvirkende cylindre og vakuumbrydning, stabilt leveret til bearbejdnings- og automationskunder, slidbestandige til højfrekvent værkstedsdrift under smørefri trykluft.

SOLH HSV-seriens 3/2-vejs håndglide pneumatiske ventiler anvender en inline-bøsning push-pull integreret struktur, fuldstændig i overensstemmelse med dimensionsspecifikationerne for mainstream AirTAC HSV-serien og udskiftelige med tilsvarende indenlandske modparter. Designet uden returfjedre og udstyret med mekanisk selvlåsende positionering, skifter denne ventil luftstrømmen ved aksialt at skubbe og trække: skubber manchetten fremad forbinder P-indløbsporten og A-arbejdsporten til normal lufttilførsel; træk bagud afbryder luftindtaget og forbinder automatisk port A med den indbyggede R-udstødningsport for hurtigt at udlufte resterende tryk inde i bagerste rørledninger og aktuatorer. Den fungerer som en dedikeret sikkerhedsafbryder til pneumatiske forgreningsrørledninger og en vigtig overtryksventil til vedligeholdelsesarbejde af udstyr. Tre standardporte er konfigureret: P for hovedindtag af komprimeret luft, A til udgang til nedstrøms pneumatiske komponenter og en indbygget indbygget R-udstødningsport skjult inde i ventilhuset. Et væld af specifikationer, der dækker G1/8 op til G1 gevindstørrelser, leveres, parret med tre gevindlayoutmuligheder (SF enkelt indvendigt & enkelt udvendigt gevind, SS dobbelt udvendigt gevind, FF dobbelt indvendigt gevind); PT konusgevind, G parallelgevind og NPT-gevind kan vælges, så de passer til globale rørstandarder. Konstrueret med hårdanodiseret aluminiumslegering ventilhuse, rustfrit stål anti-rust spoler og højtydende NBR nitrilgummi tætningsringe, understøtter ventilen smørefri drift under filtreret trykluft inden for 0~1,0 MPa nominelt arbejdstryk og modstår testtryk op til 1,5 MPa. Den operative push-pull-kraft styres til 18~25 N for jævn drift, og den mekaniske låsestruktur holder fast i den indstillede position uden drift eller luftlækage forårsaget af utilsigtet berøring. Til forskel fra 4HV roterende håndventiler, der bruges til fremad/bagudskiftning af dobbeltvirkende cylindre, er HSV-serien udelukkende konstrueret til rørledning on-off og trykudløsning. Den kan installeres direkte i serie i luftrørledninger uden ekstra monteringsbaser for at spare installationsplads. Udbredt til isolering af lufttilførslen før udstyrseftersyn, sikkerhedsafbrydelse af hovedluftkredsløbet af automatiseringsværktøjer, vakuumrørledningskobling og uafhængig luftkildekontrol, eliminerer den effektivt skjulte farer forårsaget af resttryk under vedligeholdelse og garanterer driftssikkerhed på stedet.

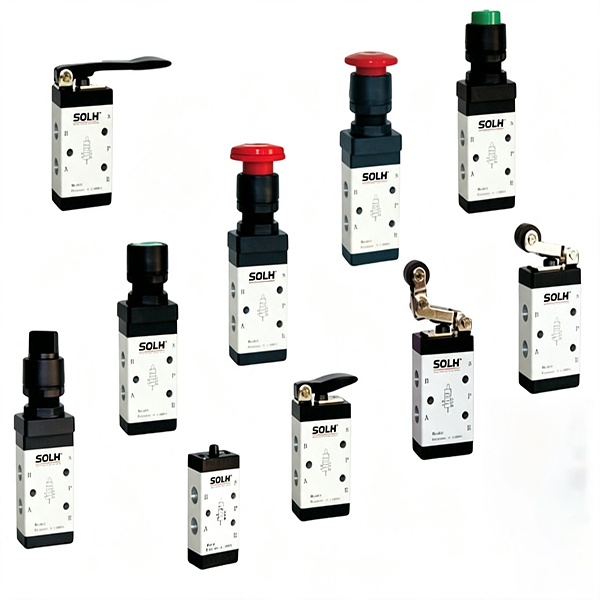

SOLH M5-seriens 5/2-vejs mekaniske retningsventiler med fjederretur vedtager ensartede M5×0,8 fine gevind-grænseflader på tværs af hele produktsortimentet. Disse spolefri pneumatiske ventiler skifter luftkanaler udelukkende baseret på ekstern mekanisk aktiveringskraft og nulstilles automatisk af indbyggede fjedre, når den ydre kraft fjernes. De tjener som kerne-miniature pneumatiske signaludløserkomponenter, der er vidt udbredt til cylinderslagsgrænsepositionering, in-position feedback-signaltransmission og lokal manuel pneumatisk tænding af automatiseret udstyr. Den komplette serie dækker to hovedkategorier: mekanisk aktiverede typer (stempel, rullehåndtag, ensrettet rulle) og manuelt betjente typer (trykknap, vippearm, svampenødknap, drejelåsknap), fuldt dimensionelt udskiftelige med almindelige AirTAC M5-serie mekaniske ventiler til direkte drop-in udskiftning. Standardlayoutet med fem porte består af P hovedluftindtag, A/B-arbejdsporte forbundet til miniature dobbeltvirkende cylindre og to separate sideudstødningsporte R1/R2 reserveret til installation af miniature lyddæmpere for at reducere udstødningsstøj og blokere eksternt støvindtrængning. En afbalanceret glidende spolestruktur er vedtaget, som er immun over for luftforsyningsmodtryksinterferens; der kræves kun let ekstern kraft for at fuldføre stabil ventilskift med ultrafølsom respons. Flere aktiveringshoveder er valgfrie for at passe til forskellige arbejdsforhold: M5B lige stempel til stiv kontaktpositioneringsdetektion, M5R universalrullehåndtag udløst af knast og bafler, ensrettet rulle M5L til envejs grænse-anti-fejlbetjening og forskellige manuelle knap- og skifte-stile til manuel jog-kontrol på stedet og nødafbrydelse. Konstrueret med hårdanodiseret aluminium ventilhuse og slidbestandige NBR nitrilgummitætninger, understøtter ventilerne smørefri drift under filtreret trykluft inden for 0,05~0,8 MPa, med en levetid på over 10 millioner skiftecyklusser. Brugerdefinerede multistations manifoldbaser (M5M-serien) er tilgængelige til centraliseret lufttilførsel og modulær integreret installation, sammen med matchende adaptere, mikrolyddæmpere og hurtigkoblinger. Denne 5-ports M5-serie adskiller sig fra 3/2-vejs S3-pilotventiler og kan direkte drive små dobbeltvirkende cylindre eller udsende pilotsignaler for at aktivere hovedmagnetventiler. Typiske scenarier omfatter detektering af monteringsfikstur på stedet, automatisk reversering af cylindervandring, manuel fejlfinding på stedet og udløsning af pneumatisk logiksignal til små automatiseringer.
