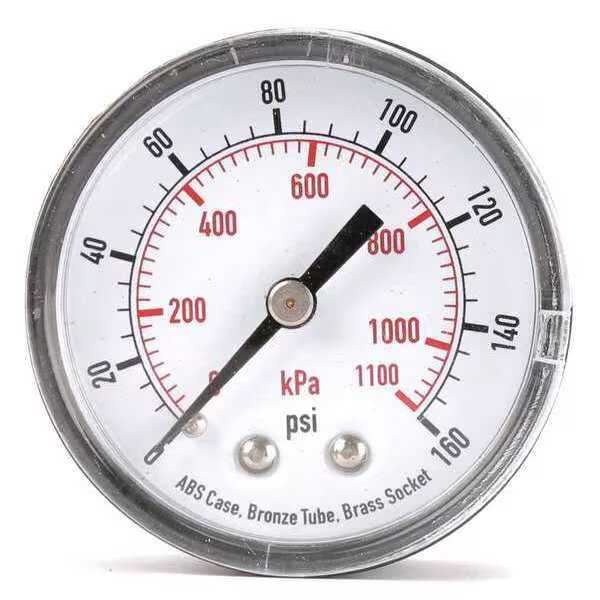

Pneumatisk trykmåler i G-serien

G-serien generel pneumatisk trykmåler

Mærke: SOLH by Richge Technology

Produktpositionering

     SOLH G-serien er standard trykmåler dedikeret til pneumatiske systemer til tryklufttrykmåling, opdelt i standard grundtype og grænseindikatortype med farveadvarselsring. Skivens ydre diameter intervaller φ15 ~ φ63, trykspændvidde dækker 0,2~1,5MPa med standardnøjagtighed ±3% F.S. To monteringsstrukturer tilgængelige: baggevind G-model til panelmontering og sidegevind GA-model til direkte rørledningsinstallation.

Seriestørrelse og dimensionsspecifikation (ydre diameter × tilslutningsgevind)

     -- G15: φ15, M5 indvendigt gevind / R1/8; ultra-miniature, matchet med mikro pneumatiske ventiler

     -- G27: φ26, R1/16/R1/8; kompakt slank krop til begrænset, smal installationsplads

     -- G36/GA36: φ37,5, R1/8; almindelig standardmodel til generelle formål

     -- G46/GA46: φ42,5, R1/8/R1/4; mest udbredte, valgfri grænseindikatorring

     - G53-L: φ51, R1/8/R1/4; mellemstor urskive med rød-grøn grænseadvarselsring

     -- G63-L: φ63,4, R1/8/R1/4; super stor urskive, tydelig læsning fra lang afstand

Modelnavngivningsregel og eksempler

 1. Navngivningsformat

     -- G / GA + Størrelseskode + Valgfrit suffiks L + Trykområdekode + Gevindkode

     -- Suffiks L = Udstyret med rød-grøn grænseindikatorring

  2. Modeleksempler

     -- G46-10-02:

         G46 = φ42,5 baggevind model | 10 = 1,0 MPa område | 02 = R1/4 gevind

     -- GA36-10-01:

        GA36 = φ37,5 sidegevind model | 10 = 1,0 MPa område | 01 = R1/8 gevind

     -- G36-L-10-01

        Med rød-grøn grænseadvarselsring L, φ37.5 baggevind, 1.0MPa, R1/8

  3. Kodedefinition

     -- Trykområdekode:

         2 = 0~0,2 MPa

         4 = 0~0,4 MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Trådkode

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrisk indvendigt gevind3.

Universal Core tekniske parametre

  1. Målbart medium: Trykluft; oliefri og kobberfri våddel versioner valgfri til ren proces

  2. Standardtrykområder: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5 MPa

  3. Nøjagtighedsgrad: Standard ±3% F.S.; mini G15 & G27 ±5 % F.S.

  4. Materialekonfiguration:

     -- Hus: Zinklegering / forniklet trykstøbt aluminium

     -- Vinduesdæksel: Slagfast polycarbonat

     -- Tilslutningsfitting: Messing; kobberfrit alternativ tilgængeligt

  5. Driftstemperatur: -5 ~ +60 ℃ (medium uden glasur)

  6. Monteringsklassifikation

     -- G-type: Baggevind, designet til indlejret panelinstallation

     -- GA-type: Sidegevind, direkte inline rørledningsmontering

L-model med grænseindikatorring

     -- Rød ring: Øvre grænse / højtryksalarmtærskel

     -- Grøn ring: Normalt sikkert arbejdstrykinterval

     -- Hvid pointer: Dynamisk lufttrykværdi i realtid

     -- Kernefordel: Intuitiv visuel tilstandsvurdering uden omhyggelig skalaaflæsning, ideel til samlebånd og centraliserede flerpunktsovervågningsskabe

Trin-for-trin valgvejledning

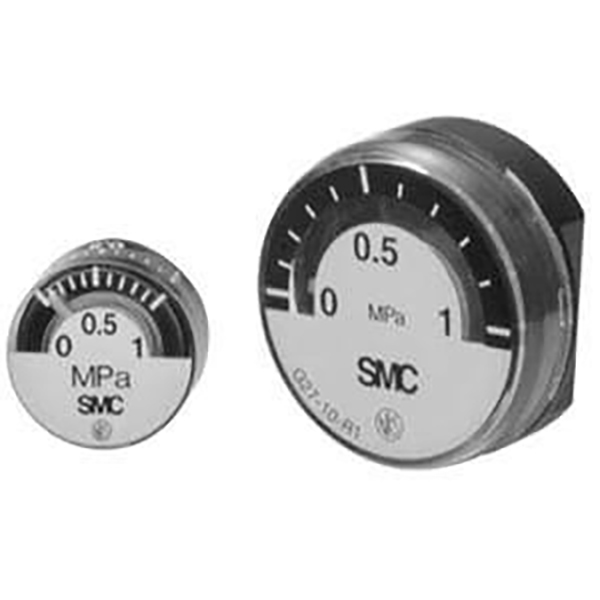

  1. Miniature & smal begrænset plads: Vælg G15 / G27 (φ15 / φ26)

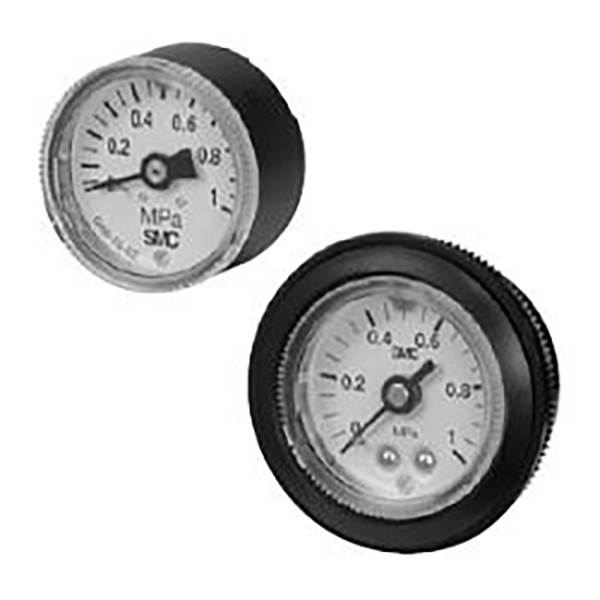

  2. Almindelige standard pneumatiske kredsløb: G36 / G46 (φ37.5 / φ42.5)

  3. Visuel trykadvarsel påkrævet: G36-L / G46-L med farvegrænsering

  4. Langdistance fjernaflæsningskrav: Stor skive G53-L / G63-L (φ51 / φ63)

  5. Skelning af installationstilstand

     -- Direkte rørledningsmontering → GA sidegevindserie

     -- Udstyr kontrolpanel indlejret montering → G bageste gevind serie

Populær standardmodel Quick Reference

     -- G27-10-R1: φ26 skive, 1,0 MPa rækkevidde, R1/16 gevind

     -- G36-10-01: φ37,5 baggevind, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 baggevind, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 baggevind, rød-grøn grænsering, 1,0 MPa, R1/4

Resumé af én sætning

     SOLH G-seriens pneumatiske trykmåler dækker φ15~φ63 fulde skivestørrelser med bag-/sidegevind to monteringstyper, valgfri L-type farvegrænseadvarselsring, 0,2~1,5MPa komplette trykområder og kobberfri rene versioner, standardtilbehøret til lufttryksovervågning til alle industrielle automations pneumatiske kredsløb.
