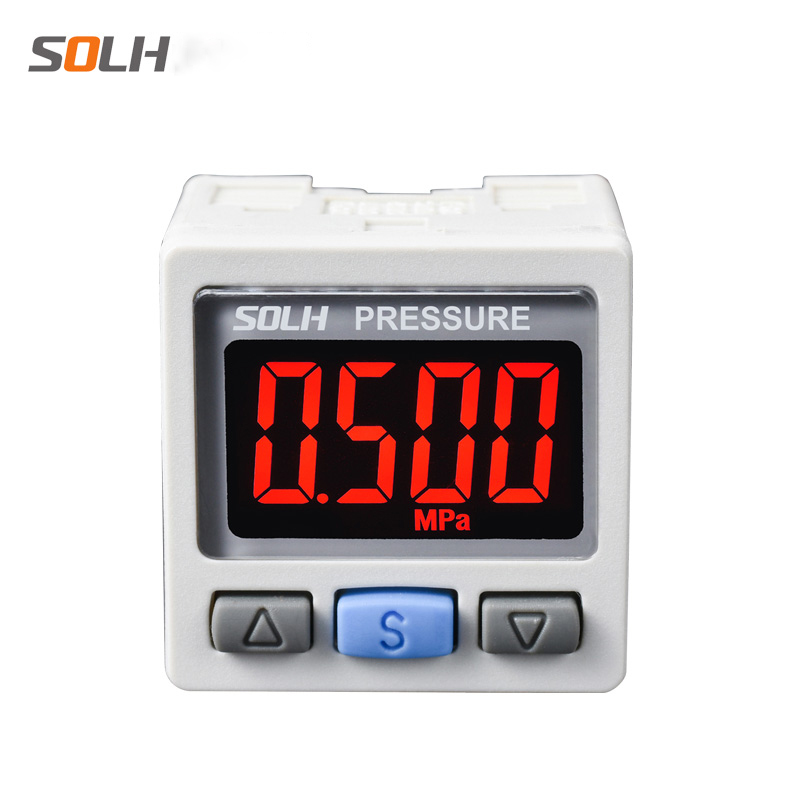

ZSE30A(F) / ISE30A-serien højpræcision digital trykafbryder i to farver

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH ZSE30A(F) / ISE30A serie højpræcision digitale pressostater bruges til real-time trykovervågning, tærskelalarm og lukket sløjfe signalkontrol af alle pneumatiske kredsløb. Kompatibel med vakuum, sammensat blandet tryk og standard overtryks arbejdsforhold. Kernefordele omfatter ±0,2%FS ultrahøj præcision, dobbeltfarvet rød/grøn LCD-skærm og batchparameterkopieringsfunktion med et enkelt klik, der fungerer som det "visuelle overvågningsøje" for automatiserede pneumatiske systemer.

Serieklassificering efter trykmåleområde

Tekniske kernespecifikationer (højpræcisionskvalitet)

  1. Displayenhed: 4-cifret LCD-skærm, autoomskifter med to farver (grøn/rød); OUT1 svarer til grøn, OUT2 svarer til rød

  2. Målenøjagtighed: ±0,2%FS @25℃, opløsning op til 1/1000 fuld skala

  3. Signaludgangsindstillinger

     -- Switchsignal: 2-kanals NPN / PNP åben kollektor transistorudgang (OUT1 & OUT2)

     -- Analogt signal (valgfrit): 1~5V spændingsudgang eller 4~20mA strømudgang

  4. Strømforsyning: 12~24 VDC ±10% bredt spændingsområde

  5. Overtryksmodstandskapacitet

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A overtryksmodel: 1,5 MPa

  8. Beskyttelsesklasse: IP40 støvtæt

  9. Driftsomgivelsestemperatur: 0 ~ 50 ℃

  10. Eksklusiv funktion: Parameterkopi med ét klik, kopier indstillinger fra 1 masterenhed til maksimalt 10 slaveenheder, undgår effektivt parameterindstillingsfejl under batchudstyrsfejlretning

Komplet modelnavneregel

  Modeleksempel: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Serietryktypeidentifikation

     -- 01: Portgevindspecifikation = M5 indvendigt gevind (R1/8)

     -- N / P: Switch output transistor type

        N = NPN åben opsamler; P = PNP åben opsamler

     -- M / C / D: Definition af outputkombination

        M = kun 2 uafhængige switch-udgangskanaler

        C = 1 omskifterkanal + 1~5V analog spændingsudgang

        D = 1 omskifterkanal + 4~20mA analog strømudgang

To-farve LCD Display Logik

     -- Grønt baggrundslys: Faktisk tryk inden for brugerens forudindstillede normale arbejdsområde

     -- Rød baggrundsbelysning: Tryk overstiger øvre/nedre alarmtærskel (advarsel om overtryk/undertryk)

     -- 4 justerbare visningstilstande: Understøtter standardlogik (normal grøn, unormal rød) eller omvendt farveskiftlogik efter behov

Typiske industrielle anvendelsesscenarier

  1. Pneumatisk cylinder- og emnespændekredsløb

     Indstil spændetryktærskel 0,5~0,7MPa; udløs rødt alarmsignal, når trykket falder under den nedre grænse for at forhindre, at emnet løsner sig under bearbejdning.

  2. Vacuum Suction Handling Station (ZSE30A vakuum dedikeret model)

     Indstil pålidelig adsorptionstærskel ≤ -80kPa; udsende straks alarmsignal, hvis vakuumgraden forringes for at undgå, at emnet falder af under overførsel.

Præstationssammenligning vs almindelige mekaniske trykafbrydere

Trin-for-trin valgvejledning

     -- Kun vakuum eller blandet vakuum + mikro positivt tryk → Vælg ZSE30AF universal sammensat trykmodel

     -- Standard generelt pneumatisk kredsløb (0,4~0,7MPa luftforsyning) → Mest populære model ISE30A-01-N-M

     -- Kræv kontinuerlig trykdataindsamling i realtid med PLC → Vælg C (1~5V spænding) eller D (4~20mA strøm) analog udgangsvariant

Resumé af én sætning

     SOLH ZSE30A vakuum, ZSE30AF compound og ISE30A positivt tryk digitale switche har ±0,2%FS højpræcision dobbeltfarvet LCD, 2-kanals NPN/PNP switch + valgfri 1~5V/4~20mA analog udgang med batch-parameterkopi med ét klik, almindeligt anvendt til fastspænding af tryk- og vakuumudstyr i pneumatisk tryk- og vakuumudstyr.
