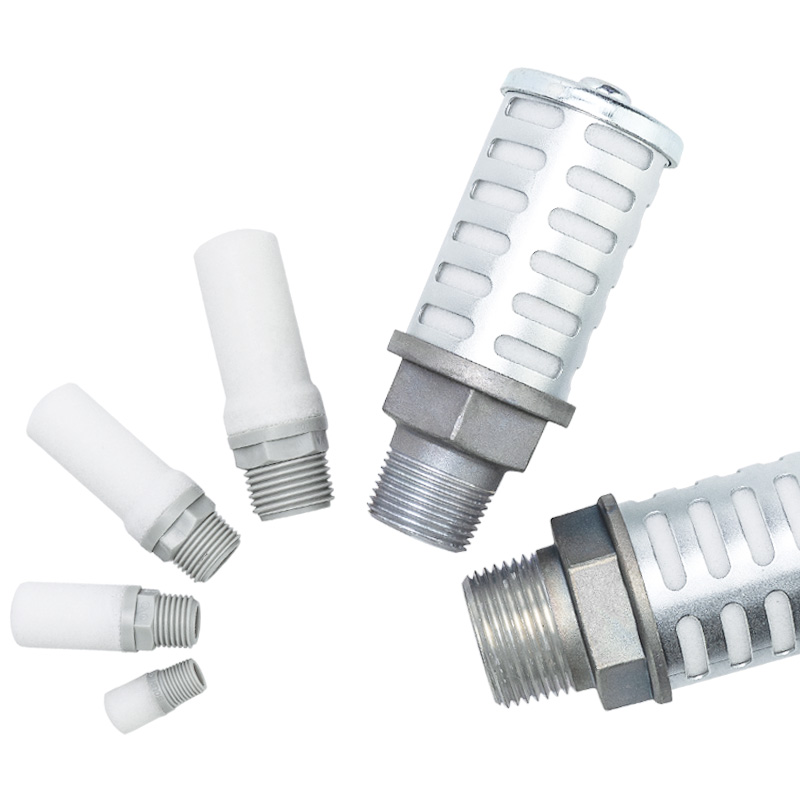

AN Series pneumatisk udstødningslyddæmper

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH AN-serien er en dedikeret udstødningslyddæmper til alle pneumatiske systemer. Dens kernefunktioner omfatter reduktion af udstødningsstøj, rensning af luftudstødning og dæmpning af olietågesprøjt. Bredt monteret på udstødningsporte af magnetventiler, pneumatiske cylindre og alle luftkontrolventiler, er det et vigtigt miljøbeskyttelses- og støjreduktionstilbehør til komplette pneumatiske kredsløb.

Sammenligningstabeller for komplette seriespecifikationer

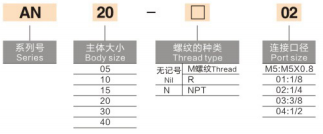

 1. Små og mellemstore størrelser (til standard magnetventiler og cylindre)

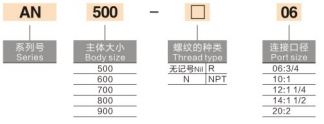

 2. Store borestørrelser (til store ventiler og centrale udstødningsmanifolder)

Universal Core tekniske parametre

  1. Anvendelig medium: Ren trykluft (IKKE egnet til brændbar, ætsende giftig gas)

  2. Maksimalt nominelt arbejdstryk: 1,0 MPa (standard harpiksmodeller)

  3. Driftstemperaturområde:

     -- Standard harpikstype: -10 ~ +60 ℃ (ingen glasur inde i kerne)

     -- Sintret metaltype: Op til 150 ℃ modstandsdygtighed over for høje temperaturer

  4. Støjreduktionsydelse:

     -- Standardkvalitet: 25 ~ 30 dB(A)

     -- Specialversion med høj dæmpning: ≥35 dB(A)

  5. Valgfri byggematerialer

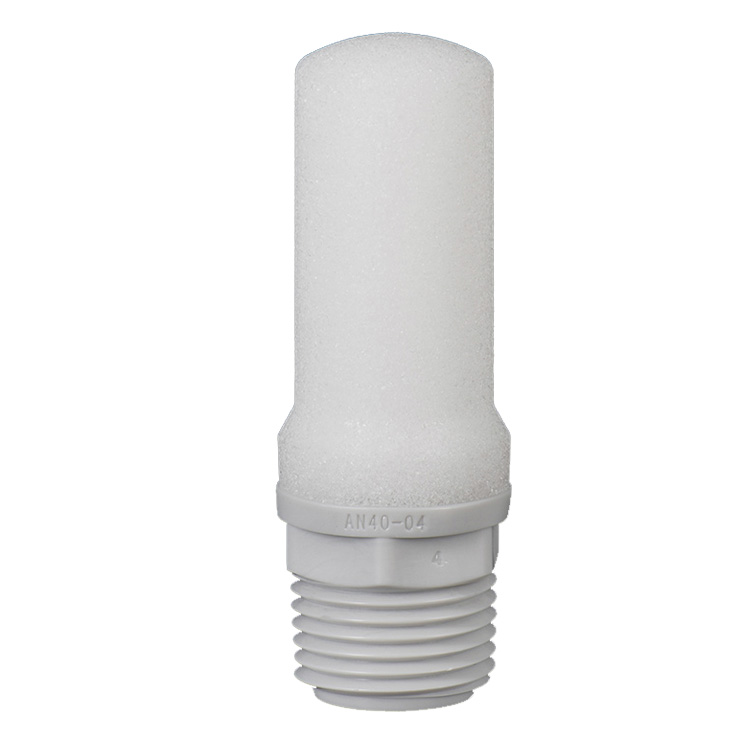

     -- Harpikstype: UL94-V0 flammehæmmende hus, porøs sintret filterkerne (50~100μm porestørrelse)

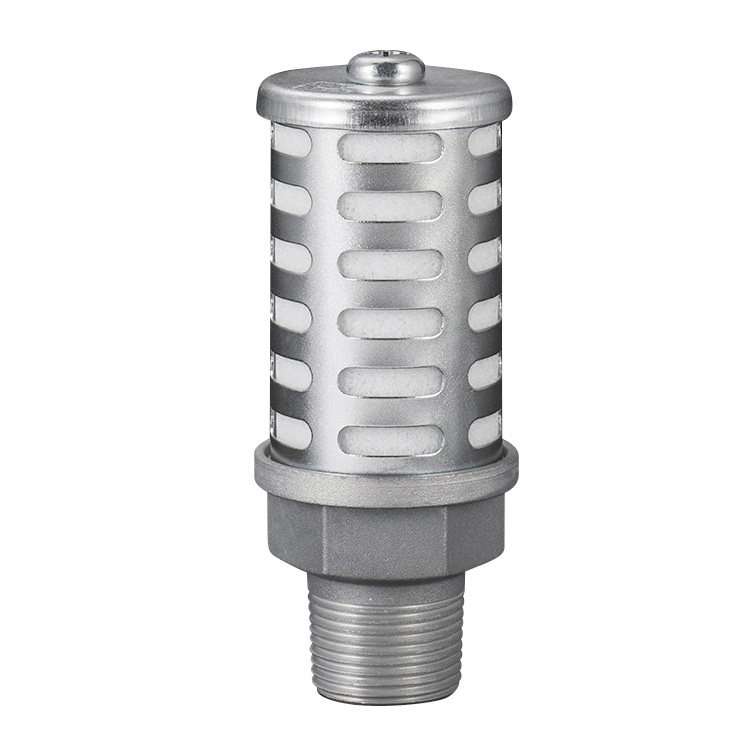

     -- Metaltype: Kobberlegering sintret krop, enestående høj temperatur og korrosionsbestandighed

  6. Tilslutningsmuligheder: M3/M5 metrisk gevind, Rc/PT indvendigt gevind, NPT gevind, push-in fitting til φ6~φ12 rør

Intern struktur og støjreduktionsprincip

     -- Højhastighedsudblæsningsluft strømmer ind i lyddæmperen; porøs sintret kerne / flerlagsfiber opdeler luftstrømmen i bittesmå kanaler for at generere friktion og lydabsorption, effektivt dæmpe stødstøj fra udstødningen.

     -- Dobbeltlags kompositdesign vedtaget på delvise modeller: indre kerne til fjernelse af støj, ydre skal blokerer for sprøjt af olietåge, samtidig med at lavt udstødningsmodtryk opretholdes for at undgå tab af cylinderhastighed.

     - Fuldstændig passiv mekanisk struktur, ingen strømforsyning påkrævet, øjeblikkelig støjreduktion efter simpel installation.

3-trins hurtig valgvejledning

  1. Match forbindelsesgrænsefladen: Bekræft udstødningsportens gevindspecifikation (M5/Rc1/8 osv.) eller den ydre diameter af plastikslangen (φ8/10/12 push-in type).

  2. Match luftstrømskapacitet:

     -- Miniserie (AN05/AN10): ≤0,4 m³/min

     -- Medium serie (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min.

     -- Stor industriserie (AN500~AN900): ≥2,5 m³/min

  3. Match arbejdsmiljøforhold:

     -- Høj temperatur / hyppig hurtig udstødning: Vælg sintret metal AN110-serien

     -- Fugtigt støvet indendørs værksted: Forseglet harpiks ANA1-serien

     -- Maksimal støjreduktionsprioritet: ANB1 serie med høj dæmpning

Installations- og rutinemæssig vedligeholdelsesinstruktioner

  1. Installationsmetode

     -- Skru direkte på ventil/cylinders udstødningsport; ydre hus kan frit rotere til enhver orienteringslayout. Push-in-typen kan indsættes fast i slangen i ét trin.

  2. Vedligeholdelsesregler

     -- Rensning af tilstoppet kerne: Blæs kerne omvendt med ren luft under lavt tryk eller skyl; udskift lyddæmperen, hvis alvorlig blokering ikke kan fjernes.

     -- Reference for levetid: Harpikssintret kerne ca. 10.000 arbejdstimer; sintret metalkerne med ultralang holdbar levetid.

SOLH Interchange Advantage

     SOLH fuld AN-serie modeller inklusive AN05-M5, AN10-01, AN15-02, ANA1-06 er fuldt dimensionsmæssigt udskiftelige med SMC originale AN lyddæmpere, med identisk gevindstørrelse, flowkapacitet og støjreduktionseffekt, mere konkurrencedygtig enhedspris og hurtigere produktionstid for optimering af masseindkøbsomkostninger.

Resumé af én sætning

     SOLH AN-seriens pneumatiske udstødningslyddæmper tilbyder komplet M5 til Rc2" størrelse lineup med harpiks/metal sintrede muligheder, der leverer 25~35dB(A) støjreduktion og olietåge indeslutning, standard universal lyddæmper til alle magnetventiler og cylinder udstødning støjkontrol i industriel automation.
