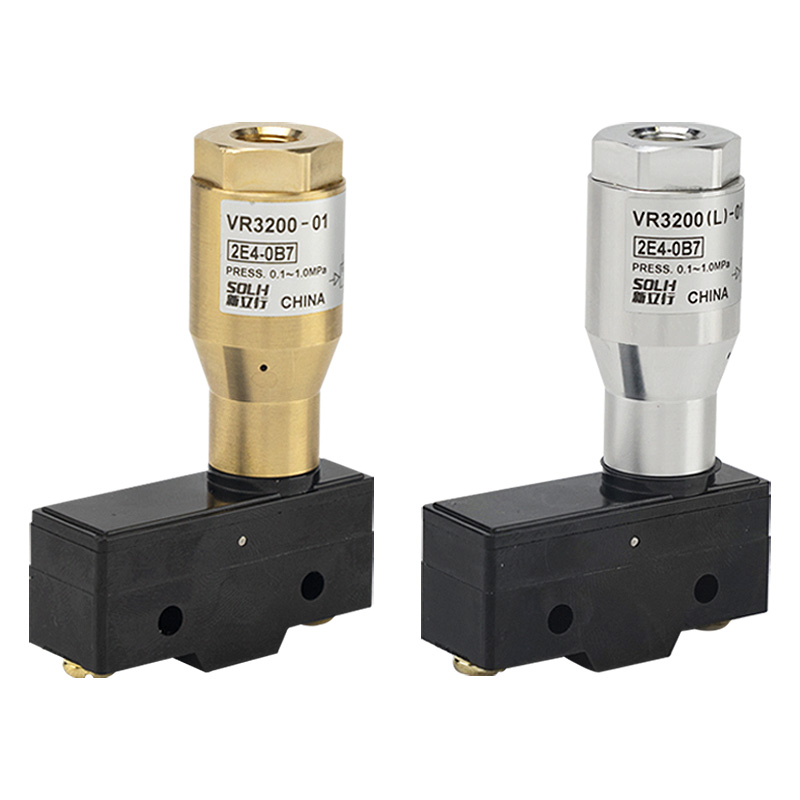

VR3200 / VR3201 Series pneumatisk-elektrisk relæ

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH VR3200/3201-serien er klassiske pneumatisk-elektriske relæer, også kendt som lufttrykssignalafbrydere. De konverterer pneumatiske tryksignaler til elektriske skiftende tørre kontakter, der i vid udstrækning anvendes til trykovervågning, fejlalarmering, sikkerhedslås og digitalt signalinput til PLC i automatiserede produktionslinjer, der fungerer som standardsignalkonverteringsgrænsefladen mellem pneumatiske rørledninger og elektriske styresystemer.

Modelklassificering og kerneforskelle

     -- VR3200-01: Åben rammetype, vægt 130g, blotlagt klemrække, til tørre, støvfrie indendørs kabinetmiljøer

     -- VR3201-01: IP44 drypsikret forseglet hus, vægt 260g, fuldt lukket konstruktion, velegnet til fugtige, støvede værksteder og produktionsudstyr

     -- VR3202-01: IP44 drypsikret med dedikeret jordforbindelse, CE-certificeret, ideel til kraftig elektromagnetisk interferens og eksportmaskiner

     -- Portkode: 01 = standard Rc1/8 indvendigt gevind; NPT1/8 gevind valgfri

Universelle tekniske specifikationer

  1. Justerbart driftstrykområde: 0,1 ~ 1,0 MPa (fabriksindstillet triggertryk ≈ 0,15 MPa)

  2. Omgivelsestemperatur: -5℃ ~ +60℃ (ingen glasur)

  3. Kontaktformular: 1AB (1 normalt åben + 1 normalt lukket + fælles COM)

  4. Mikroswitchkontaktværdier (resistiv/induktiv belastning):

     -- AC125V: 15A resistiv, 3A induktiv

     -- AC250V: 15A resistiv, 2,5A induktiv

     -- DC30V: 6A resistiv, 1,5A induktiv

  5. Interface Layout: Luftindtag Rc1/8; elektriske skrueterminaler (VR3201 udstyret med Pg13.5 kabelforskruning til forseglet ledningsføring)

  6. Materialesammensætning: Messingventilhus, POM-stempel, returfjeder i rustfrit stål, NBR tætningsring

Arbejdsprincip

  1. Trykluft kommer ind i port IN og skubber stemplet for at komprimere fjederen og udløser mekanisk den indbyggede mikrokontakt, når trykket overstiger den forudindstillede tærskel.

  2. Kontaktkoblingslogik:

     -- Tryk ≥ indstillet værdi: NEJ lukket, NC åben

     -- Tryk ＜ indstillet værdi: NO åben, NC lukket

  3. Fuldt mekanisk struktur, ingen ekstern strømforsyning påkrævet. Egensikker og stabil til eksplosionsudsatte og ikke-elektriske farlige zoner.

Retningslinjer for hurtig valg

     -- VR3200-01: Lavpris, tør indendørs skabsinstallation

     -- VR3201-01: Fugtige/støvede værktøjsmaskiner, samlebånd, semi-udendørs udstyr

     -- VR3202-01: CE-certificering + jordingsbeskyttelse, kraftig EMC-interferens, eksport af komplette maskiner

     -- Trykjustering: Fabriksindstilling af udløsertryk 0,15 MPa, finjustering via topjusteringsskrue

Typiske anvendelsesscenarier

     -- Detektering af cylinderslag og spændetryk: bekræftelse af fastspænding af emne, overbelastningsalarm

     -- Vakuum chuck negativt tryk feedback: adsorption og registrering af faldende tab af emne

     -- Advarsel om lavt tryk ved hovedluftkilde: luftkompressorfejl og overvågning af rørledningslækage

     -- Åben/lukke tilstand feedback af pneumatiske kugleventiler og butterfly ventiler

     -- Pneumatisk signalkonvertering til eksplosionssikre værksteder uden elektroniske sensorer

SOLH Interchange Advantage

     SOLH VR3200/3201-serien er fuldt drop-in-kompatible med SMC-ækvivalente modeller i overordnet dimension, portgevind, kontaktparametre og justerbart trykområde. Konkurrencedygtige priser og kort leveringstid hjælper kunderne med at reducere masseproduktionsomkostningerne.

Terminal Wiring Definition

     -- COM: Fælles offentlig terminal

     -- NEJ: Normalt åben, leder, når lufttrykket når forudindstillet værdi

     -- NC: Normalt lukket, leder, når lufttrykket er under forudindstillet tærskel

Resumé af én sætning

     SOLH VR3200/3201 strømfri mekanisk pneumatisk-elektrisk relæ konverterer lufttrykssignaler til 1NO+1NC tørre kontaktsignaler med justerbart 0,1~1,0MPa udløsertryk, tilgængelig i åben ramme, IP44 drypsikre og CE jordede versioner til PLC interlock, vakuum kildealarm automatiseringskontrol og overvågning af luftalarmer.
