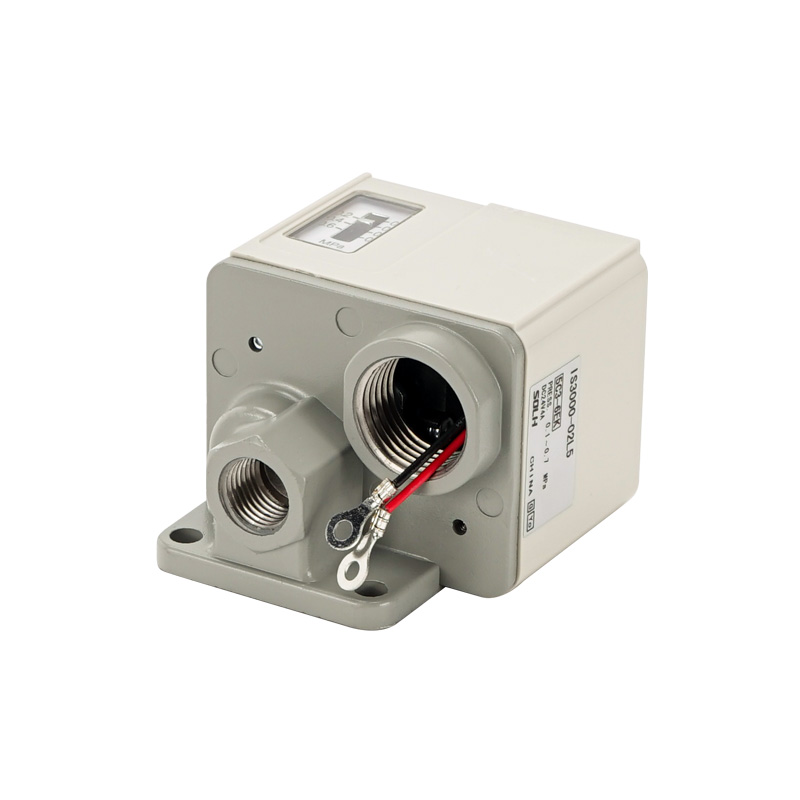

IS3000-seriens mekaniske mikropneumatiske trykafbryder

Mærke: SOLH by Richge Technology

Produktpositionering

     SOLH IS3000-serien er en klassisk stempeldrevet mekanisk mikropressostat. Den skubber en intern mikrokontaktkontakt via lufttryk, der virker på et fjederstempel, og leverer robust direkte elektrisk udgang. Anvendes hovedsageligt til over-/undertryksbeskyttelse i luftkredsløbet og automatisk triggerkontrol, samme kvalitet og kompatibel udskiftning som IS10 reed switch-serien. Perfekt til miljøer med kraftige vibrationer, hvor elektroniske digitale kontakter er ustabile.

Arbejdsprincip og kernestruktur

  1. Driftsprincip

     -- Trykluft skubber det fjederbelastede stempel; når lufttrykket når den forudindstillede tærskel, aktiverer stemplet mekanisk den indbyggede mikrokontakt for at åbne eller lukke kontaktkredsløbet. Når trykket falder til under hystereseværdien, nulstiller fjederen stemplet og genopretter den oprindelige kontakttilstand.

  2. Strukturelle kernekomponenter

     -- Toptrykjusteringsknap: Direkte drejelig indstilling af udløsertrykket uden strømforsyning

     -- Indbygget 1ab mikroswitch: Universal AC/DC belastning, direkte tilslutning af PLC input terminaler eller drev små magnetventiler

     -- Gradueret trykvisningsvindue: Synlig MPa-skala til forudindstillet trykaflæsning i realtid

     -- Trykstøbt aluminiumshus: IP40 støvbeskyttelse, velegnet til almindelige fabriksværkstedsmiljøer

Universal Standard Teknisk Specifikationstabel

Komplet modelkodning og variantforklaring

  1. Modeleksempel: IS3000-02-P

     -- IS3000: Basisserie med standardgevind

     -- 02: Portgevindkode = Rc1/4; suffiks N02 = NPT1/4 amerikansk gevind

     -- P: Indbygget neon indikatorlys (blank = standardmodel uden lys)

 2. Afledte specialmodeller

     -- IS3100: Overflademonteringsvariant af pakning, matchet med modulære luftserviceenheder (AFC/AC-serien) til integreret manifoldinstallation

     -- IS3010: Micro low-load dedikeret model, optimeret til lille DC-signalindgang fra PLC-controllere

Vigtigste produktfordele

  1. Stød- og vibrationsbestandigt kraftigt mekanisk design

     -- Solid stempel + mikrokontakt konstruktion, stabil ydeevne under kontinuerlig vibration fra vibratorer, bankende hamre og stemplingsudstyr, ingen signaldrift eller falsk udløsning.

  2. Enkel kalibrering på stedet uden strøm

     -- Top drejelig justeringsknap + synligt gradueret vindue; tryktærskel kan indstilles offline uden at aktivere styreskabet.

  3. Bred AC/DC-belastningskompatibilitet

     -- Høj 1A kontaktbelastningskapacitet muliggør direkte kørsel af små magnetventiler uden mellemrelæer eller direkte forbindelse til digitale PLC-indgangspunkter.

  4. Ultra-lav hysterese

     -- Maks. dødbånd ≤0,05 MPa, konsekvent trigger- og nulstillingstryk for at undgå hyppig hurtig on-off-cykling af downstream-udstyr.

Matchende typiske industrielle anvendelsesscenarier

  1. Hovedluftkilde lavtryksbeskyttelse

     -- Installeret nedstrøms for luftfilterregulatorsmøreenheder; udløser alarmsignal, hvis forsyningstrykket falder til under 0,4 MPa for at beskytte K/GT-vibratorer, BVP/SK-hamre og pneumatiske aktuatorer mod utilstrækkelig trykskade.

  2. Bekræftelse af cylinderslagposition

     -- Efter at cylinderen er strakt helt ud, stiger kammertrykket til den forudindstillede værdi for at sende kontaktsignal til sammenlåsning af det næste produktionsprocestrin.

  3. Vibratorkredsløbssikkerhedslås

     -- Overvåger driftslufttrykket; afbryder strømmen til XQ hurtige udstødningsventiler, når trykket falder under tærskelværdien for at forhindre vibratorudbrænding forårsaget af undertryksdrift.

Ydeevnesammenligning: IS3000 VS IS10 Reed VS ISE30A digital switch

Resumé af én sætning

     SOLH IS3000-seriens stempelmekaniske pneumatiske trykafbryder har lav hysterese, kraftig vibrationsmodstand og høj kontaktbelastningskapacitet, med gevind-/pakningsmontering og mikrobelastning PLC-varianter tilgængelige, meget brugt til luftkredsløbstryksikkerhedsbeskyttelse og automatiske procesudløsersignaler på vibratorer, cylinderspændestationer og generelt automationsudstyr.
