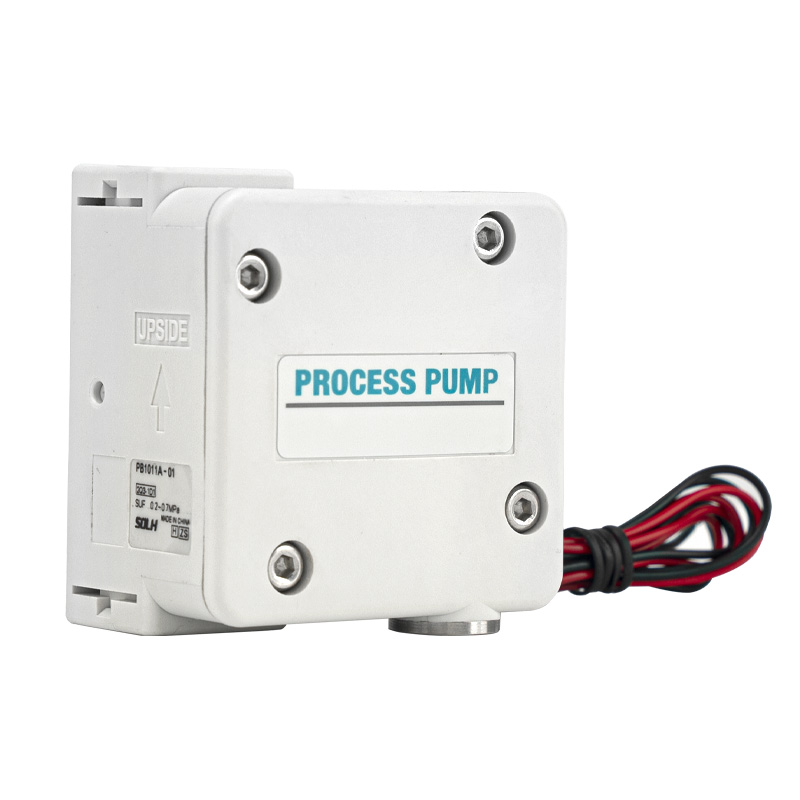

RPB1011-seriens membranpumpe (PB1000A indbygget magnetventiltype)

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH PB1011A tilhører PB1000A miniature enkeltvirkende pneumatisk membranpumpeserie med indbygget magnetventil. Den har en kompakt kontur, fuld korrosionsbestandighed og ingen akseltætningslækage. Designet til mikro til medium flow levering af kemiske opløsningsmidler, rent vand, medicinsk væske og reagens, det er en kompakt præcisionsdoseringspumpe, der er meget udbredt i finkemi-, halvleder- og biotekindustrien.

Modelklassificering og køretilstand

     --  PB1011A: Indbygget integreret 3-ports magnetventil (DC24V), direkte elektrisk signalstyring, plug-and-play ledninger

     --  PB1013A: Ekstern luftpilottype, drevet af uafhængig ekstern magnetventil

     --  Portstørrelsessuffiks: 01 = Rc1/8 standard væskeport

     --  Almindelige komplette modeller: PB1011A-01; PB1011A-01-B (med monteringsfodbeslag); PB1011A-01-N (NPT gevindport)

Kerne tekniske specifikationer (PB1011A)

     -- Drivenhed: Indbygget 3/2 magnetventil, DC24V, strømforbrug 0,35W

     --  Flowområde: 8~2000 mL/min (0,12~120 L/t)

     --  Udledningsarbejdstryk: 0~0,6 MPa

     --  Tørsugeløft: Maks. 2,5 m

     -- Driftsvæsketemperatur: 0~50℃ (ingen isdannelse inde i pumpekammeret)

     -- Maks. tilladt væskeviskositet: 100 mPa·s

     -- Indblæsningslufttrykområde: 0,2~0,7 MPa

     -- Luftforbrug: ≤40 l/min (ANR)

     -- Samlet dimension og vægt: 60×60×41 mm, ca. 170 g

     -- Driftsstøj: ≤64 dB(A); støj reduceres yderligere med afstemt lyddæmper

     -- Membranens levetid: Op til 30 millioner skiftecyklusser

Konfiguration af fugtet delmateriale

      -- Pumpehus: Polypropylen PP / SUS316 rustfrit stål valgfri

     -- Membran og kontraventilkerne: Komposit PTFE + PP

     - Tætningsmateriale: FKM fluorgummi, fremragende modstandsdygtighed over for syre, alkali og organiske opløsningsmidler

     -- Materialefordel: Akselløst tætningsdesign eliminerer medium lækage; fuld korrosionsbestandighed for kemisk opløsning, rent vand, medicinsk reagens og mild syre/alkalivæske.

Arbejdsprincip (PB1011A elektrisk kontroltype)

     -- Solenoid aktiveret ON: Trykluft kommer ind i drivkammeret, skubber membranen for at skifte til venstre; væske inde i pumpekammeret udledes gennem den øvre envejsventil.

     -- Solenoid deaktiveret OFF: Drivkammeret udleder luft; membran nulstilles til højre under indbygget fjederkraft; ny væske suges ind i pumpehulrummet via den nedre indløbskontraventil.

     -- Højfrekvent magnetventil tænd/sluk-cyklus (1~10 Hz) realiserer kontinuerlig væskesugning og -udledning; udgangsflowet kan justeres præcist ved at ændre koblingsfrekvensen.

Installations- og rørkrav

  1. Obligatorisk installationsregel

     -- Væskeudløbsporten (OUT) skal vende opad for at undgå, at luftlås inde i pumpekammeret forårsager strømafbrydelse.

 2. Port Definition & Thread Spec

     -- Væske IN / UD hovedporte: Standard Rc1/8", NPT1/8 valgfri

     -- Luftforsyning SUP-port: M5×0,8 gevind

     -- Udstødning EXH-port: M5×0,8 gevind, kompatibel med AN05-M5 miniature lyddæmper

  3. Monteringshuller

     -- 2 × M4 skruehuller med 6 mm dybde; eller φ4,5 gennemgående huller; dedikeret fodbeslagstilbehør KT-PB1A-5 tilgængelig til fast udstyrsinstallation.

Typiske industrielle anvendelsesscenarier

     -- Fremstilling af halvledere og PV: Kemisk opløsningsmiddeloverførsel, rensevæskecirkulationssløjfe

     -- Medicinsk og biokemisk udstyr: Mikrolevering af reagens, bufferopløsning og biologisk væske

     -- Udskrivnings- og emballeringsmaskiner: Automatisk indføringssystem med blæk, klæbende lim

     -- Miljøbeskyttelse og vandbehandling: Kemisk middeldosering, spildevandsprøvetagning

     -- Generel automationsindustri: Skærevæske, rengøringsmiddel og let olietransport

Retningslinjer for valg af model

     -- Flowtilpasning: Vælg PB1011A for flow ≤2000 mL/min; PB1013A luftpilotmodel til specielle koblingskontrolscenarier (maks. flow 1000 ml/min)

     -- Valg af fugtet materiale: PP pumpehus til generel svag kemisk væske; SUS316 + PTFE combo til stærkt ætsende opløsningsmiddel

     -- Kontroltilstand: Elektrisk direkte kontrol vælg PB1011A; udstyr ekstern låsekobling vælg PB1013A luftpilot type

     -- Ekstra tilbehør: Installer lyddæmper på udstødningsporten for at reducere løbestøj; matchfodsbeslag til langtids fast montering

SOLH Interchange Advantage

     SOLH-PB1011-serien matcher fuldt ud SMC originale PB1011-serie i overordnet dimension, portgevindlayout og alle ydeevneparametre, direkte drop-in-udskiftning uden rørledningsmodifikation med overlegen omkostningsydelse.

Resumé af én sætning

     SOLH PB1011A miniature indbygget solenoide pneumatisk membranpumpe anvender akseltætningsfri lækagesikre PTFE/FKM korrosionsbestandige fugtede dele, understøtter 8~2000mL/min mikro-medium flow dosering, tilgængelig i elektrisk integreret solenoide og eksterne semi-luftpilotversioner til miljøvenlige pumpe til medicinsk trykpræcisionsoverførsel og reagens til kompakte printpræcisionspumper.
