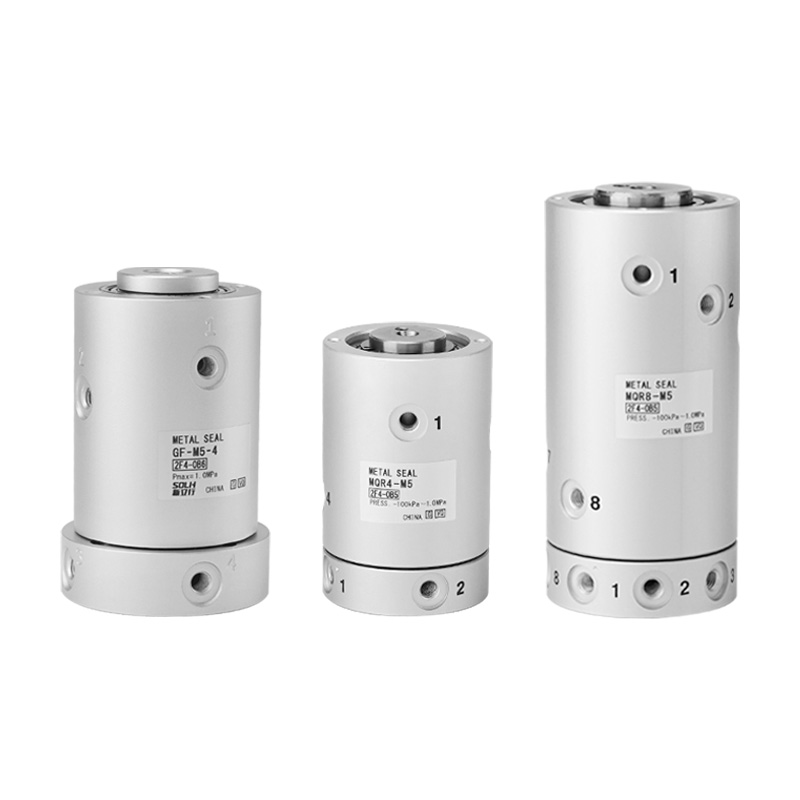

MQR Series Low Torque Gap Seal Rotary Union (SOLH)

Mærke: SOLH by Richge Technology

Produktpositionering

     MQR-serien er en flerkanals roterende union, der anvender berøringsfri metalforsegling med ultralavt roterende drejningsmoment. Specielt udviklet til kontinuerligt roterende dele inklusive robotled, drejeborde og roterende aksler til at levere trykluft og vakuum. Den undgår fuldstændig vridning af rørledningen, har ultrajævn rotation og ultralang levetid for automatiserede roterende pneumatiske systemer.

Kerneproduktfordele

     -- Ultralavt roterende drejningsmoment: Kun 0,003~0,50 N·m, bringer en lille ekstra belastning til drivende servo/motor

     -- Berøringsfri forsegling af metalgab: Ingen gummitætningsringe, ingen klæbning eller fastklemning; problemfri opstart selv efter langvarig statisk opbevaring

     -- Uafhængige flerkanals luftkredsløb: Valgfri 1/2/4/8/12/16 passager med nul krydslækage mellem hvert kredsløb

     -- Ultra-forlænget levetid: Op til 1 milliard rotationscyklusser, fuldstændig vedligeholdelsesfrit design

     -- Tovejsrotation og højhastighedskapacitet: Maksimal rotationshastighed op til 3000 rpm, velegnet til højhastigheds roterende indekseringsudstyr

     -- Kompatibel med dobbelt vakuum og positivt tryk: Driftstrykområde -100kPa ~ 1,0MPa, fungerer til både vakuumsugning og standard luftforsyningssløjfer

Universal Standard Tekniske Specifikationer

     -- Anvendelig væske: Trykluft, inert gas

     -- Driftstrykområde: -100kPa ~ 1,0MPa

     -- Omgivelses- og mellemtemperatur: -10 ~ 80 ℃

     -- Tætningstype: Berøringsfri metalgab-tætningsstruktur

     -- Støttestruktur: Dobbeltlejet styrestøtte

     -- Portgevind: M5×0,8 (indvendigt / udvendigt gevind valgfrit)

     -- Smørekrav: Smørefri, ingen regelmæssig oliepåfyldning nødvendig

Modelparameter Hurtig referencetabel

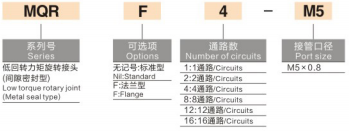

Eksempler på modelnavneregler

     -- MQR4-M5: 4 uafhængige passager, standard M5 gevindport

     -- MQR8-M5: 8 uafhængige passager, standard M5 gevindport

     -- MQR16-M5: 16 uafhængige passager, standard M5 gevindport

Typiske anvendelsesscenarier

     -- Pneumatisk luftforsyning til industrirobotarmled og roterende aksler

     -- Roterende indekseringsborde, roterende cylindre og automationsudstyr til drejeskive

     -- Kontinuerligt roterende luftforsyningssløjfer på automatiserede behandlingsstationer

     -- Roterende vakuumadsorptionsmekanismer til sugekopper og klemmejigs

     -- Roterende pneumatiske kredsløb til emballerings-, tryknings- og elektroniske fremstillingsmaskiner

Retningslinjer for nøgleinstallation

     -- Fastgør det stationære hus, drev den roterende side via forbindelsesplade

     -- Fleksibel koblingssamling anbefales for at eliminere radial offset belastning

     -- Den roterende union kan ikke bære stor radial eller aksial kraft; den bruges kun til medium transmission

     -- Spiral arrangeret portlayout forenkler rørføring og forhindrer rørledningsvikling under rotation

Resumé af én sætning

     SOLH MQR flerkanals metalgab-tætning har et ultralavt roterende drejningsmoment, vedligeholdelsesfri levetid på 1 milliard cyklus, dobbelt vakuum-positivt trykkompatibilitet og valgfri 1~16 uafhængige luftpassager, den ideelle rørlednings-anti-vrid-luftforsyningskomponent til robotled og alt højhastigheds-roterende automationsudstyr.
