IS10 Series Reed Tube Mekanisk Trykkontakt

Mærke: SOLH by Richge Technology

Produktpositionering

     SOLH IS10-serien er en berøringsfri reed-rør (tør reed) mekanisk trykafbryder, grundlæggende trykovervågningskomponent til standard pneumatiske kredsløb. Med enkel kompakt struktur og ultra-pålidelig lang-cyklus ydeevne, er det bredt matchet med FRL luftfilter regulator smøreapparat tre-enheder til real-time lufttryk detektion og interlock signal output.

Arbejdsprincip og intern kernestruktur

  1. Driftsprincip

     -- Trykluft skubber stemplet mod fjederspændingen, den indbyggede magnet på stemplet bevæger sig tæt på reed-røret for at fuldføre magnetisk trigger og kredsløbsledning. Når lufttrykket falder under nulstillingstærsklen, skubber fjederen stemplet tilbage, magneten bevæger sig væk fra reedrøret, og kredsløbet afbrydes.

  2. Strukturelle kernedele

     -- Stempel med integreret permanent magnet: Føler lufttryksforskydning

     -- Reed-rør (tør reed-kontakt): Berøringsfri magnetisk aktivering, ingen mekanisk kontaktslid

     -- Trykjusteringsskrue: Manuel indstilling af udløsningstærskel med skruetrækker

     -- Mekanisk gradueret visningsvindue: Direkte udlæsning af forudindstillet trykværdi i MPa-enhed

Standard kerne tekniske specifikationstabel

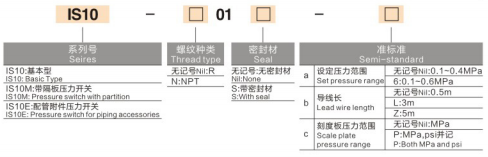

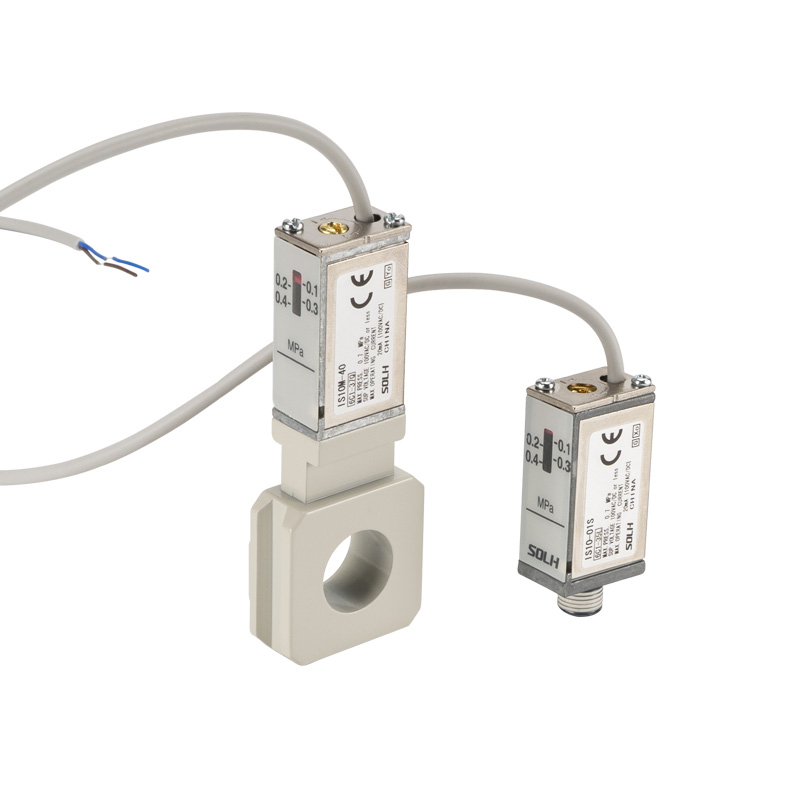

Fuld seriemodel og to monteringstyper

To almindelige installationsstrukturer til forskellige layoutkrav:

  1. Inline gevindmonteringstype (IS10-01S)

     -- Direkte skrueinstallation via R1/8 gevindport, kompatibel med enkelt cylinder, magnetventiludløb og mini individuelle luftserviceenheder.

  2. Manifold-basemonteringstype (IS10M / IS10E)

     -- IS10M udstyret med firkantet spændebase på siden, kan klippes direkte på SMC standard AC modulære FRL tre-enheder uden ekstra adapterfittings, hvilket sparer skabs intern installationsplads.

Kerneproduktets konkurrencemæssige fordele

  1. Ingen mekanisk kontaktslid

     -- Berøringsfri magnetisk reed-udløsning, ingen elektrisk gnist ved kontaktpunktet; levetid 5~10 gange længere end traditionelle mekaniske mikrokontaktpressostater såsom IS3000.

  2. Intuitiv offline trykkalibrering

     -- Sideindbygget MPa-skalavindue, juster indstillingsskruen med skruetrækker; tryktærskel kan indstilles uden strømforsyning på stedet.

  3. Universal AC & DC belastningskompatibilitet

     -- Understøtter al AC/DC spænding under 100V, kan direkte drive miniature magnetventiler eller forbinde digitale indgangsterminaler på PLC uden mellemrelæ.

  4. Miniature letvægts kompakt design

     -- 16 % lettere og 11 % mindre volumen end den gamle generation af IS1000-serien, passer perfekt til højt integreret smalt automatiseret udstyrslayout.

Matchende typiske industrielle anvendelsesscenarier

  1. Hovedluftkilde lavtryksovervågning & alarm

     -- Installeret ved udgangen af ​​FRL tre-enheder; sender interlock alarmsignal, når forsyningstrykket falder til under 0,4 MPa for at beskytte pneumatiske vibratorer og hamre mod utilstrækkelig trykskade.

  2. Bekræftelse af cylinderens fuldslagsposition

     -- Når cylinderen strækker sig helt ud, stiger kammertrykket til forudindstillet værdi for at udsende triggersignal for sekventiel sammenlåsning af næste produktionsstationshandling.

  3. Vibratorkredsløbssikkerhedsbeskyttelse

     -- Realtidsmonitor arbejdslufttryk; afbryd strømforsyningen til hurtig udstødningsventil, når trykket er lavere end tærsklen, undgå vibratorudbrænding forårsaget af svag vibrationskraft.

Resumé af én sætning

     SOLH IS10-seriens berøringsfri reed-rør-trykafbryder tilbyder inline gevindmontering og FRL-manifold-clip-on-varianter, med 0,1~0,6MPa justerbart område, 5 millioner lang levetid og offline trykkalibrering, ideel lavpris kompakt lufttryksovervågningssensor til cylinder, vibrator og generelle pneumatiske automatiseringskredsløb.
