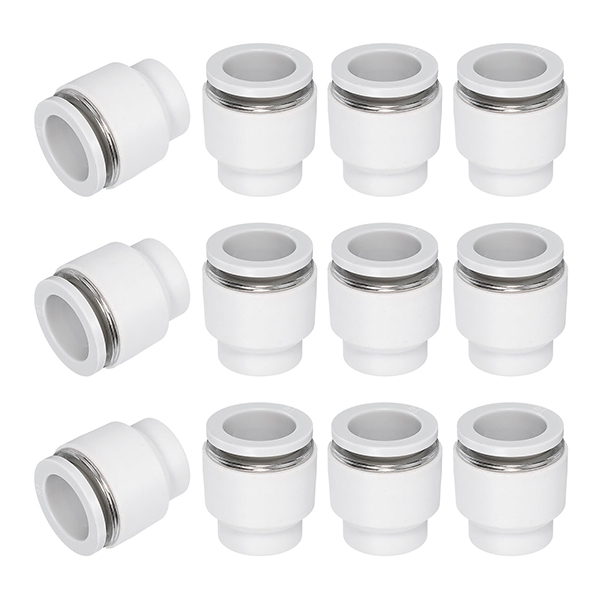

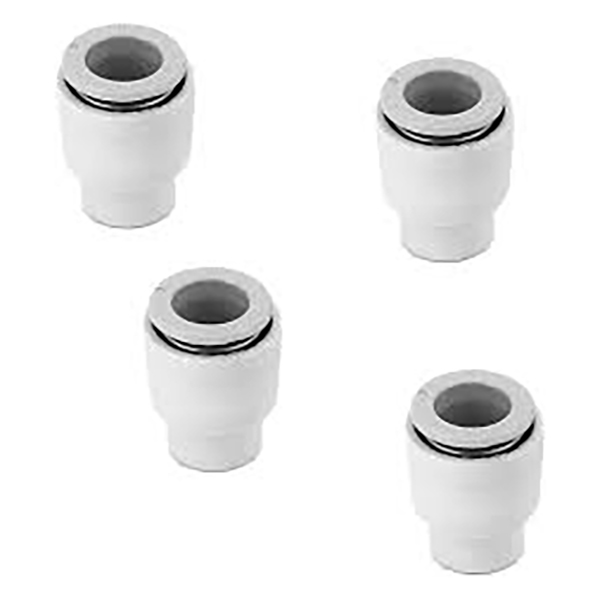

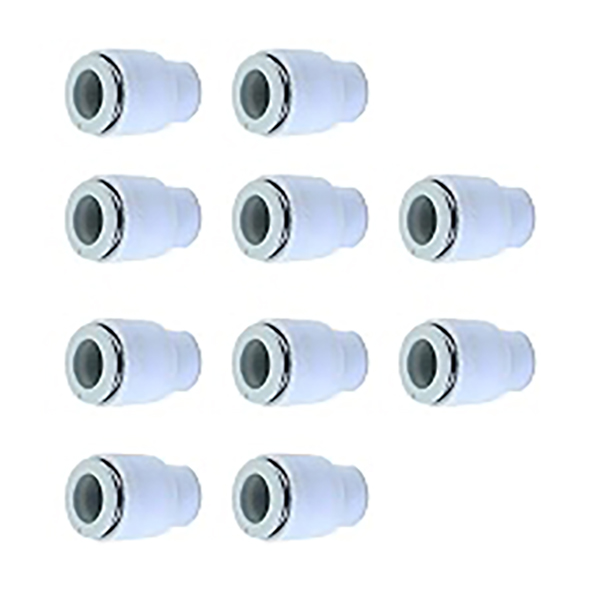

KQ2C Push Fit hun endehætte plastik

SOLH KQ2C Series Push-In Cap | Pneumatisk rørprop til KQ2 One-Touch Fittings

Mærke: SOLH by Richge Technology | SMC KQ2C Equivalent Push-In Tube Plug til KQ2 Series Fittings

1. Produktoversigt

     KQ2C er en dedikeret push-in hætte (rørprop) matchet med SOLH KQ2 seriens pneumatiske fittings. Den er designet til midlertidig forsegling af ubrugte push-in luftrørporte for hurtigt at lukke luftkredsløb, et vigtigt tilbehør til idriftsættelse af pneumatisk system og reserveret portvedligeholdelse.

2. Regel for navngivning af modelkode

  Format: KQ2C□□
     KQ2: SMC 2. generation one-touch fitting serie
     C: Hætte, indstiksrørprop
     □□: Matchet rørets ydre diameter (mm)
  Eksempler:
     KQ2C04: Passer til Φ4mm push-in port
     KQ2C06: Passer til Φ6 mm push-in port (mest populære størrelse)
     KQ2C08: Passer til Φ8mm push-in port

3. Struktur og kerneegenskaber

3.1 Konstruktionsdesign

      Cylindrisk push-in design med profil matchende luftslange, direkte indsat i one-touch porte

      Tætningsprincip: Komprimer den indvendige NBR-tætning inde i fittingen efter indsættelse for at danne pålidelig tætning, ingen ekstra værktøj påkrævet

      Anti-drop design: Låst fast af rustfri stål kæber inde i push-in port efter indsættelse. Tryk på udløserkraven på fittingen for nemt at fjerne hætten.

3.2 Vigtigste fordele

     • Plug-and-play: Værktøjsfri installation, indsæt direkte til tætningsport, hurtig montering og demontering

     • Fuld kompatibilitet: Fungerer med alle KQ2-serien one-touch porte inklusive T/L/U/E/UD/UT/VD/VT typer

     • Pålidelig ydeevne: Vurderet til fuldt system arbejdstryk, understøtter vakuum ned til -100kPa med nul lækagerisiko

     • Kompakt størrelse: Sparer installationsfodaftryk, ideel til styreskabe og trange interne maskinrum

     • Holdbart materiale: PBT engineering plastikhus + NBR tætningsring, slagfast og korrosionsbestandig for lang levetid

4. Standardmodelliste

5. Generelle tekniske specifikationer

6. Applikationsscenarier

     • Idriftsættelse reserveret portforsegling: Forsegl ubrugte push-in porte under idriftsættelse af maskinen for at forhindre luftlækage; tilslut slangen efter testen er færdig

     • Reserveportlukning: Forsegl reserveporte på ventiløer og manifoldfittings (KQ2UD/KQ2UT) for at blokere støv og utilsigtet luftlækage

     • Midlertidigt deaktiveret kredsløbsforsegling: Forsegl porte på midlertidigt deaktiverede cylinderkredsløb under vedligeholdelse af udstyr uden at påvirke andre arbejdskredsløb

     • Vakuumkredsløb anti-lækage: Forsegl ubrugte sugekop-porte på vakuumudstyr for at opretholde et stabilt vakuumniveau

7. Noter om brug

     •Kompatibilitetskontrol: Vælg hætten, der matcher portstørrelsen strengt. Φ6-porten accepterer kun KQ2C06; uoverensstemmende størrelse forårsager tætningsfejl eller mislykket isætning.

     •Fuld indføring: Skub hætten helt ind i porten, indtil der høres en kliklyd, hvilket bekræfter, at kæberne er låst for pålidelig forsegling.

     •Afmonteringsmetode: Tryk udløserkraven på fittingen, mens hætten trækkes udad. Træk ikke voldsomt for at undgå at beskadige de indre kæber.

     • Grænse for arbejdsbetingelser: Ikke egnet til ætsende gas, højtemperaturdamp og andre specielle medier, kun til standard pneumatiske og vakuumapplikationer.

     • Vedligeholdelse og udskiftning: Udskift hætten, når tætningsringen er ældet eller beskadiget for at undgå luftlækage forårsaget af mislykket tætning.

8. Sammenligning: KQ2C Push-In Cap vs Gevindstik
