Mærke: SOLH by Richge Technology | SMC KQ2R Tilsvarende Reducerende Lige One-Touch Pneumatisk Fitting

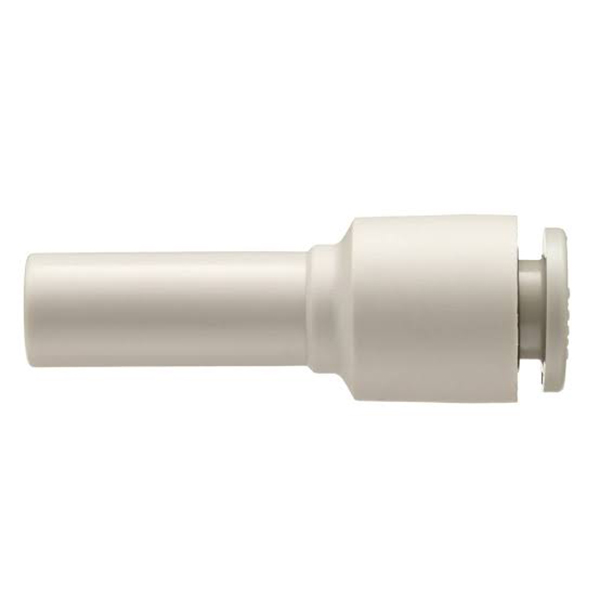

KQ2R er en reducerende lige push-in fitting inden for KQ2 serien, også kendt som rørkoblinger med forskellig diameter. Den er specielt designet til inline-forbindelse af to luftrør med forskellige ydre diametre, et af de mest almindeligt anvendte reducerende tilbehør i pneumatiske systemer.
Modeleksempel: KQ2R06-08
KQ2: SMC 2. generation one-touch fitting serie
R: Reducer, reducerende lige struktur
06: Rørets ydre diameter af porten ① (mm, Φ6mm)
08: Rørets ydre diameter af port ② (mm, Φ8mm)
Strukturelle egenskaber
• Begge ender anvender standard KQ2 one-touch porte; den ene ende til et lille OD-rør og den anden til et stort OD-rør med lige intern flowkanal, der realiserer inline-forbindelse til rør med forskellig diameter.
• Glat tilspidset overgang inde i kanal, lavere tryktab sammenlignet med delt samling (lige fitting + separat reducering). Ideel til flow- og trykfaldsfølsomme pneumatiske kredsløb.
|
Kodesegment |
Beskrivelse |
|
KQ2R |
Seriekode: Reducerende lige push-in fitting |
|
De første to cifre |
Rør OD af port ① (mm) |
|
De sidste to cifre |
Rør OD af port ② (mm) |
|

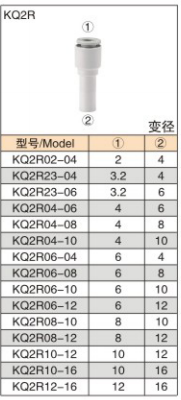

Model |
Port ① Rør OD (mm) |
Port ② Rør OD (mm) |
Typisk anvendelse |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Mikroudstyr, Φ2 til Φ4 slangeforbindelse |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Lille cylinderkredsløb, Φ4 til Φ6 slangeforbindelse |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Standard magnetventilkredsløb, Φ6 til Φ8 (mest populær) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Højt flow kredsløb, Φ8 til Φ10 slangeforbindelse |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Hovedluftforsyningskredsløb, Φ10 til Φ12 slangeforbindelse |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Stort flow hovedstamledning, Φ12 til Φ16 slangeforbindelse |
|
Punkt |
Parameter |
|
Anvendelig væske |
Trykluft, vakuum, rent vand (ikke-frysende) |
|
Driftstryk |
-100kPa (vakuum) ~ 1,0MPa |
|
Sprængtryk |
3,0 MPa ved 23 ℃ omgivelsestemperatur |
|
Driftstemperatur |
-5℃ ~ +60℃; 0 ~ 40 ℃ for vandmedium |
|
Kompatibel slange |
PU-rør, nylonrør, blødt nylonrør, FEP/PFA PTFE-rør |
|
Materiale |
PBT krop + SUS304 rustfrit stål griber + NBR nitrilgummi tætningsring |
Valgregel: Vælg KQ2R til inline-forbindelse af to forskellige OD-rør, ingen ekstra kombinerede fittings påkrævet.
• Rørenden skal skæres fladt og gratfri. Indsæt slangen helt, indtil der høres "klik" for at undgå luftlækage.
• Til fjernelse: tryk på udløserkraven på porten og træk slangen udad; ikke trække med rå magt.
• Trykfaldet stiger med større diameterforskel. Foretrækker modeller med lille diameterforskel under højflowforhold.
• Overgang til rørdiameter: Konverter hoved-Φ8-rør til Φ6-rør via KQ2R06-08 for at matche cylindre i forskellige størrelser uden ekstra adaptere.
• Eftermontering af maskine: Forbind Φ6-slanger fra gammelt udstyr med Φ8-slanger fra ny maskine for kompatibilitet, ingen fuld slangeudskiftning nødvendig.
• Vakuumkredsløbsforbindelse: Par vakuumledninger med forskellige diametre. Design med lav lækage opretholder et stabilt vakuumniveau.
