KQ2U / KQ2UD Series Y-Type Multi-Port Push-in fittings

SOLH KQ2U / KQ2UD serie Y-type multi-port push-in fittings | Pneumatisk manifoldforbindelse

Mærke: SOLH by Richge Technology | SMC KQ2U / KQ2UD Tilsvarende Y Multi-outlet One-Touch Fitting

1. Produktoversigt

     KQ2U er Y-type 1-in 2-out push-in splitter; KQ2UD er Y-type 1-in 4-out push-in manifold. Begge tilhører SOLH KQ2 pneumatisk one-touch fitting-serie. Konstrueret med PBT krop og forniklet messing udvendigt gevind. Direkte plug-and-play til PU-luftslanger, PTFE-tape er ikke påkrævet. Designet til 1-til-2 / 1-til-4 luftkredsløbsopdeling, fuldt udskiftelig med SMC KQ2U / KQ2UD. Udbredt i automationsudstyr, vakuumsugekopper og pneumatisk aktuatorluftfordeling.

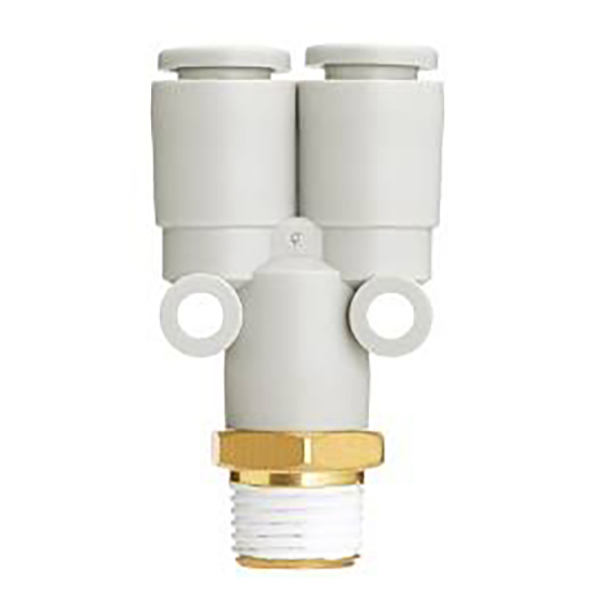

     KQ2U: 1 indløb, 2 udløb (Y-form 1 til 2 delt)

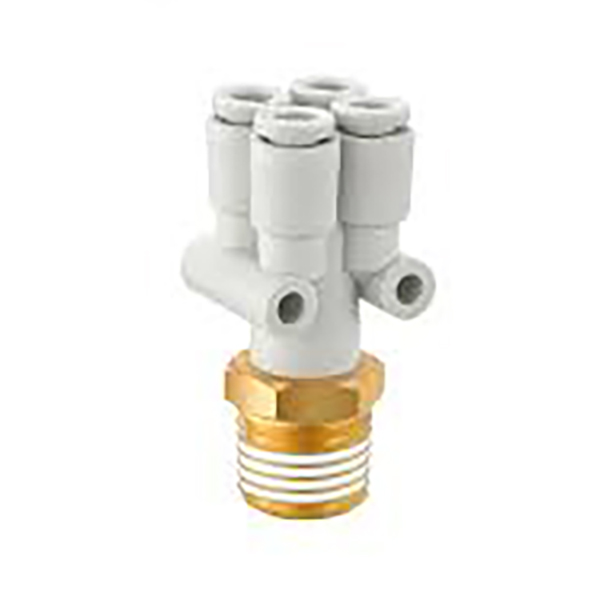

     KQ2UD: 1 indløb, 4 udløb (Y-form 1 til 4 delt)

2. Regler for modelnavne

2.1 KQ2U (1-in 2-out Y-splitter)

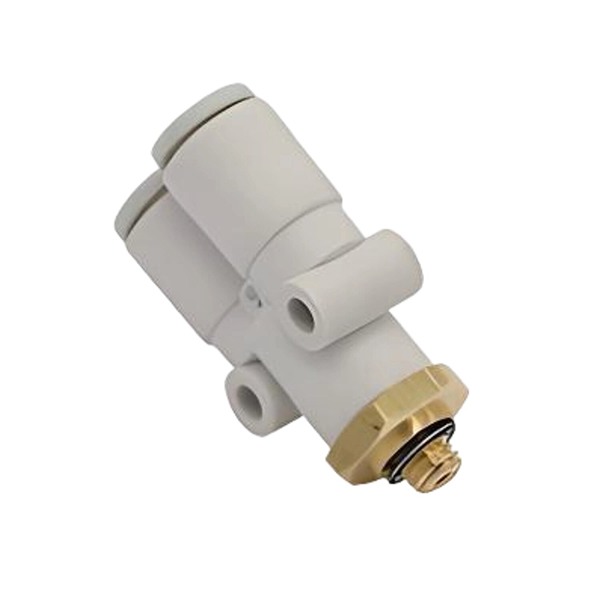

  1.Undergevind version KQ2Uxx-xxS Eksempel: KQ2U06-02S
     KQ2U: Y-type 1-in 2-out fitting
     06: Rør OD af udløbsporte Φ6mm
     02S: Udvendigt konisk gevind R1/4 (S = R udvendigt konisk gevind)
     Trådkode: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

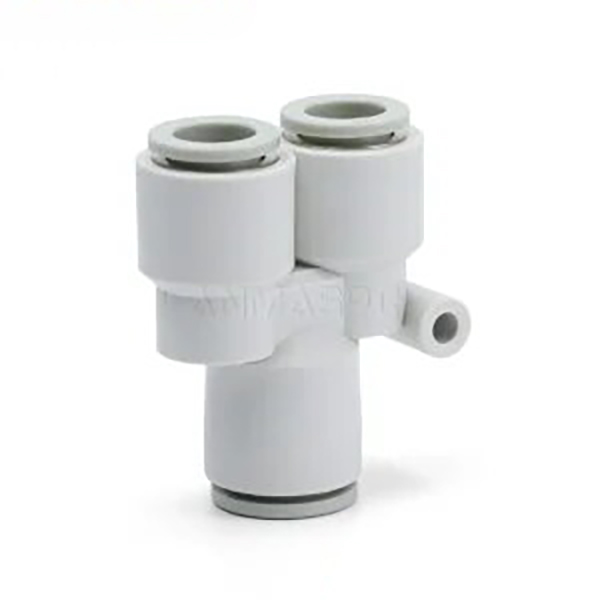

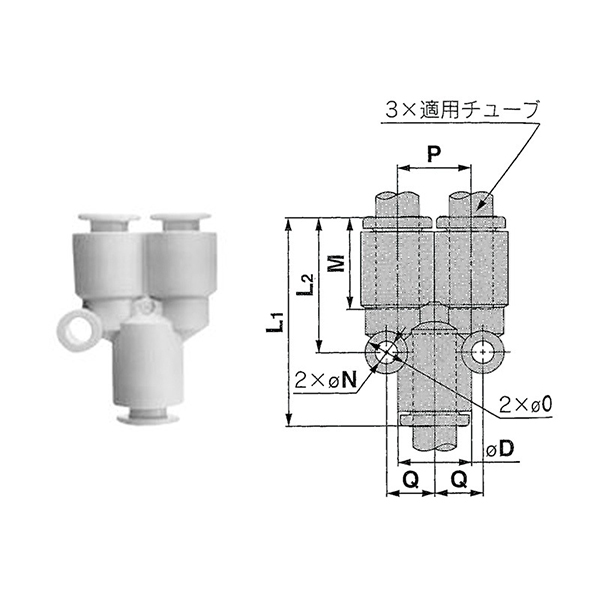

  2. Lige ens diameter rør version KQ2Uxx-00 Eksempel: KQ2U08-00
     Indløb og to udløb deler identisk rør-OD, alle Φ8 mm

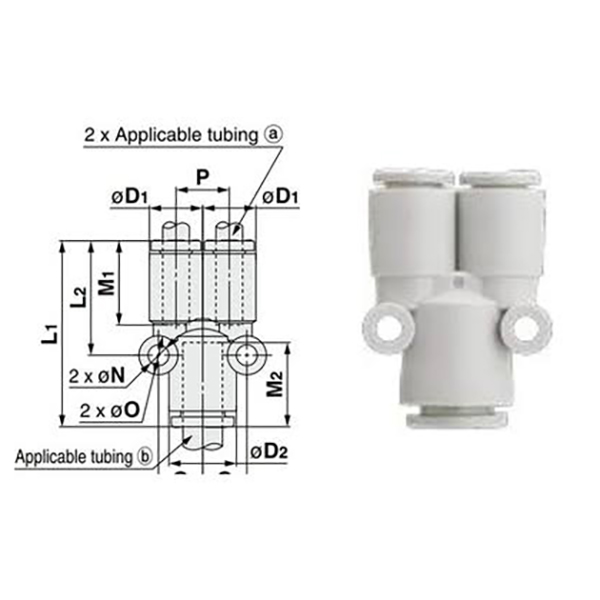

  3. Lige reducerende version KQ2Uxx-yy Eksempel: KQ2U04-06
     To udtag Φ4; hovedindløb Φ6, forskellig diameter reducerende split

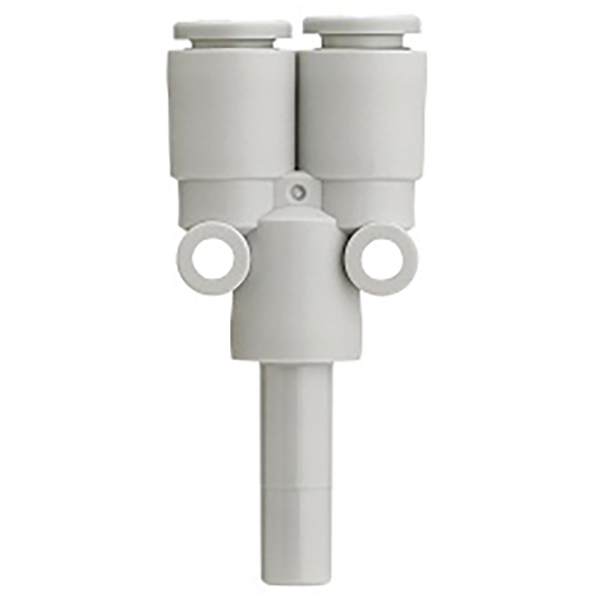

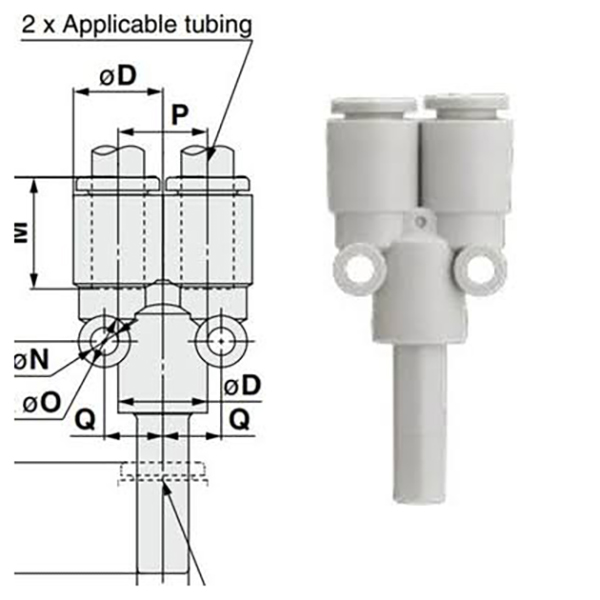

 4. Piggestik version KQ2Uxx-99
     Plaststift stift i bunden, indsættes i hun push-in port for 1-i 2-ud split

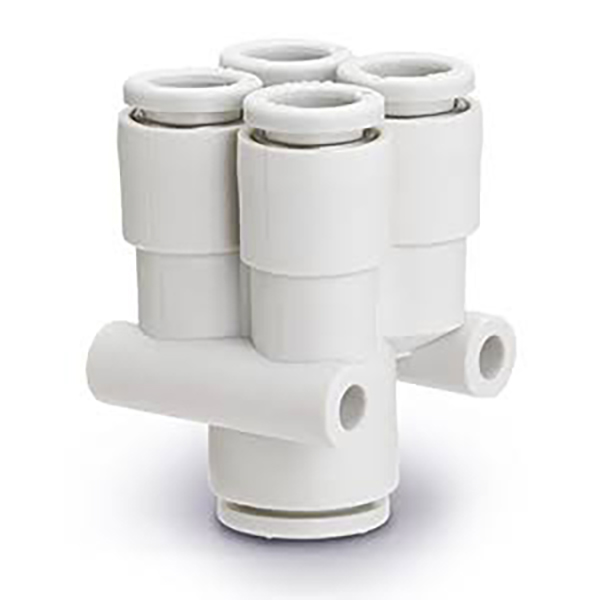

2.2 KQ2UD (1-in 4-out Y-manifold)

  1. Udvendigt gevind version KQ2UDxx-xxS Eksempel: KQ2UD08-03S
     R38 hangevindindløb, fire udgange til Φ8-rør

  2. Reduktionsrør version KQ2UDxx-yy Eksempel: KQ2UD04-06
     Fire udtag Φ4, hovedindgang Φ6, multi-port reducerende distribution

3. Specifikationsoversigtstabel

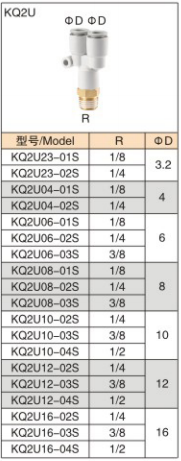

3.1 KQ2U (1-in 2-out Y-splitter)

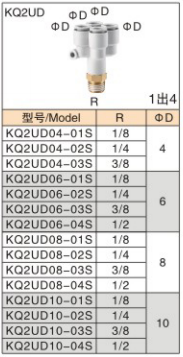

3.2 KQ2UD (1-in 4-out Y-manifold)

4. Generelle tekniske specifikationer

5. Produktegenskaber

     • Fast Push-in samling: Rør indsat for øjeblikkelig tætning. Tryk på den hvide udløserkrave for at fjerne røret, hvilket i høj grad forbedrer samlingseffektiviteten.

     • Flervejs luftdistribution: KQ2U til 1-til-2-deling, KQ2UD til 1-til-4-deling. Centraliseret luftkildefordeling for at forenkle luftdirigeringen.

     • Reduktionsmulighed tilgængelig: Versioner med ens og reducerende diameter til tilslutning af forskellige rørstørrelser.

     • Pålidelig gevindforsegling: Udvendigt forniklet messinggevind med høj korrosionsbestandighed og mekanisk styrke.

     • Kompakt størrelse: Lille fodaftryk til begrænset monteringsplads, meget brugt i manipulatorer, jigs og sugekopmoduler.

6. Typiske anvendelser

     • Vakuumkoparrayopdeling (flere sugekopper deler en enkelt vakuumkilde)

     • Flercylindret luftforsyning til automationsarmaturer

     • Pneumatiske kredsløb til emballeringsmaskiner, 3C-udstyr og sprøjtestøbemaskiner

     • Luftledningsopdeling til pneumatisk inspektion og prøvestik

7. Installationsnoter

     • Skær slangen vinkelret uden grater; grater kan ridse tætningsringen og forårsage luftlækage.

     • Skub slangen helt til bunds, og bekræft, at kraven låser slangen sikkert.

     • Ikke til vand, olie eller stærke ætsende væsker. Kun til trykluft- og vakuumservice.

     • Undgå gentagne bøjninger ved fugeroden for at forhindre plastisk revnedannelse.
