KQ2V Series pneumatiske push-in fittings

SOLH KQ2V-serien pneumatisk Push-in L-grenfittings | SMC KQ2V Tilsvarende

Mærke: SOLH by Richge Technology | KQ2V One-Touch pneumatisk L-konnektorfamilie

1. Produktoversigt

     SOLH KQ2V-serien er udvendigt gevind L-type push-in pneumatiske fittings med flere grenvarianter. Designet til luftkildedistribution og rørledningsretningsændring i pneumatiske kredsløb. Fuldt udskiftelig med SMC KQ2V-serien. Konstrueret med hvid engineering plastik krop og forniklet messing gevind. Hurtig montering uden lim. Kompatibel med PU & PA pneumatiske slanger. Udbredt i automationsmaskineri, vakuum pick & place og cylinderrørsystemer.

  Fem undermodeller til forskellige layoutkrav:

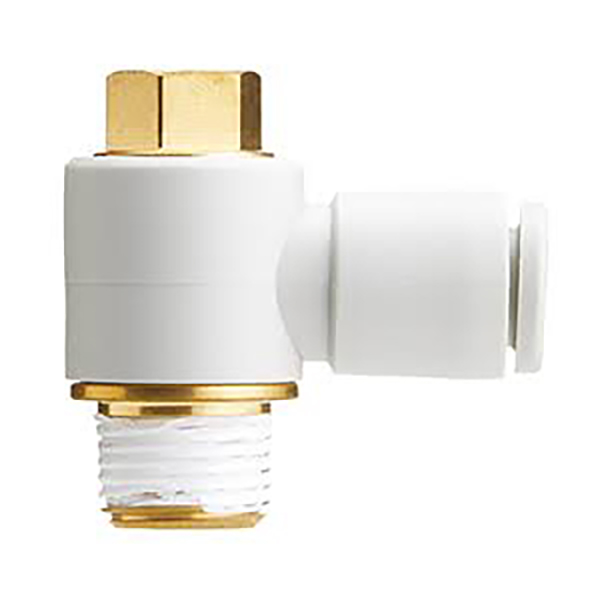

     KQ2V: Standard L type enkeltudtag, udvendig sekskantmontering, 1-in 1-out

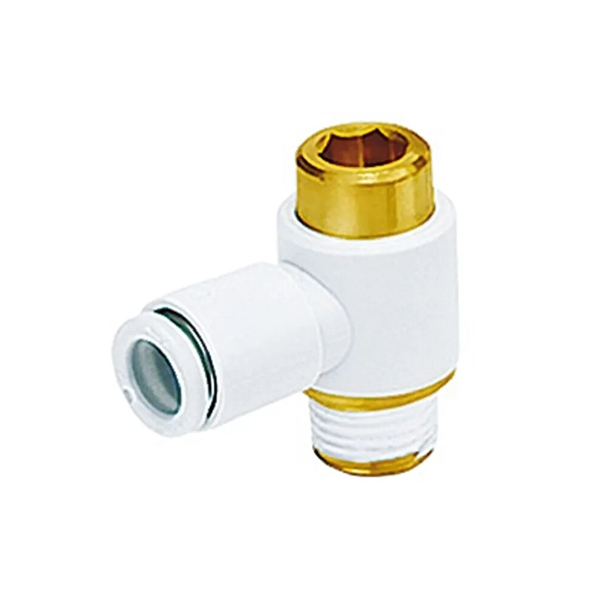

     KQ2VS: Standard L-type enkeltudtag, indvendig sekskantmontering, 1-in 1-out

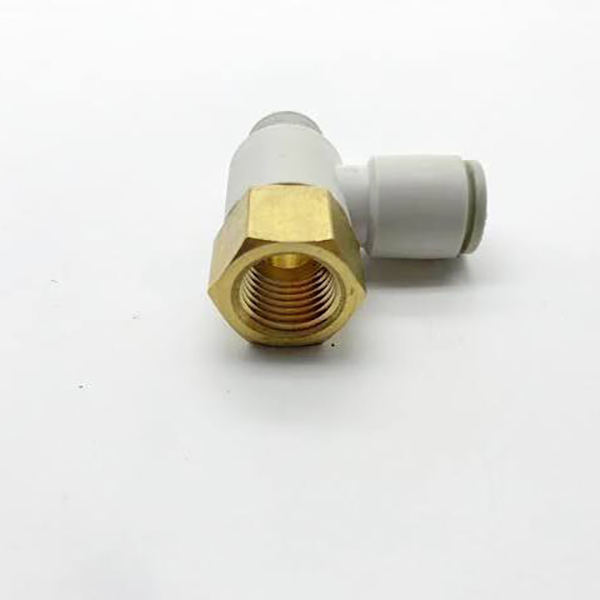

     KQ2VF: Kaskaderbar L-fitting, indvendigt R-gevind + indvendigt Rc-gevind, serieforbindelse tilgængelig, 1-in 1-out

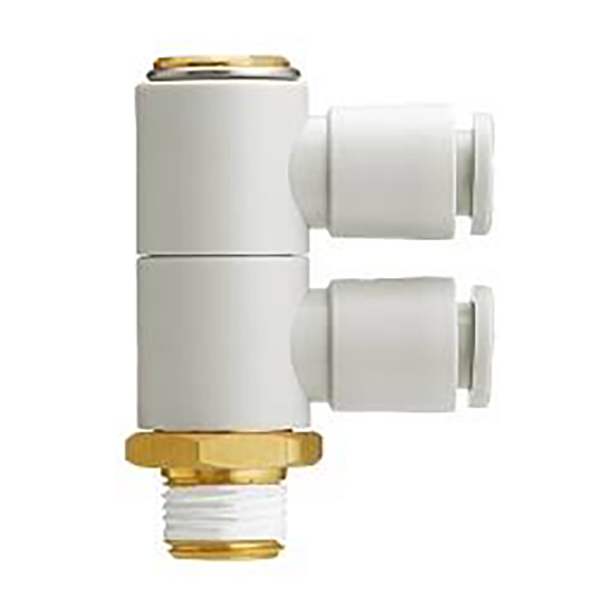

    KQ2VD: Lodret 1-til-2 grenfitting, et hangevindindløb, to slangeudtag med samme diameter

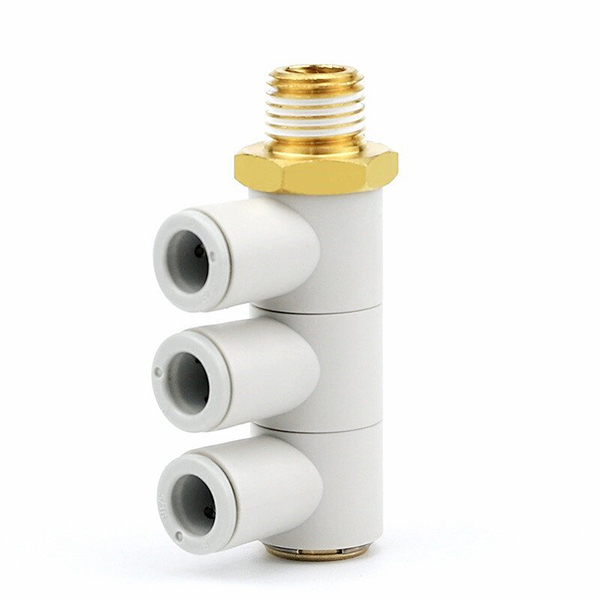

     KQ2VT: Lodret 1-til-3-grenfitting, et hangevindindløb, tre slangeudtag med samme diameter

2. Modelkodeforklaring

  Eksempel: KQ2VD04-01S

      KQ2V = Seriens basiskode

      D  T/S/F = Struktursuffiks

     D: 1-til-2 lodret gren

     T: 1-til-3 lodret gren

     S: Indvendig sekskant L albue

      F: Kaskaderbar L albue

     Intet suffiks: Ekstern hex standard L albue

     04 = Udvendig rørdiameter ΦD: 4mm

     01S = Udvendigt gevind R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

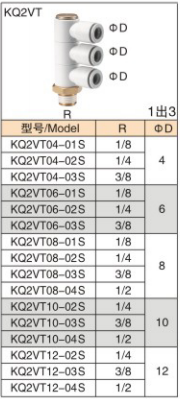

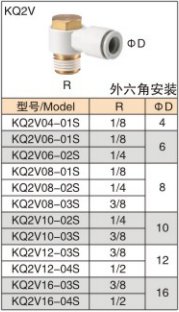

3. Specifikationsoversigtstabel

4. Materiale og driftsbetingelser

5. Undermodel funktioner

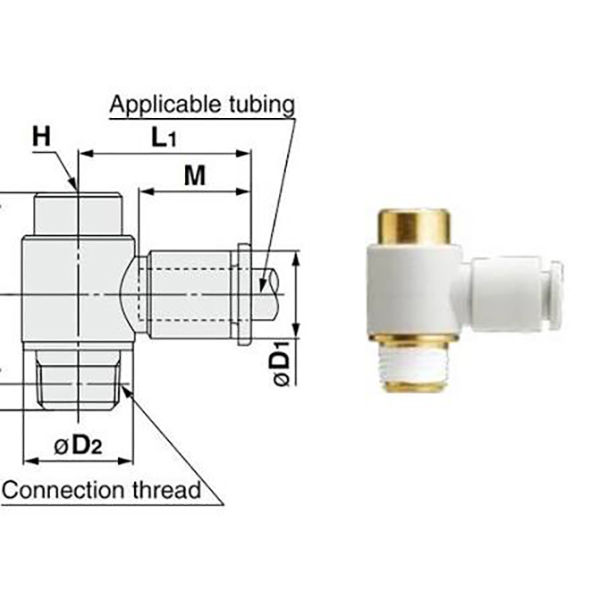

     • KQ2V (Ekstern Hex L Albue): Standard L albue med udvendig sekskantgevind til skruenøglestramning. Den mest udbredte basistype, understøtter max Φ16 store slanger.

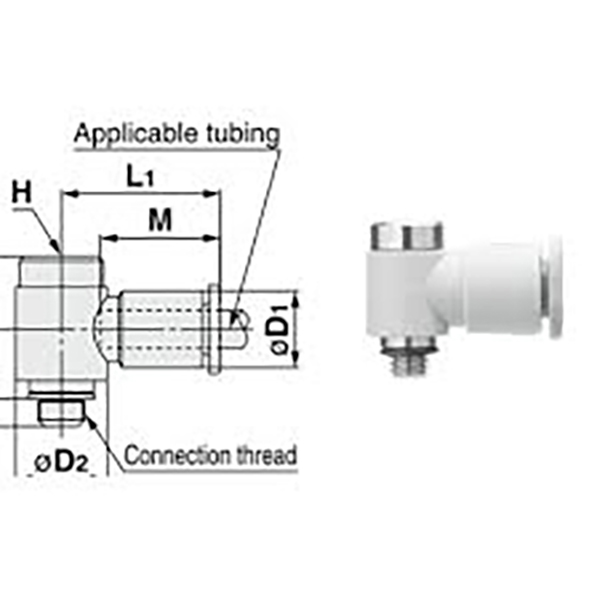

     • KQ2VS (Intern Hex L Albue): Forsænkningsboring indvendig sekskant ved gevindport. Designet til snævert installationsrum. M5 lille gevindvariant passer til miniaturecylindre.

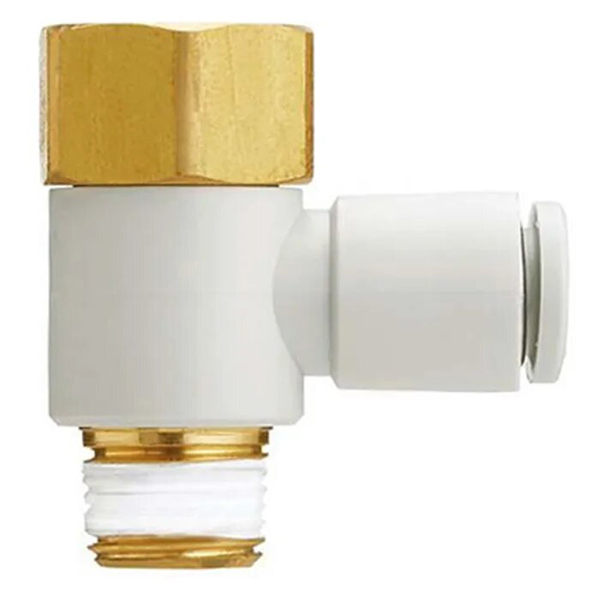

     • KQ2VF (kaskaderbar L albue): Udstyret med indvendigt R-gevind og indvendigt Rc-gevind. Flere fittings kan forbindes i serie til multi-path forgrening, reducerer behovet for manifoldblokke.

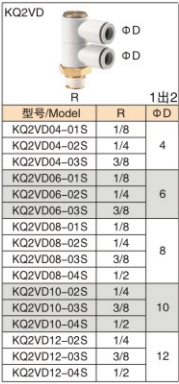

     • KQ2VD (Lodret 1-til-2-gren): Luftindtag med enkelt gevind, lodret opdelt i to lige store slangeudløb. Kompakt 1-i-2-ud luftfordeling, reducerer det samlede antal fittings.

     • KQ2VT (Lodret 1-til-3-gren): Luftindtag med enkelt gevind, lodret opdelt i tre lige store slangeudløb. Mini luftmanifold, almindeligvis brugt til multi-sugekop luftfordeling i automation.

6. Installationsvejledning

     •  Skær rørenden vinkelret og fladt. Indsæt slangen lige i fittingen, indtil du hører et "klik" for at bekræfte låsningen.

     •  Fjernelse af rør: Tryk den hvide udløserkrave på fittingen, og træk slangen udad samtidigt.

     •  Vikl PTFE tape på tråde. Spænd kun på sekskantsektionen; Anvend aldrig drejningsmoment på plastikhus for at forhindre revner.

     •  For KQ2VF-serien i seriel forbindelse skal du sikre korrekt gevindtætning for at undgå luftlækage.

7. Applikationsscenarier

     • Automatiseringsmaskineri

     • Robot vakuum sugekop systemer

     • Luftkildefordeling til pneumatiske cylindre

     • Pneumatiske kredsløb på produktionslinjer

     • Emballeringsmaskiner og testarmaturluftkredsløb
