Mærke: SOLH by Richge Technology | KQ2W Udvidet L-Type One-Touch Albue
 |
 |
 |
KQ2W-serien er L-type forlænget frempinds-push-in-albue inden for SOLH KQ2 pneumatisk fittingfamilie. 90° retvinklet konstruktion. Den ene ende udvendigt gevind (imperialt R konisk gevind / metrisk M fint gevind), den anden ende til PU/PA pneumatisk slangeindføring. Serien inkluderer også ikke-reducerende udvidet version KQ2Wxx-99, begge ender til rørforbindelse til forlængelse af rørledninger og undgåelse af forhindringer.
Kernefordel: Udvidet stilkdesign løser begrænsninger for installationsplads og mekanisk interferens. One-touch-struktur, værktøjsfri isætning og fjernelse af rør. Plasthus + gevindsektion af messing, anti-ældning, kompatibel med pneumatiske og vakuumkredsløb. Direkte importerstatning for SMC KQ2W-serien til oversøiske projekter.
Format: KQ2W □□ - □□S
KQ2W: Seriekode for L-type forlænget albue
□□: Udvendig rørdiameter ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Suffiks:01S02S/03S/04S: Imperial R udvendig gevind (1/8",1/4",3/8",1/2")
M3GM5: Metrisk udvendigt gevind M3×0,5 / M5×0,8
-99: Ikke-reducerende forlænget version, begge ender med samme diameter rørforbindelse, ingen gevind
|
Punkt |
Parameter |
|
Kropsmateriale |
PBT ingeniørplast, høj slagfasthed |
|
Trådsektion |
Messing med nikkelbelægning til rustbeskyttelse |
|
Tætningsmateriale |
NBR nitrilgummi |
|
Kompatibel slange |
PU rør, PA nylon pneumatisk rør |
|
Arbejdstryk |
0~1,0 MPa, anvendelig til vakuum |
|
Driftstemperatur |
-20℃ ~ +60℃ |
|
Tilslutningsmetode |
Push-in; trykudløserring for at indsætte eller afmontere røret |

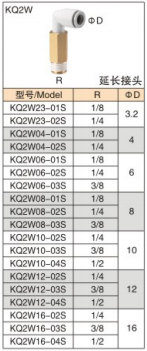

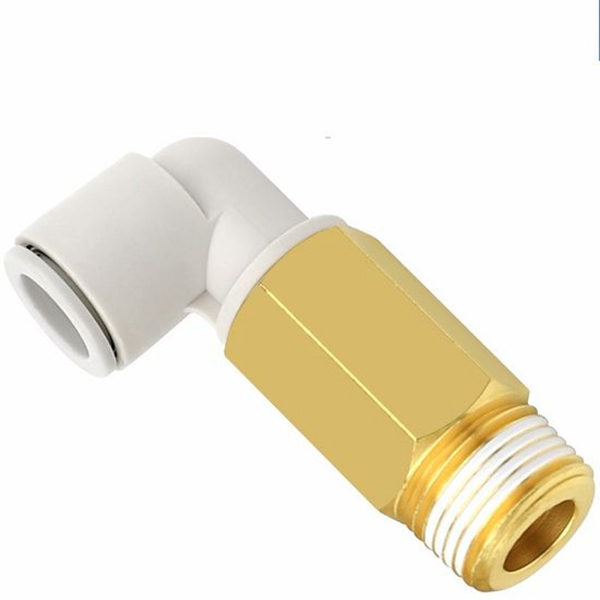

4.1 Imperial R-trådversion (hantråd af messing)
|
Model |
Hantråd R |
Rør ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

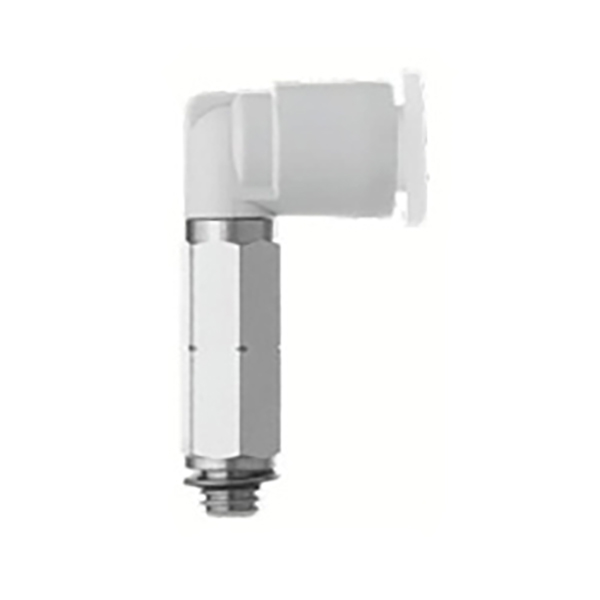

4.2 Metrisk M-trådsversion
|
Model |
Mandlig Tråd |
Rør ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |

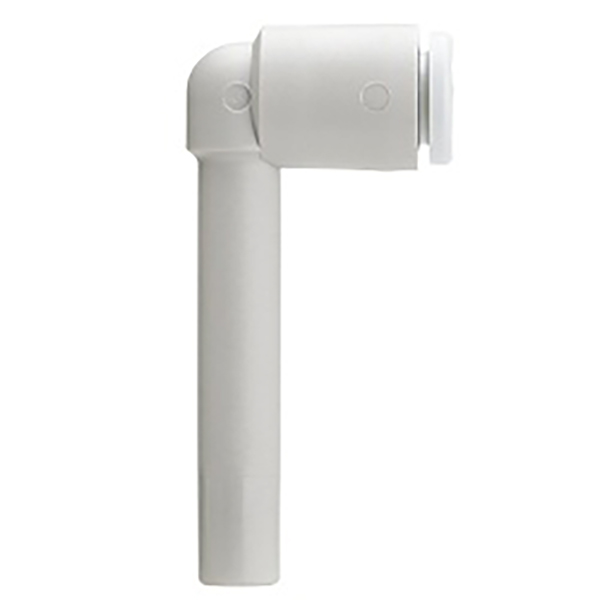

4.3 Ikke-reducerende udvidet version (rør til rør, ingen tråd)
|
Model |
Port 1 ΦD |
Port 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Undgå mekanisk interferens for cylindre, vakuumgeneratorer og magnetventiler; forlænge og omdirigere rørledningens retning
• 90° udvidet slangeføring til robot-vakuumsugekopkredsløb i kompakte automationslinjer
• Direkte erstatning for original SMC KQ2W, importerstatning for omkostningsreduktion
• Skær røret lodret og fladt, sæt det helt ind i bunden for at sikre tætning.
• PTFE-tape kan vikles på tråde; overspænd ikke gevindene for at forhindre revner i fittingkroppen.
• Fjernelse af rør: Tryk på den hvide udløserring, og træk røret udad samtidigt.
