KQ2Y Series Male Run Tee Push-in fitting

SOLH KQ2Y Series Male Run Tee Push-in fitting | Service Tee pneumatisk konnektor

Mærke: SOLH by Richge Technology | SMC KQ2Y Tilsvarende han Run Tee (Service Tee) One-Touch Fitting

1. Produktoversigt

     KQ2Y er Male Run Tee (almindeligvis kendt som Service Tee) fra SOLH KQ2 one-touch fitting-serien. Dens kernekonfiguration er1 udvendig gevindindgang + 2 indstiksudtag med ens diameter. Den forgrener to luftrør direkte fra hovedgevindporten og er en af ​​de mest udbredte forgreningsfittings i pneumatiske systemer.

2. Regler for modelnavne

  Eksempel på modelopdeling:KQ2Y06-01AS
     KQ2: KQ2-serien anden generation af push-in fitting (hvid krop)
     Y: Run Tee, hangevind T-type T-shirt (1 gevindindgang, 2 push-in udgange)
     06: Yderdiameter af rør til indstiksudtag: φ6mm
     01: Udvendig gevindspecifikation (R18; metrisk M3/M5/M6)
     A: Pakningstætning til gentagen montering og demontering; S: Forpåført gevindtætningsmiddel, kan ikke genbruges; N: Forniklet korrosionsbestandig

  Eksempel:KQ2Y04-M5A → M5 hangevindindløb, dobbelt φ4mm indstiksudtag, pakningstætning.

3. Struktur og kerneegenskaber

  3.1 T-type struktur (1 ind, 2 ud)

     • Fjord: Udvendigt gevind (Metric M / Imperial R), forbindes til ventiler, luftcylindre og hovedrørledninger

     • Outlets: 2 indstiksporte med ens diameter til PU/nylonslanger, værktøjsfri tilslutning

     • Gevindendestøtter360° rotation. Orienteringen kan frit justeres efter montering for at eliminere vridningsbelastning på slangen.

  3.2 Vigtigste fordele

     • Servicevenligt design: Det er ikke nødvendigt at skære hovedslangen over. Forgrening direkte fra gevindport for nem tilføjelse og vedligeholdelse af kredsløb.

     • Kompakt og let: PBT plastikhus + forniklet messingtråd, lille fodaftryk og lav vægt.

     • Vakuum kompatibel: Virker fra -100kPa vakuum op til 1,0MPa positivt tryk, velegnet til vakuumkredsløb.

     • Høj tætningsevne: NBR tætningsring. Type A-pakning tillader gentagen demontering; Type S præ-coated fugemasse forhindrer lækage.

     • Nem udløsning af rør: Rund udløserknap. Tryk for at fjerne slangen uden at beskadige den ydre væg.

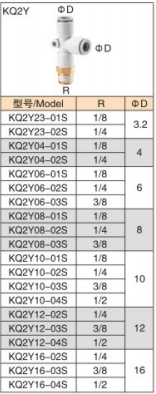

4. Model & Specifikationsliste

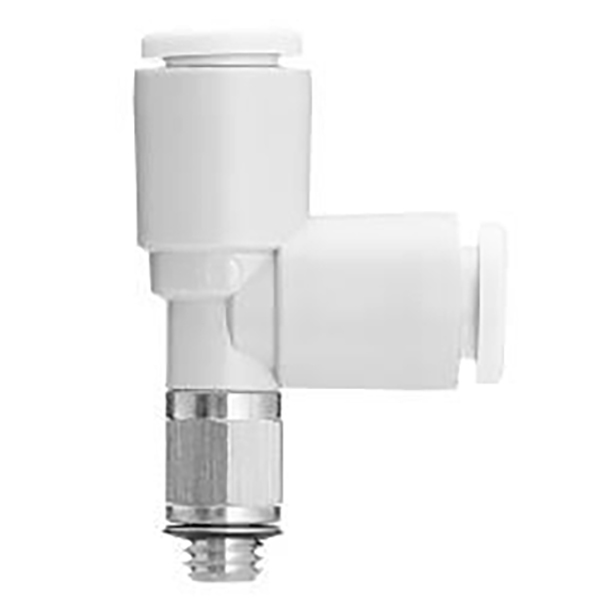

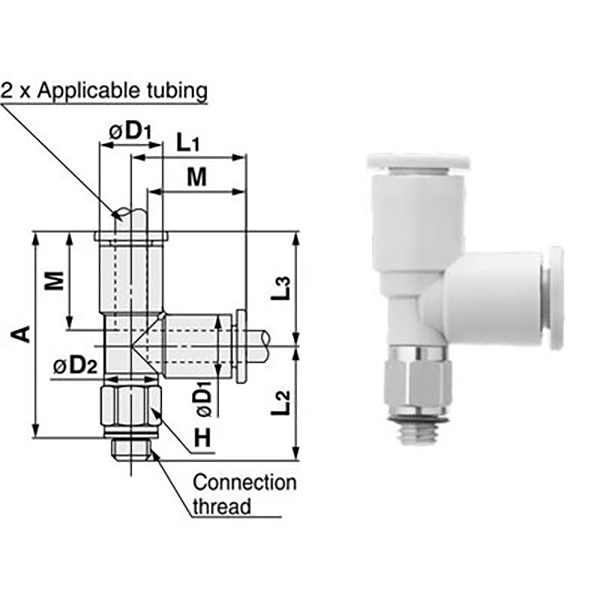

  4.1 metrisk gevind (M3/M5/M6)

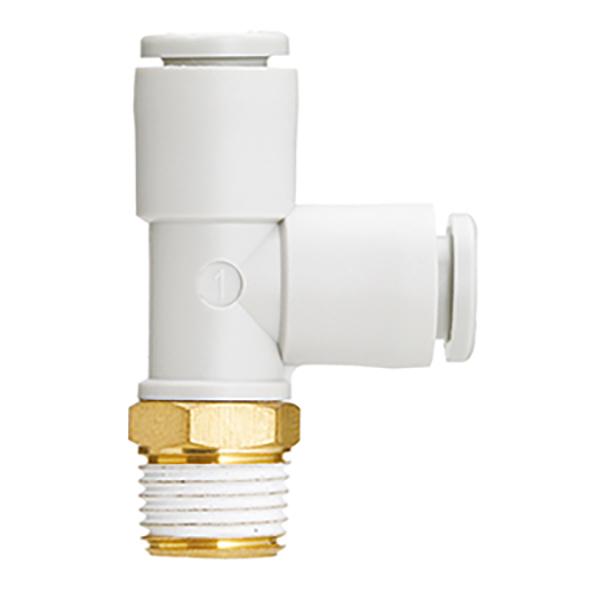

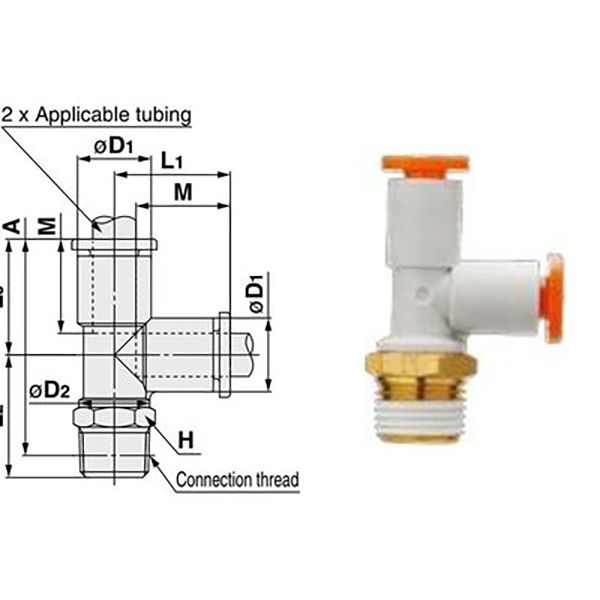

  4.2 Imperial rørgevind (R1/8 ~ R1/2, industristandard)

5. Generelle tekniske specifikationer (KQ2 Series Standard)

6. Sammenligning af udvalg: KQ2Y vs KQ2D vs KQ2T

7. Retningslinjer for valg og installation

  Valgvejledning

     • Afgrening fra magnetventil/cylinder udvendig gevindport → KQ2Y (f.eks. KQ2Y06-01AS)

     • 1-til-2 opdelt i mellemrør, lavt støjkrav → KQ2D

     • Standard retvinklet opdelt, omkostningsfølsomt projekt → KQ2T

  Installationsnoter

     • Skær røret fladt uden grater. Indsæt slangen helt, indtil du hører et klik for at undgå luftlækage.

     • Type A (pakning) kan adskilles gentagne gange; Type S (præ-coated fugemasse) skal genforsegles efter adskillelse.

     • Til vakuumapplikationer skal du vælge Type A med NBR-tætning for at opretholde et stabilt vakuumniveau.

8. Typiske anvendelser

     • Magnetventilens udløbsforgrening: KQ2Y06-01AS monteret på R1/8 port på 5/2-vejs magnetventil til at forsyne to luftcylindre.

     • Synkroniseret cylinderkontrol: KQ2Y08-02AS på hoved R1/4 gevindport til opdeling i to φ8 rør til dobbelt cylinder synkron aktivering.

     • Eftermontering af vakuumkredsløb: Forgrening fra vakuumgeneratorens hovedgevindport til vakuumsugekopper, let at vedligeholde og modificere.
