Mærke: SOLH by Richge Technology | KQ2T Tee & Cross One-Touch pneumatiske fittings
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T-serien tilhører SOLH fuld KQ2 pneumatisk one-touch fitting-familie, med værktøjsfrit hurtig plug-and-play design til 3-vejs og 4-vejs luftrørledningsforgrening. Denne produktlinje dækker T-type T- og kryds-type fire-vejs fittings, inklusive ens diameter, reducerende, hangevind (imperial/metrisk) versioner for at imødekomme forskellige krav til pneumatisk kredsløbsomledning og rørledningsforbindelse.
Klassifikation af undermodel:
KQ2T: T-type 3-ports T-fitting (lige diameter / reducerende / udvendig gevindtype)

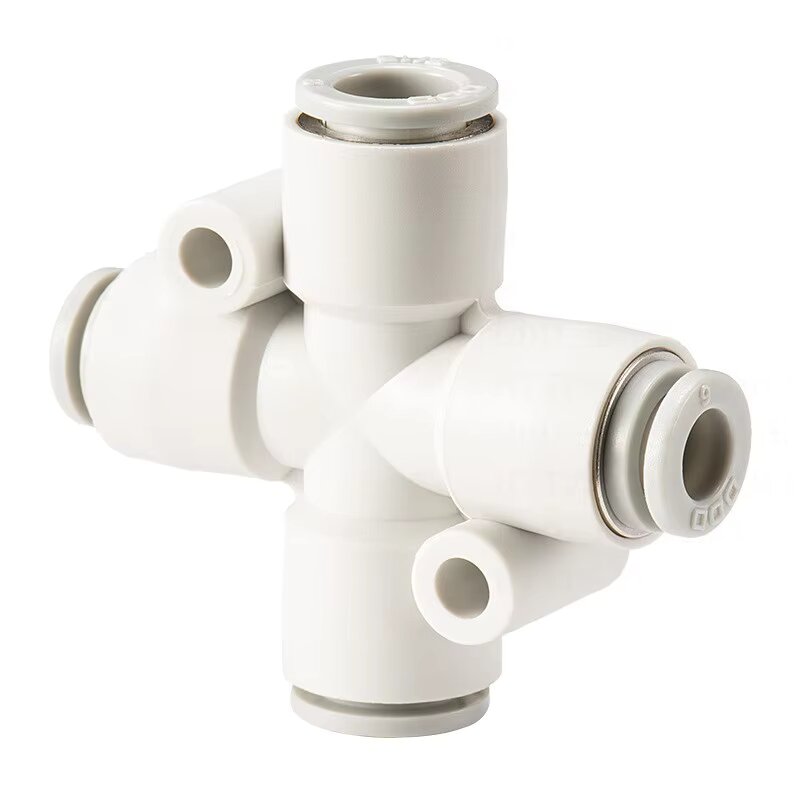

KQ2TW: Kryds 4-vejs fitting (lige diameter for alle porte)
KQ2TX: Kryds 4-vejs fitting (1. reducerende specifikation)
KQ2TY: Kryds 4-vejs fitting (2. reducerende specifikation)
Kernemateriale og ydeevne: Højstyrke PBT plastikhus, rustfrit stål holdekløer, NBR nitrilgummi tætningsringe. Fuldt kompatibel med PU og PA nylon pneumatiske rør, velegnet til både vakuum undertryk og trykluft positivt tryk pneumatiske kredsløb, udbredt i automatiseret udstyr og robotluftdistributionssystemer.

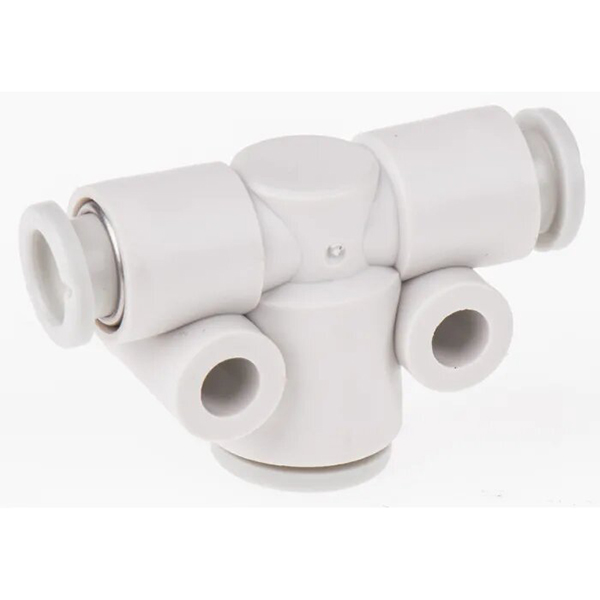

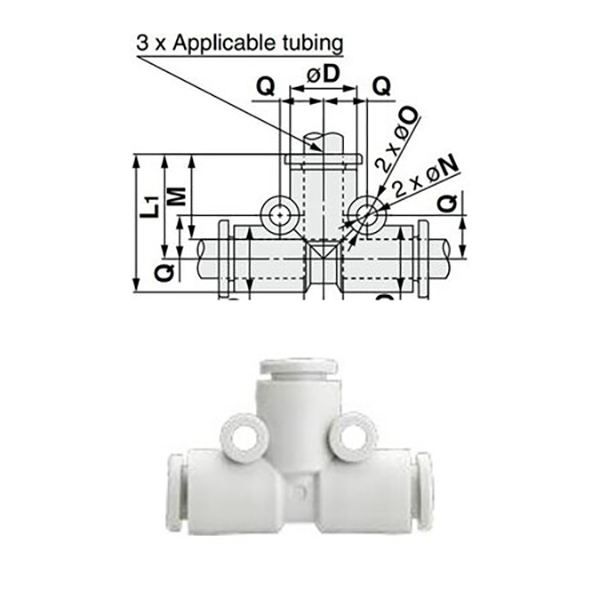

2.1 T-shirt med samme diameter (KQ2T□□-00, trådløs 3-vejs samme størrelse)
Tre porte anvender identisk rørdiameter, ingen gevinddesign, dedikeret til lige luftafledning af pneumatiske rørledninger med samme specifikationer.
|
Model |
Rør ydre diameter ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

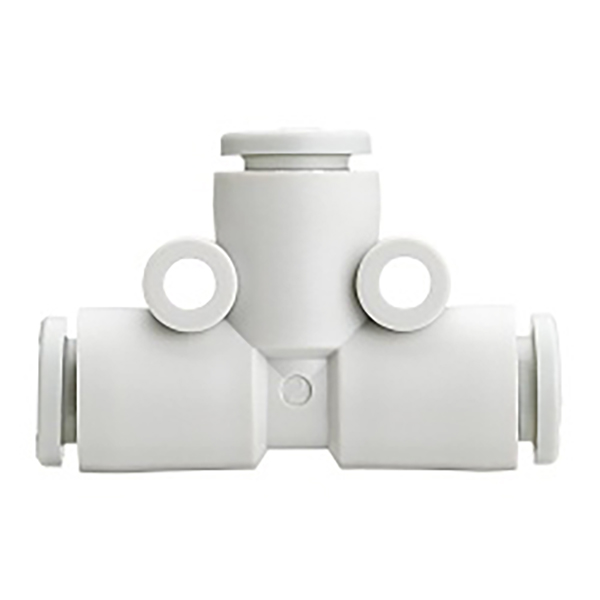

2.2 Reducerende T-stykke (KQ2T①-②, dobbeltstørrelses rørledningskonvertering)
Begge sideporte anvender ① diameter, den midterste topport vedtager ② diameter, der bruges til rørledningskonvertering og flowfordeling af pneumatiske rør af forskellig kaliber.
|
Model |
Sideport ΦD ① (mm) |
Midterste port ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

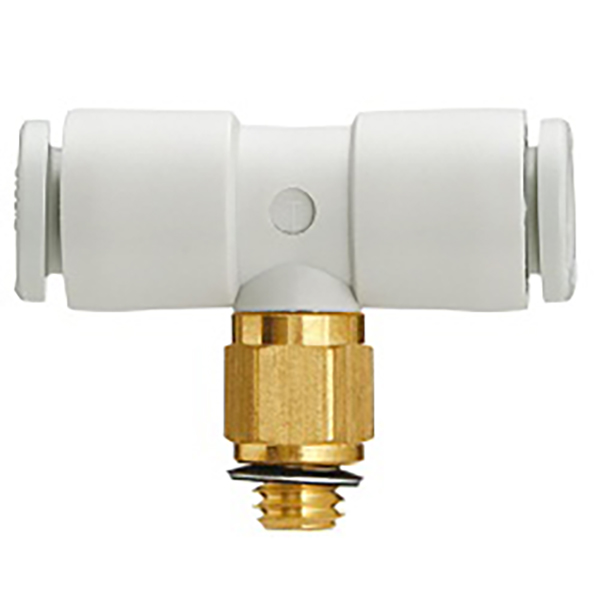

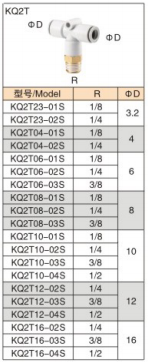

2.3 Imperial R Taper hantråd T-shirt
Begge sideporte til rørindføring, midterport med imperialt R konisk hangevind til gevindforbindelse med pneumatiske ventiler, cylindre og andre komponenter.
|
Model |
R Tråd Spec |
Rør ydre diameter ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

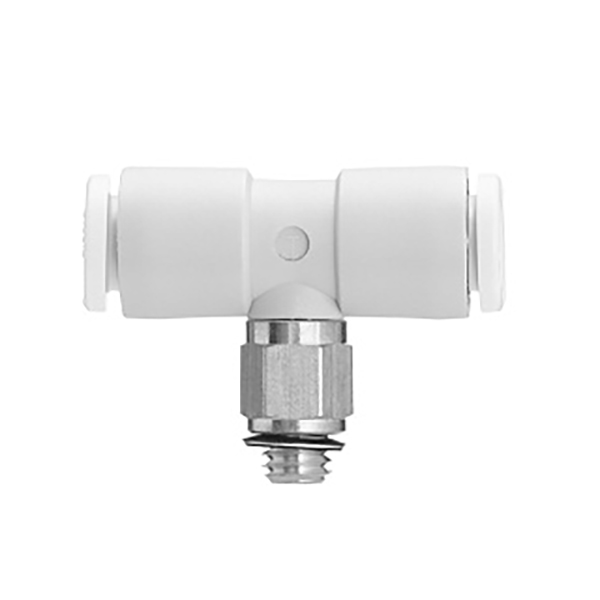

2,4 metrisk han-T-shirt med fint gevind
Begge sideporte til rørindføring, midterport med metrisk fint hangevind, velegnet til pneumatiske miniaturekomponenter og præcisionsautomatiseringsudstyrsrør.
|
Model |
Metrisk tråd Spec |
Rør ydre diameter ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1,0 |
6 |

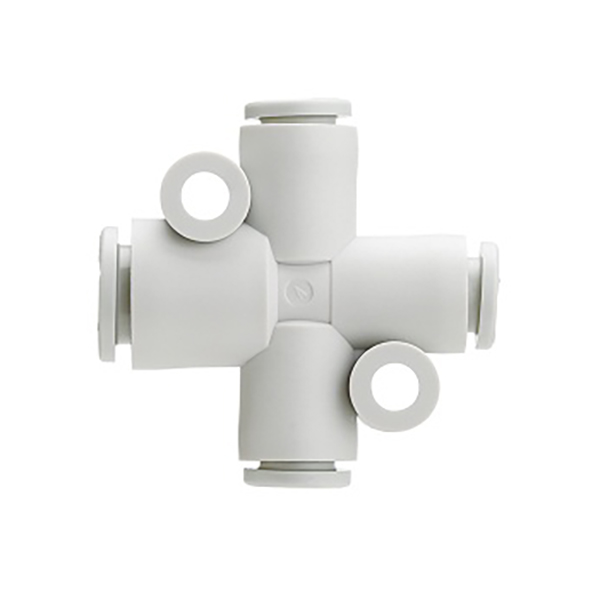

3.1 KQ2TW krydspasning med lige diameter (4 porte samme størrelse)
|
Model |
Rør ydre diameter ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |
3.2 KQ2TX Reducerende krydspasning (Type 1)
|
Model |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |

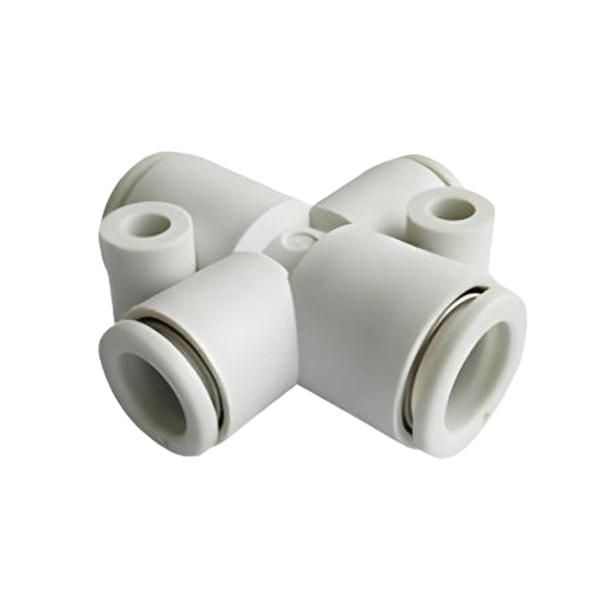

3.3 KQ2TY Reducerende krydspasning (type 2)
|
Model |
Port ΦD ① (mm) |
Port ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Punkt |
Parameter |
|
Kompatibel slange |
PU rør, PA nylon pneumatisk rør |
|
Arbejdstryksområde |
-100kPa (vakuum) ~ 1,0MPa (positivt tryk) |
|
Driftstemperatur |
0℃ ~ 60℃ |
|
Tilslutningsmetode |
One-touch push-in; Tryk på udløserringen for at afmontere slangen |
|
Kernemateriale |
PBT-hus, rustfri stålklo, NBR-gummitætning |
• Luftkildeforgrening og rørledningsomledning til automatiseret produktionsudstyr
• Pneumatisk kredsløbsfordeling til robotarme og vakuumsugekopsystemer
• Flervejs luftfordeling til cylinder pneumatiske kontrolsløjfer
• Kompakt rørledningsforbindelse og diameterkonvertering til præcisionspneumatiske systemer
• T-shirt med samme diameter: Vælg KQ2Txx-00 til 3-vejs rørledninger med fuldstændig ensartede rørdiametre
• Reducerende T-shirt: Vælg KQ2T①-② til rørledninger med samme sidediameter og forskellig mellemdiameter
• T-shirt med gevind: Vælg KQ2Txx-01S (imperial) / M-serien (metrisk) til gevindforbindelse med ventiler og cylindre
• 4-vejs krydsfordeling: Vælg KQ2TW/TX/TY-serien til scenarier, der kræver fire-vejs rørledningsforgrening
