KS / KX serie drejelige roterende push-in fittings

SOLH KS / KX serie drejelige roterende push-in fittings

Mærke: SOLH by Richge Technology | 360° Roterende Pneumatisk Rotary Union

1. Produktoversigt

  KS / KX-serien er roterende drejelige push-in fittings designet til 360° kontinuerlig rotation og oscillerende applikationer såsom robotmanipulatorer, roterende borde og oscillerende cylinderender. De forhindrer luftslanger i at filtre, sno sig eller blive trukket fra hinanden under bevægelse.

     • KS = Standard drejelig type (enkelt kugleleje)

     • KX = High-speed drejelig type (dobbelte kuglelejer)

2. Kerneforskel: KS vs KX

     • KS Standard Type: Enkelt kugleleje, lavt drejningsmoment. Maks. hastighed: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Velegnet til mellem-lav hastighed oscillation og intermitterende rotation.

     • KX højhastighedstype: Dobbelte kuglelejer, ultralavt drejningsmoment, jævnere rotation. Maks. hastighed: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Velegnet til kontinuerlig højhastighedsrotation og hyppige oscillationer.

3. Kernefunktioner

     • ✅ 360° fri rotation: Indbygget lejesamling eliminerer rørknuder og vridning ved roterende ender.

     • ✅ Lavt rotationsmoment: Kun 0,006～0,022 N·m ved 0,5 MPa, minimal ekstra belastning på bevægelsesakser.

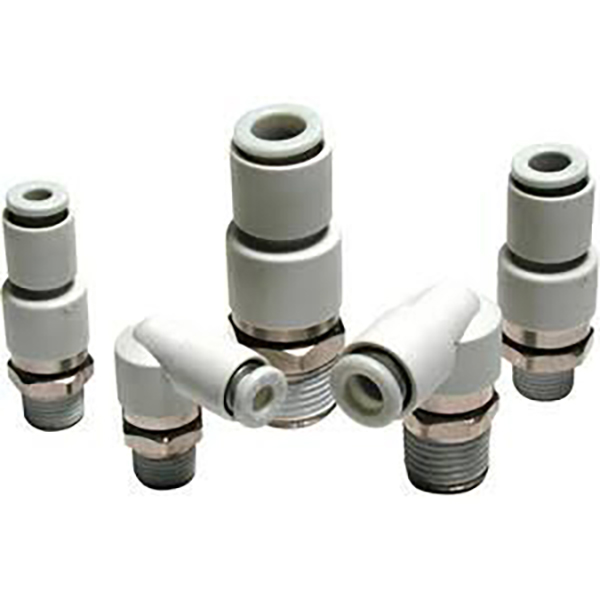

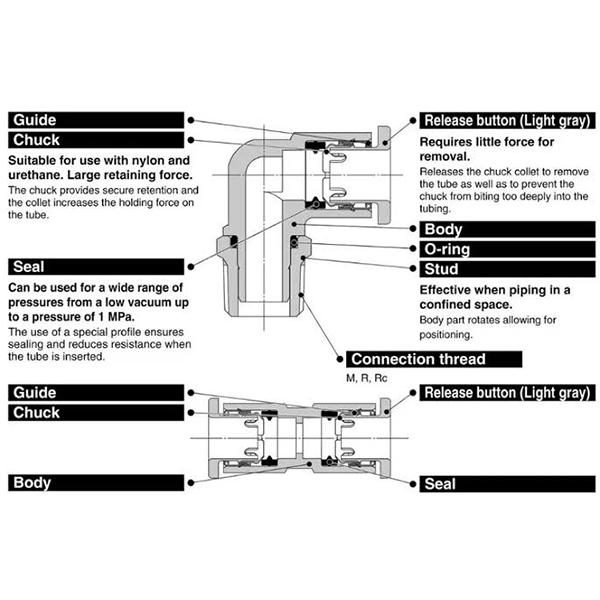

     • ✅ Anti-rotation intern struktur: Forhindrer slangen i at spinde sammen med fittingen og forlænger slangens levetid.

     • ✅ Kobberfrit byggeri: Elektrofri fornikling, anvendelig i kobber-begrænsede miljøer (halvleder, fødevareforarbejdning, medicinsk).

     • ✅ Push-to-Connect: Kompatibel med φ4/φ6/φ8/φ10/φ12 PU, nylon og bløde nylonrør. Automatisk lås ved indsættelse, tryk på kraven for hurtig udløsning.

     • ✅ Vakuum kompatibel: −100 kPa ~ 1,0 MPa (Anbefales ikke til kritisk vakuumholding på grund af mindre iboende lækage).

     • ✅ Gevind forbelagt tætningsmiddel (S-suffiks): Standard option; der kræves ingen PTFE-tape under installationen.

4. Modelnavngivning og eksempler

  KS Standard Series

     • KSH06-02S: Lige (H), φ6 rør, R1/4 gevind, præ-påført tætningsmiddel (S)

     • KSL08-01S: Albue (L), φ8 rør, R1/8 gevind, præ-påført tætningsmiddel (S)

  KX High-Speed-serien

     • KXH04-M5: Lige (H), φ4 rør, M5×0,8 metrisk gevind

     • KXL10-03S: Albue (L), φ10 rør, R3/8 gevind, påført tætningsmiddel (S)

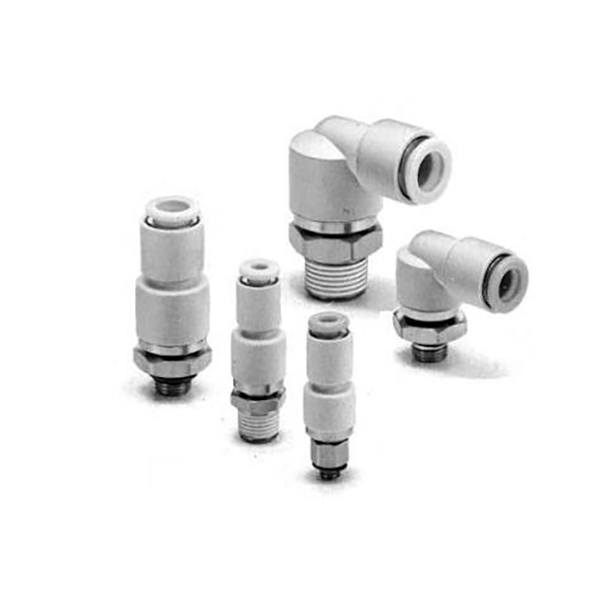

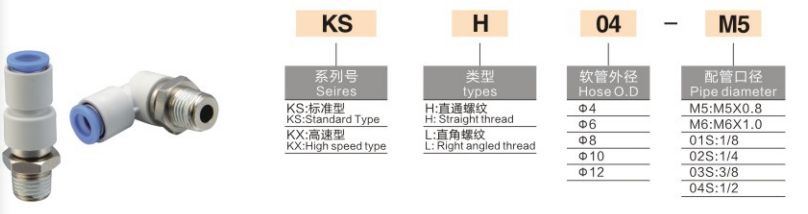

  Navngivningsregel

5. Tekniske specifikationer

Fælles parametre

Rotationsmoment @ 0,5 MPa (N·m)

Maksimal rotationshastighed (rpm)

6. Applikationsscenarier

     1. Robothåndled/led: Undgå, at slanger filtrer sig sammen på roterende robot-endeeffektorer.

     2. Roterende indeksborde: Kontinuerlig 360° lufttilførsel til højhastigheds-pladespillere.

     3. Oscillerende cylinderender: Vippe- og vippemekanismer for at frigøre vridningsspændinger på luftledninger.

     4. Generel automatisering: Pneumatiske enheder med hyppige svingninger og intermitterende rotation.

7. KS / KX vs almindelige KQ push-in fittings

8. Valgvejledning

     • Oscillation ved lav hastighed (≤500 rpm) →KS, bedre omkostningsydelse

     • Kontinuerlig højhastighedsrotation (>500 rpm) →KX, dobbeltleje for længere levetid

     • Kobberfrie og vakuumfølsomme miljøer → Foretrækker KS / KX
