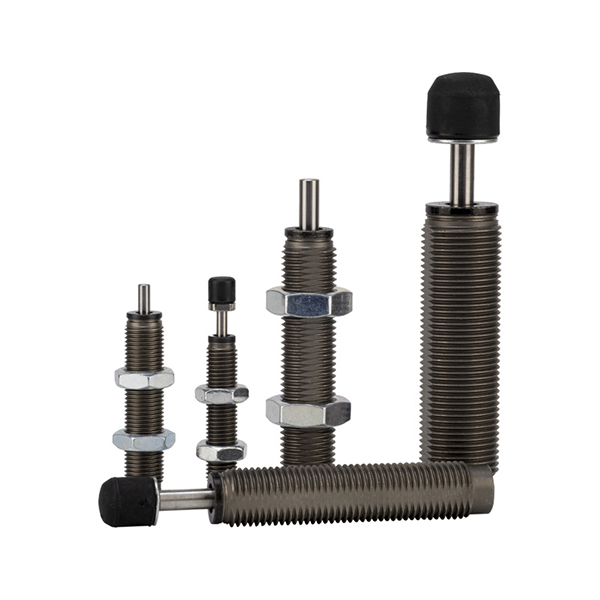

RB RBQ-serien ikke-justerbar hydraulisk støddæmper

SOLH RB-serien ikke-justerbar hydraulisk støddæmper | SMC Standard udskiftningsspjæld

Mærke: SOLH by Richge Technology | SMC RB Equivalent Hydraulisk støddæmper med fast åbning

1. Produktoversigt

  SOLH RB-serien erikke-justerbare hydrauliske støddæmpere efter SMC standard. Den konverterer kinetisk slagenergi til varmeenergi via intern porøs drosselstruktur. Ingen justering nødvendig, klar til direkte installation. Udbredt til end-of-slag buffering, støjreduktion og anti-kollision af luftcylindre, lineære glider og roterende mekanismer.

2. Kernefunktioner

     • Ingen justering nødvendig: Indbygget flertrins drosling, stabil ydeevne fra lav hastighed let belastning til høj hastighed tung belastning efter engangsinstallation.

     • Kompakt design: Kort krop med gevindmontering. Tillad monteringsforskydning op til ±5°, i stand til at absorbere svingenergi fra roterende aktuatorer.

     • Stivt hus: Kan fungere som mekanisk stop uden ekstra hård grænse. Indbygget returfjeder.

     • Lang levetid: Fuldt lukket konstruktion med olietætning til støvbeskyttelse. Slaghastighedsområde: 0,05 ~ 5 m/s.

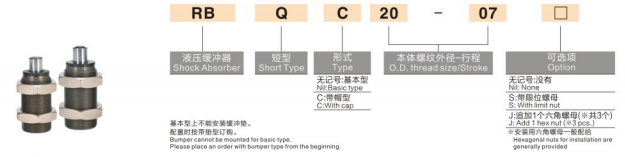

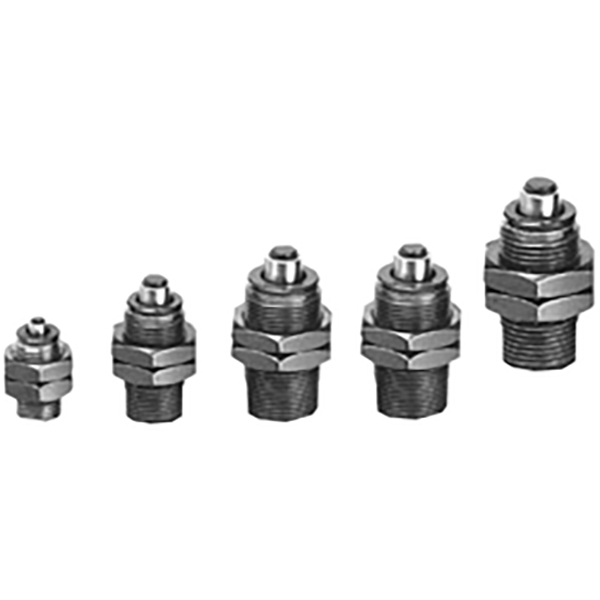

3. SOLH-underserieklassifikation

4. Populær RB / RBC model referencetabel

Model	Tråd	Slag (mm)	Absorptionsenergi (J)	Anbefalet anvendelse
RB0604	M6×0,75	4	0.5～0.98	Micro cylinder, miniature glidebord
RB0805	M8×1,0	5	1.96	Φ6～Φ12 luftcylinder
RB1006	M10×1,0	6	3.92	Φ16～Φ20 luftcylinder
RB1412	M14×1,5	12	19.6	Φ32～Φ40 luftcylinder
RB2015	M20×1,5	15	58.8	Φ50～Φ63 luftcylinder
RB2725	M27×1,5	25	147	Φ80～Φ125 luftcylinder

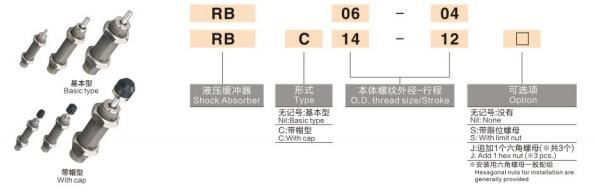

5. Modelkodningsregel

  Eksempel: RB1412
    • RB = Standard serie hydraulisk støddæmper
    • 14 = Trådstørrelse M14×1,5
    •12 = Bufferslag 12 mm

6. Retningslinjer for udvælgelse

     • Beregn absorptionsenergi: E = ½mv² + tryk × slag. Vælg en model, hvis nominelle energi ≥ beregnet værdi.

     • Match slag korrekt: Bufferslag skal være kortere end den samlede bevægelse af den bevægelige mekanisme for at undgå bundstød.

     • Slaghastighed: Standard arbejdsområde 0,05～5 m/s. Kontakt os for forstærket version til ultra-højhastighedsapplikationer.

     • Valg af miljø: Vælg RBL til skærevæske/vådt miljø; vælg RBC med hætte til kraftige støvforhold.

     • Forskydningsgrænse: Maks. tilladt excentrisk vinkel ≤5°. Installer flydende led, hvis fejljusteringen overstiger denne værdi.

7. Installation & forholdsregler

     • Påfør en lille mængde anaerob trådlås på gevindene. Brug IKKE PTFE-tape, som kan blokere spjældåbningen.

     • Leveres med to sekskantede låsemøtrikker plus en stopmøtrik til anti-løsning.

     • Kan monteres vandret, lodret eller i enhver vinkel; stempelstangen skal vende mod slagretningen.

     • Driftstemperatur: −10℃ ~ +80℃. Undgå glasur under lav temperatur.

8. SOLH-udskiftningsfordel

   SOLH RB-serien kopierer fuldt ud SMC-modelkode, dimension og ydeevneparametre, direkte drop-in erstatning for importerede dæmpere, med konkurrencedygtig pris og kortere leveringstid, ideel til reduktion af masseudstyrsomkostninger.
     •RB0805 → Udskift AC0805
     •RB1412 → Udskift AC1412
