JA / JB / JC / JS serie flydeled

SOLH JA / JB / JC / JS Series flydende led | SMC-ækvivalent pneumatisk stangendekonnektor

Mærke: SOLH by Richge Technology | SMC Standard flydende led, direkte udskiftning

1. Produktoversigt

  Flydeleddet fungerer som en fleksibel ledforbindelse mellem cylinderstempelstangen og lasten. Dens kernefunktion er at absorbere monteringsfejl og parallelitetsfejl. Det beskytter stempelstangen mod sidetryk, hvilket reducerer bøjning, unormalt slid og risiko for blokering. Det er et essentielt standardtilbehør til automationsmaskineri.

2. Fire serier klassificering & forskelle

3. Generelle tekniske specifikationer

   Svingvinkel: ±5° for JA/JB/JS; udvalgte JC-modeller op til ±10°

   Tilladt offset: 0,5~1 mm (JA); 0,5 mm (JB/JC/JS)

     • Driftstemperatur: -5~+70 ℃ (standard); -10~+120℃ (rustfrit stål JS)

     • Gevindstørrelser: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, tilpasset cylinderboring

     • Arbejdstryk: ≤1 MPa for pneumatisk; ≤3,5 MPa for kraftige hydrauliske versioner

4. Modelkodeforklaring og eksempler

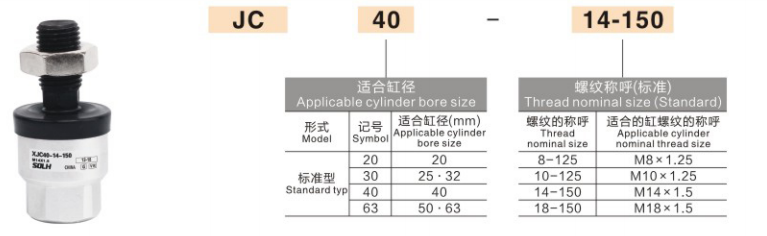

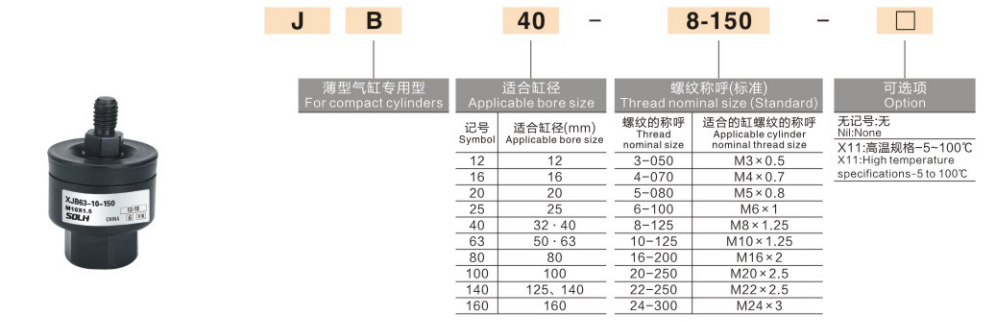

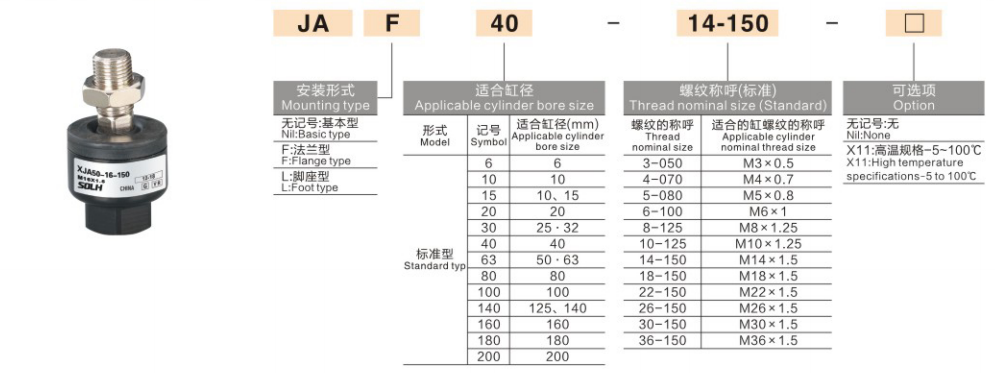

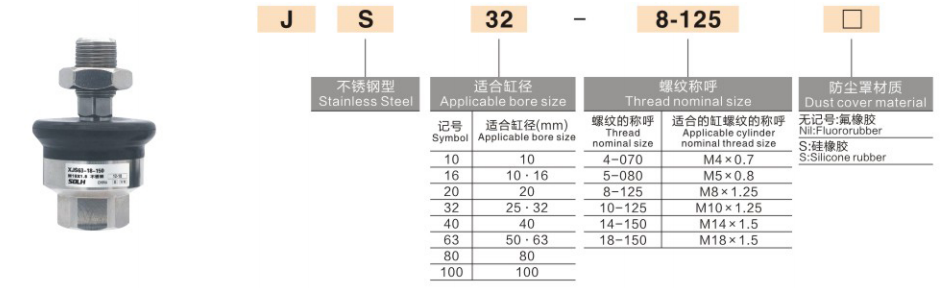

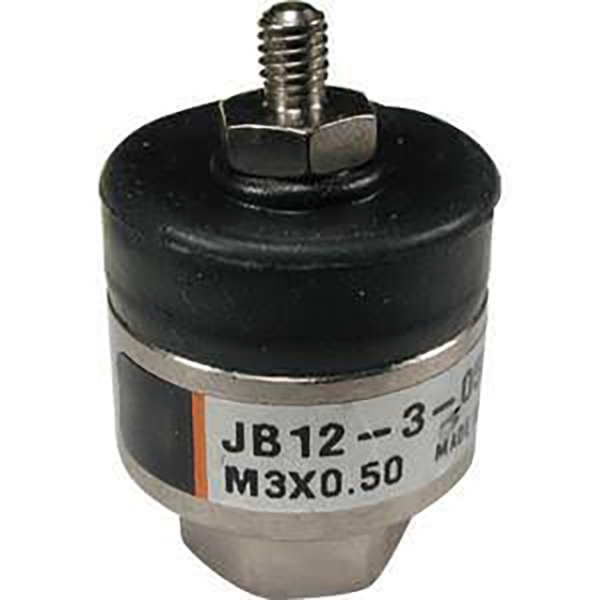

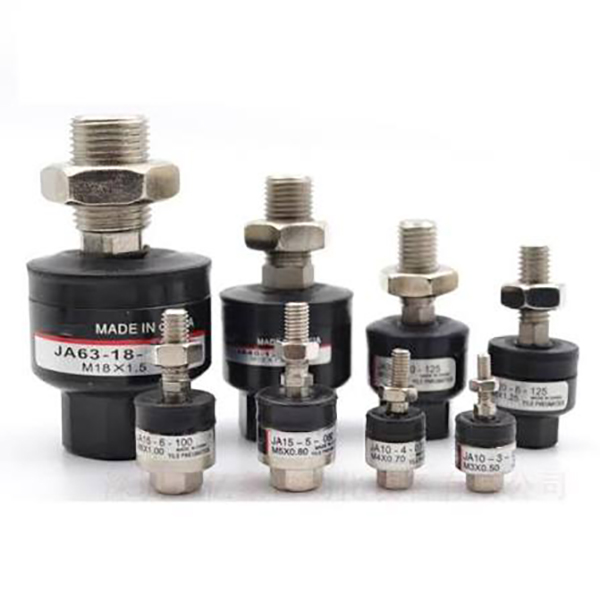

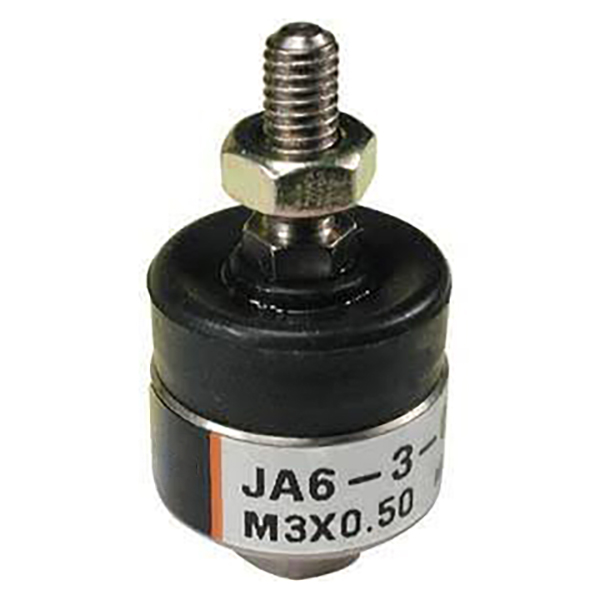

  Tag JA20-8-100 / JB16-6-080 som reference:
  Præfiks JAJB/JC/JS = serietype
  1. nummer (20/16): matchet cylinderboring Φ20 / Φ16
  2. nummer (86): stempelstangsgevind M8×1,25 / M6×1,0
  Suffiks (100080): monteringsmål / stangkode, svarer til standard totallængde

5. 3-trins valgvejledning

  1. Vælg serie efter cylindertype
     Standard cylinder (SC  SI / CP96) → JA, generel prioritet
     Tynd cylinder (CQ2  CDQ2) → JB, kompakt plads
     Mikrocylinder  ultra-tæt layout → JC ultrakort
     Fødevarer  medicinsk/vådt/ætsende miljø → JS rustfrit stål

  2. Match tråd- og hulstørrelse
     Bekræft stempelstangsgevind (M5  M8 / M10 osv.) og cylinderboring. Bemærk: samme boring fra forskellige mærker kan have forskellige gevindspecifikationer, kontroller altid i forhold til den faktiske cylindertegning.

  3. Match belastning og arbejdstilstand
     Standard pneumatisk: standard serie OK

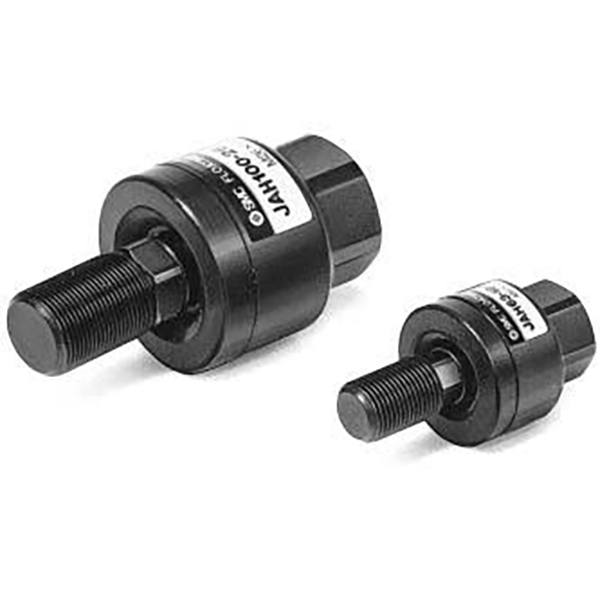

     Tung belastning  hydraulisk: vælg dedikeret kraftigt flydeled (ikke normal JA)
     Højfrekvent frem- og tilbagegående bevægelse: Foretrækker støvdækselversion for længere levetid

6. Bemærkninger om installation og betjening

     • Fjern støvhætten, før den skrues på stempelstangen, geninstaller efter samling for at undgå at knuse hætten.

     • Påfør en lille mængde anaerob trådlås på gevindene. PTFE-tape er forbudt; snavs kan sætte sig fast i kugleleddet.

     • Følg det specificerede tilspændingsmoment. Overspænding låser kugleleddet og deaktiverer flydefunktionen.

     • Sving manuelt efter installationen for at bekræfte fri bevægelse uden at klæbe.

7. SOLH Erstatningserklæring

     SOLH JA/JB/JC/JS flydende led følger fuldt ud SMC model kodning, dimension og ydeevne specifikation. Direkte drop-in erstatning for importerede dele, med konkurrencedygtige priser og kortere leveringstid, ideel til reduktion af masseudstyrsomkostninger.
