KQ2D Series Branch Tee Push-in fittings

SOLH KQ2D Series Y-Type forgrenings-T-shirt push-in fittings | SMC KQ2D ækvivalent pneumatiske 1-til-2 splittere

Mærke: SOLH by Richge Technology | KQ2D Y-Type One-Touch pneumatiske T-beslag

1. Produktoversigt

     KQ2D-serien er Y-type gren-tee push-in fitting, der tilhører SOLH fuld KQ2 pneumatisk one-touch fitting familie. Ved at bruge værktøjsfrit push-to-connect design opdeler det effektivt én luftkilde i to parallelle luftkredsløb til automatisering af pneumatiske systemer.

     Strukturel klassificering: Y-formet todelt 1-i 2-ud struktur, tilgængelig i tre typer: rør Y-t-stykke med samme diameter, imperialt konisk R-gevind Y-t-stykke og metrisk fint M-gevind Y-t-stykke.

     Materiale og kompatibilitet: Højstyrke PBT krop, rustfrit stål holdekløer, NBR nitrilgummi tætningsringe. Kompatibel med PU polyurethan rør og PA nylon rør, dobbelt formål til trykluft positivt tryk og vakuum negativt tryk rørledninger.

2. Fuld modelklassificering og specifikationsliste

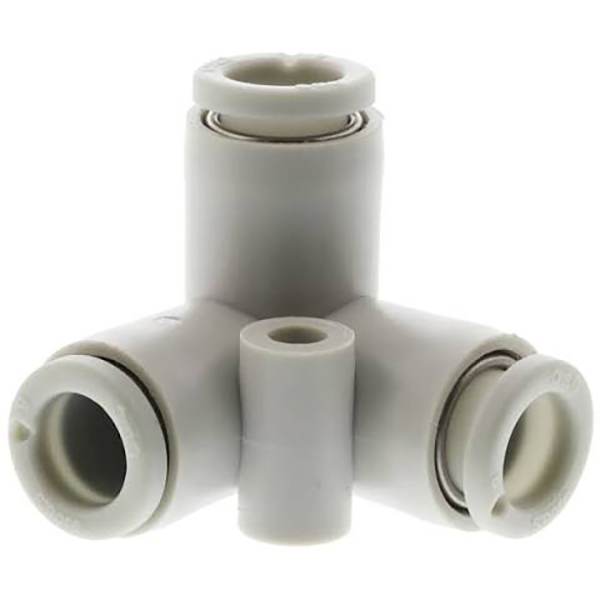

2.1 Y-T-shirt med samme diameter (KQ2Dxx-00, trådløs 3-vejs samme størrelse)

Alle tre porte anvender identisk rørdiameter, gevindløst design til afbalanceret 1-til-2 luftfordeling i rørledningssystemer med samme specifikationer.

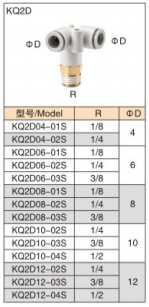

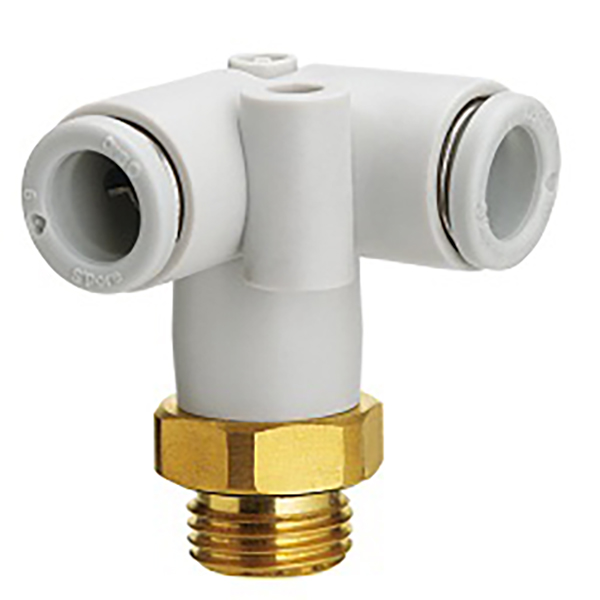

2.2 Imperial Taper hangevind R Y Tee (undergevindindløb, dobbeltrørsudtag)

Nederste imperial R konisk hangevind til luftkildeindtag, øverste to parallelle indstiksporte til rørforbindelse, velegnet til gevindinstallation og fast luftkildeforgrening.

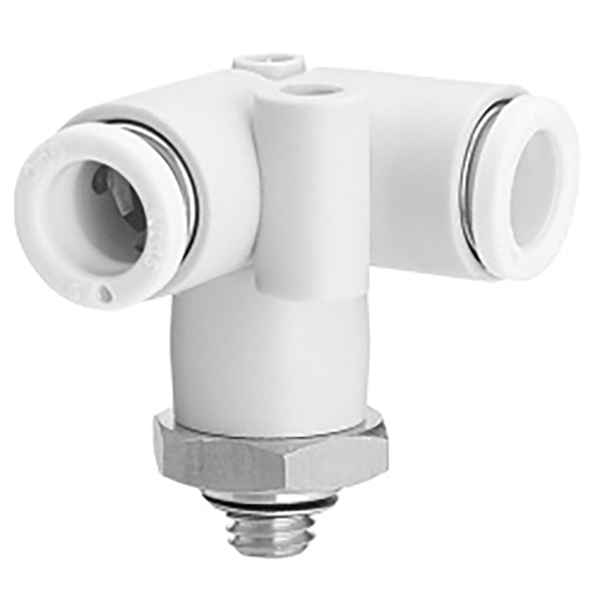

2.3 Metrisk fint hantråd M Y Tee (nederste M gevindindgang, dobbeltrørsudtag)

Bundpræcisions metrisk fint hangevind, kompakt struktur til pneumatiske miniaturemoduler og rør til automationsudstyr til små rum.

3. Tekniske specifikationer

4. Applikationsscenarier

     • 1-til-2 luftkildefordeling til automatiserede produktionslinjer og pneumatiske armaturer

     • Dobbelt sugekop synkron luftforsyning til robot-sluteffektor-vakuumsystemer

     • Parallel rørledningsdeling til dobbeltcylindret synkron drift

     • Kompakt og ryddelig slangeføring til pneumatisk udstyr med smal plads

5. Valgvejledning: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-Type T-shirt: Vedtager glat Y-formet bifurkation med to parallelle udløb. Har lavere luftstrømsturbulens og mindre trykfald, hvilket giver en mere afbalanceret luftstrømsfordeling. Optimeret til snævre installationsrum og parallelle rørføringer på samme side, perfekt egnet til dobbelte synkrone sugekopper og dobbeltcylindrede systemer.

     • KQ2T T-T-T-shirt: Klassisk ortogonal T-formet struktur med lodret lateral forgrening. Designet til standard 90° lodret lateral rørledningsomlægning, ideel til almindelig maskinlayout og laterale forgreningsscenarier for hovedrørledningen.

     • Valgtip: VælgKQ2D til snævre rum og parallelt spredte rør på samme side; VælgeKQ2T til lodret lateralt rørledningsudløb og traditionelt retvinklet forgreningslayout.
