KQ2E Series Skotunion Push-in fitting

SOLH KQ2E Series Skotunion Push-in fitting | Panelmonteret pneumatisk stik

Mærke: SOLH by Richge Technology | SMC KQ2E Tilsvarende skotunion pneumatisk One-Touch Fitting

1. Produktoversigt

     KQ2E er skotforbindelsesfittingen i SOLH KQ2 one-touch fitting-serien, fuldt udskiftelig med SMC KQ2E. Almindeligt navngivet panelskotfitting, det er standardkomponenten til pneumatisk linjegennemtrængning gennem udstyrspaneler og skillevægge. Den forbinder interne og eksterne luftkredsløb, understøtter panelmontering af ventiler og cylindre, som er meget udbredt i styreskabe, automatiseringsskabe og renrumsskillevægge.

2. Regler for modelnavne

Eksempler på modelnedbrydning:

  Standard dobbeltrørsskott: KQ2E06-00A
     KQ2: KQ2 serie 2. generations push-in fitting (hvid krop)
     E: Skotunion, panelgennemgående struktur
     06: Rør udvendig diameter φ6mm, begge ender samme push-in størrelse
     00: Dobbelt push-in porte (rør-til-rør skot)
     A: NBR tætning, pakningstype til gentagen montering og demontering

  Kompakt lille skot: KQ2E04-00J
     Suffiks J: Miniaturiseret kompakt version, mindre dimension til tynde paneler og miniatureudstyr

  Udvendig gevind til rør skot: KQ2E06-02A
     02: Rc14 indvendigt konisk rørgevind

  Fuld betydning: φ6 push-in port ↔ Rc1/4 indvendig gevind skotkonnektor

3. Tre strukturelle typer

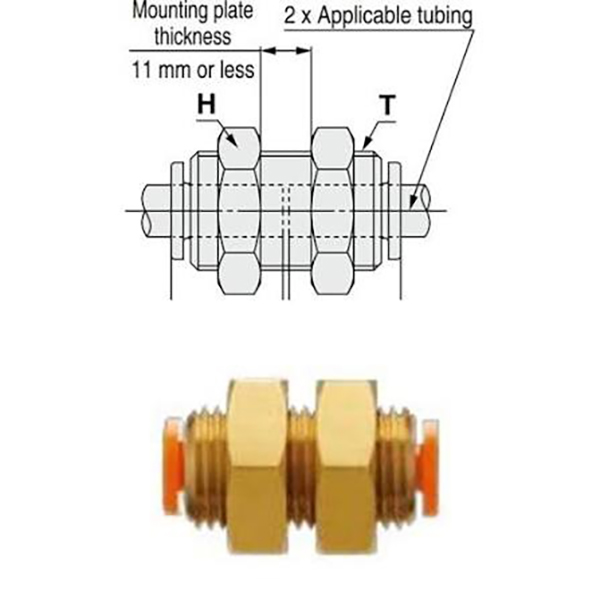

3.1 Standard dobbeltrørs skotforbindelse (KQ2EXX-00)

  Strukturegenskaber:

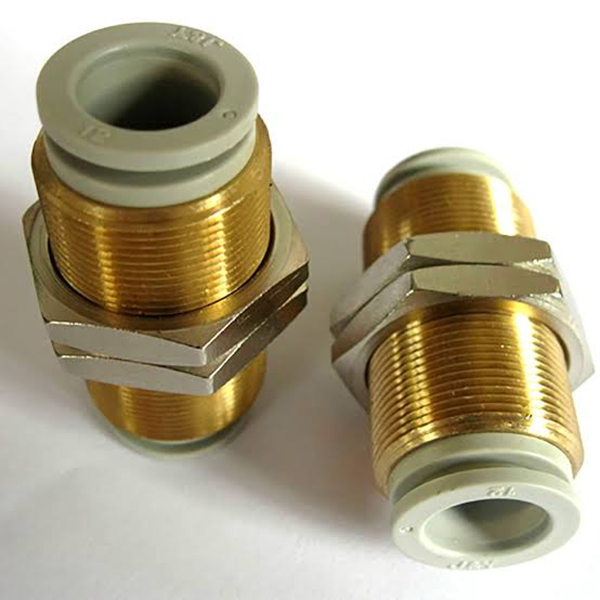

     • Begge ender push-in porte med lige diameter. Mellemsektion med forniklet messinggevind + låsemøtrik, fastgjort efter passage gennem panel

     • Lige flowkanal uden diameterreduktion eller retningsændring, minimalt trykfald

     • Luftslanger på begge sider af panelet kan tilsluttes direkte uden ekstra adaptere efter installation

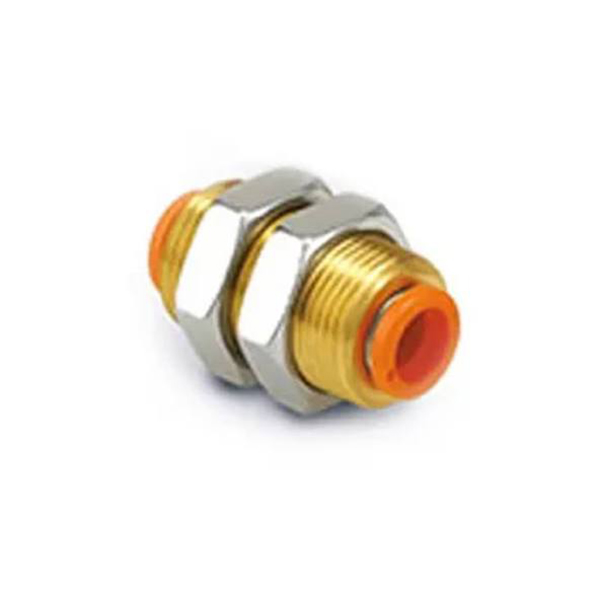

3.2 kompakt mini dobbeltrørs skotforbindelse (KQ2EXX-00J)

  Strukturegenskaber:

     • Miniaturiseret design optimeret til mikroudstyr og tynde paneler, kortere samlet længde og mindre gevinddiameter i forhold til standardversionen

     • Velegnet til tynde paneler og tæt installationsplads, tætte ledningsscenarier

     • Samme præstationsparametre som standardmodellen, kun reduceret fysisk størrelse

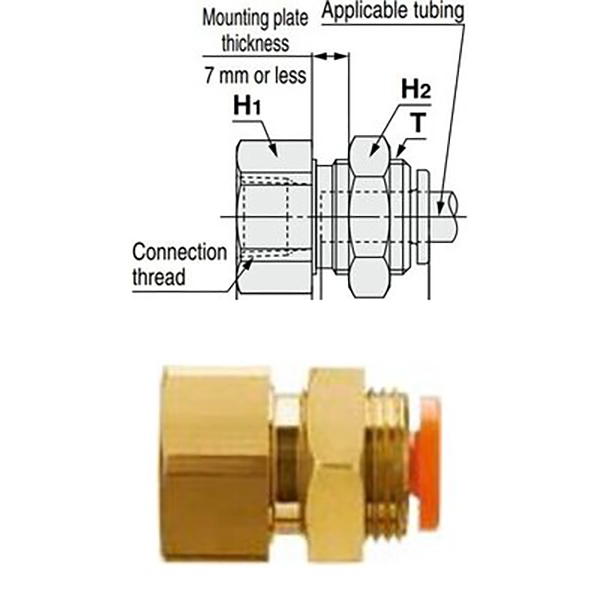

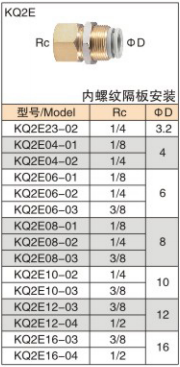

3.3 Indre gevind til rør skotforbindelse (KQ2EXX-YY)

  Strukturegenskaber:

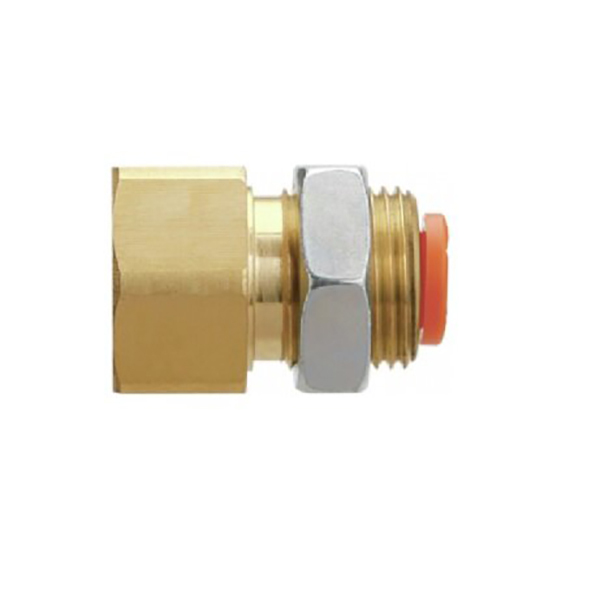

     • Den ene ende Rc hungevind (tilslut magnetventil, cylinder, ventilø indvendigt panel), den anden ende push-in port til ekstern slange

     • Leveres med gevindsektion og låsemøtrik til panelgennemføring og fastgørelse. Realiser installationen: indvendig gevindventil + eksternt luftrør

     • Gevindport passer direkte til standardgevindventiler; eneste push-in-port, der er eksponeret udvendigt panel for pæne ledninger og anti-fejlbetjening

4. Generelle tekniske specifikationer (hele serien)

5. Retningslinjer for valg og installation

  Valgvejledning

     • Luftslange gennem styreskab / udstyrspanel, slange på begge sider → KQ2EXX-00

     • Magnet/cylinder monteret indvendigt panel, rør udvendigt → KQ2EXX-YY

     • Miniatureudstyr / tyndt panel, begrænset plads → KQ2EXX-00J

  Installationsnoter

  1. Anbefalet panelhulstørrelse:
     •Φ4Φ6 rør: Anbefalet huldiameter Φ15mm
     •Φ8Φ10 rør: Anbefalet huldiameter Φ20mm
     •Φ12Φ16 rør: Anbefalet huldiameter Φ24mm

  2. Paneltykkelsesgrænse: Standardversion ≤7 mm; kompakt J-version ≤5mm

  3. Slangeforberedelse: Skær slangen flad og gratfri. Indsæt det helt, indtil der høres et klik for at forhindre lækage.

  4. Møtrikfastgørelse: Sikres ved at spænde den medfølgende låsemøtrik efter at have passeret panelet; PTFE-tape er ikke påkrævet til type A (integreret pakningstætning).

  5. Vakuumpåføring: Vælg type A med NBR tætning for stabil vakuumretention.

6. Sammenligning med lignende modeller

7. Typiske anvendelser

     • Kontrolskabsskott: KQ2E06-00 fører intern slange ud af kabinettet for at forbinde eksterne cylindre, ryddelige ledninger

     • Magnetventilpanelmontering: KQ2E06-01A til ventil indvendigt panel, kun push-in port blotlagt eksternt, pæn og anti-touch

     • Renrums skillevægsgennemtrængning: Forseglet luftledningsgennemtrængning mellem renrum og udstyr uden at bryde rent miljø

     • Tæt ledninger til kompakt udstyr: KQ2E04-00J til tyndt panel på små maskiner for at spare plads til flerkredsløbslayout
