Mærke: SOLH by Richge Technology | SMC KQ2N Tilsvarende stilk Lige One-Touch Fitting
KQ2N er en lige pneumatisk fitting i stilkstil. Den ene ende er hangevind eller spindel, den anden ende accepterer PU/PA luftslange. Det er en direkte erstatning for SMC KQ2N-serien one-touch fittings. Udbredt i pneumatiske kredsløb og vakuumrørledninger. Værktøjsfri installation, tryk blot på udløserkraven for hurtigt at indsætte eller fjerne slangen.
Fire strukturelle typer tilgængelige:

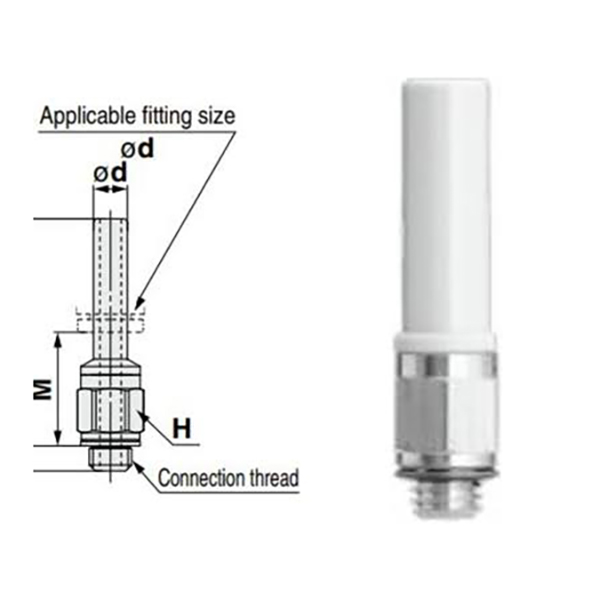

Udvendigt gevind spindeltype (M gevind: M5)

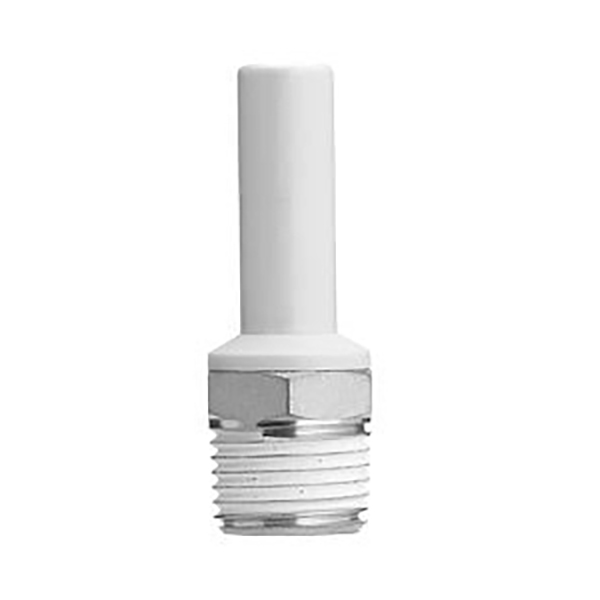

Udvendigt gevind spindeltype (Imperial taper R-gevind: 1/8,1/4,3/8)

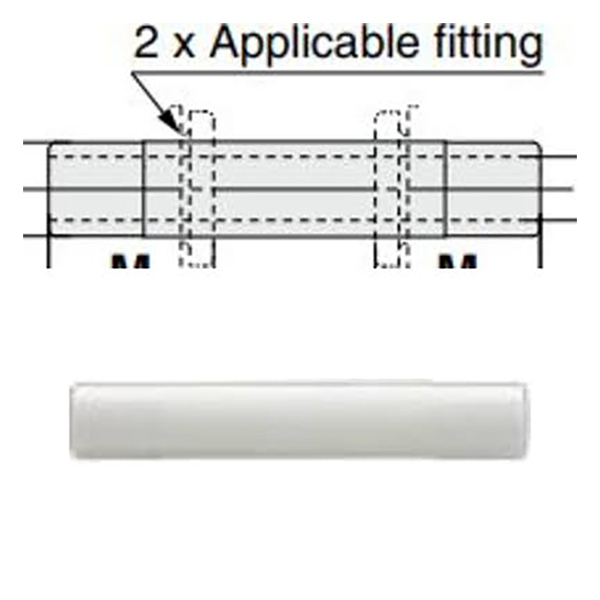

• Lige diameter skaft (-99 suffiks): begge ender med samme OD skaft

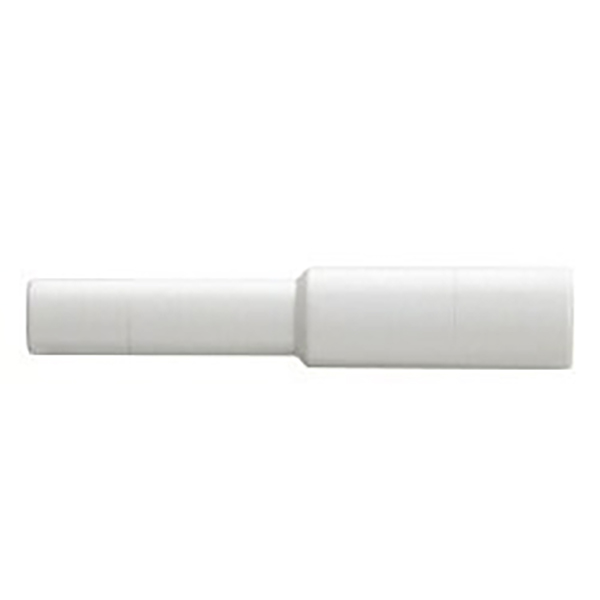

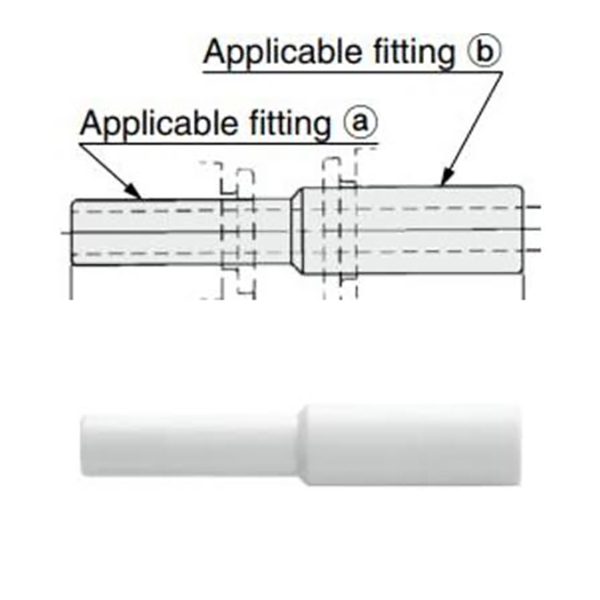

• Reducerende stamme lige fitting: to stilke med forskellige ydre diametre til størrelsesovergang
Eksempel: KQ2N04-M5
• KQ2N: Seriekode, spindeltype lige fitting
• 04: Rørets ydre diameter Φ4mm på push-in side
• M5 / 01S / 02S: Udvendig gevindspecifikation
• -99: Lige diameter spindel
• 04-06: Reducerende spindelfitting, ①Φ4 → ②Φ6
|
Kodesegment |
Beskrivelse |
|
KQ2N |
Seriekode: Stilk type lige push-in fitting |
|
04/06/08/10/12/16 |
Rørets ydre diameter ΦD (mm) |
|
M5 |
Metrisk udvendigt gevind M5×0,8 |
|
01S/02S/03S |
Imperial R konisk gevind: R1/8, R1/4, R3/8 |
|
-99 |
Lige diameter spindel, begge ender samme OD |
|
Tocifret f.eks. 04-06 |
Reducerende spindelfitting: ① indløbs OD, ② udløb OD |
|
Punkt |
Parameter |
|
Anvendelig slange |
PU polyurethan rør, PA nylon rør |
|
Driftstryk |
0 ~ 1,0 MPa, kompatibel med vakuum undertrykskredsløb |
|
Driftstemperatur |
0℃ ~ +60℃ |
|
Kropsmateriale |
Plastic krop; Forniklet messing gevinddel, korrosionsbestandig |
|
Forseglingsydelse |
Fremragende gevindtætning |
|
Tilslutningsmetode |
Push-in; pressefrigørelseskrave for at afmontere røret |
4.1 Metrisk M hantrådsversion
|
Model |
Tråd |
Rør ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Imperial R Taper hantråd version
|
Model |
Tråd R |
Rør ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 lige diameter stilk (-99-serien)
|
Model |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |
4.4 Reducerende stilk lige fitting
|
Model |
① Stilk OD |
② Stilk OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Plasthus med forniklet messinggevind for korrosionsbestandighed og pålidelig gevindtætning
• Kompatibel med PU polyurethan luftrør og PA nylon rør
Nominel arbejdstryk 0~1,0 MPa, velegnet til vakuum-undertrykskredsløb
• Driftstemperaturområde: 0℃ ~ +60℃
• Enkel montering: Hold rørenden glat og indsæt direkte; tryk på frontudløserkraven for at trække slangen ud til adskillelse
Automationsmaskineri, robotarme, vakuumadsorptionssystemer, pneumatiske armaturer, luftkompressorrør. Direkte erstatning for importerede armaturer i SMC KQ2N-serien.
