KQ2X / KQ2XD-serien Reducerende multi-vejs push-in fitting

SOLH KQ2X / KQ2XD Series Reducerende Y & Multi-Way Push-in fitting | SMC Equivalent pneumatisk splitter

Mærke: SOLH by Richge Technology | SMC KQ2X / KQ2XD erstatningsreducerende Y- og 4-vejs push-in splitter

1. Produktoversigt

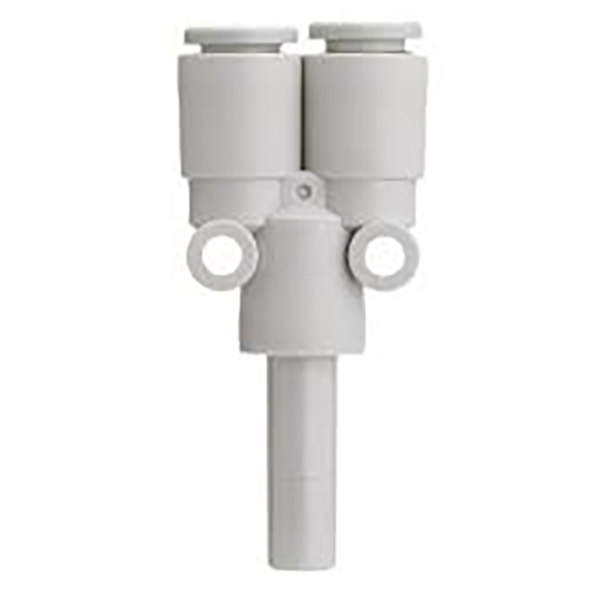

KQ2X-serien: Reducerende Y-type splitter, 1 ind 2 ud

     KQ2X er en Y-formet 1-til-2 reducerende push-in fitting. Port ② er en enkelt stangport; Port ① består af to ens push-in porte. Den opdeler en indgående luftstrøm i to udgange med ens diameter med forskellige indløbs- og udløbsrørstørrelser, hvilket realiserer reduktion og rørledningsforgrening til pneumatiske kredsløb og vakuumledningsfordeling.

     Materiale: PBT plasthus, NBR tætningsringe. Kompatibel med PU / PA pneumatisk slange. Hurtig push-to-connect samling, ingen PTFE-tape påkrævet.

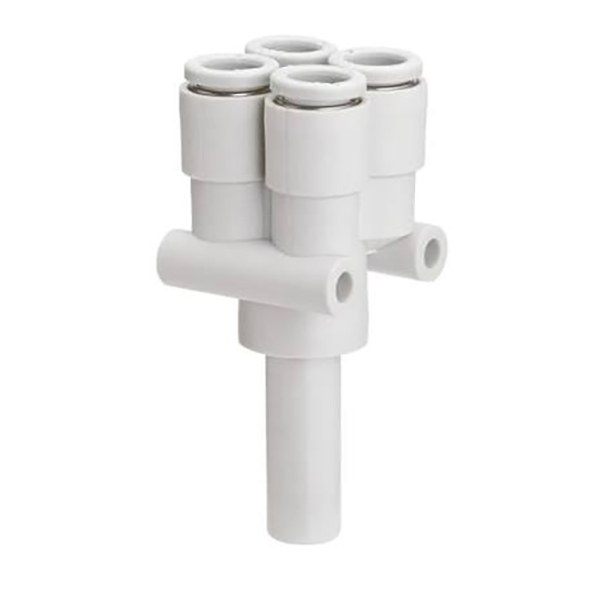

KQ2XD-serien: Cross Type 4-vejs splitter, 1 ind 4 ud

     KQ2XD er en 1-til-4 reducerende multi-port push-in fitting. Port ② er en enkelt stangport; Port ① har fire identiske push-in-porte. Den opdeler en lufttilførsel i fire grene med ens diameter med reducerende design, hvilket sparer monteringsplads. Ideel til multi-station miniature vakuum eller pneumatisk distribution.

Materiale samme som KQ2X: PBT krop + NBR tætninger, push-in struktur, kompatibel med PU og nylon luftslanger.

2. Modelkodeforklaring

KQ2X-serien

  Format: KQ2XXX-XX
     Første to cifre: Rør OD af to grenporte (Port ①)
     Sidste to cifre: Stænglens ydre diameter på hovedindløbsporten (Port ②)
     Eksempel: KQ2X04-06 → Port ①: to × Φ4 push-in porte; Port ②: Φ6 stamme

KQ2XD-serien

   Format: KQ2XDXX-XX
     Første to cifre: Rør OD af fire grenporte (Port ①)
     Sidste to cifre: Stænglens ydre diameter på hovedindløbsporten (Port ②)
     Eksempel: KQ2XD04-06 → Fire × Φ4 porte ved Port ①; Port ②: Φ6 stamme

3. Tekniske nøglespecifikationer og installationsvejledning

Installationsvejledning

     • Skær røret firkantet og lodret, sæt det helt ind i fittingen, indtil det sidder fast.

     • For at fjerne slangen: tryk først på udløserringen, og træk derefter slangen ud.

Differentieringsvejledning

     • KQ2X: 1 indløb, 2 udtag (Y-type 2-vejs splitter)

     • KQ2XD: 1 indløb, 4 udtag (kryds 4-vejs splitter)

Applikationsscenarier

     • Vakuumkredsløbsfordeling til flere sugekopper i automation

     • Pneumatisk gren til små jigs, 3C & pakkeudstyr

     • Kompakt manifold til multistation miniature vakuummoduler

     • Robotisk endeeffektor-luftledningsopdeling med reduceret fodaftryk
