KQ2Z Series Branch Universal hanalbue

SOLH KQ2Z multi-port manifold push-in fittings, SMC KQ2Z tilsvarende pneumatisk splitter. Fire undertyper: 1-i-2, stabelbar KQ2ZF, 1-i-4 KQ2ZD og 1-i-6 KQ2ZT. PBT-hus med forniklet messinggevind, kompatibel med PU/PA-rør til vakuum- og overtrykskredsløb. Richge Technology tilbyder stabilt lager og pålidelig produktion til automatisering af luftdistribution.

KQ2Z serie multi-port manifold push-in fittings | SMC KQ2Z Tilsvarende pneumatiske splittere

Mærke: SOLH by Richge Technology | KQ2Z Multi-outlet pneumatisk manifold One-Touch Fittings







1. Produktoversigt

   KQ2Z-serien tilhører SOLH KQ2 pneumatisk one-touch fitting-familie. Det er hangevind flergrenet manifoldfitting, med enkelt luftindtag og flere samtidige rørudtag. Push-to-connect design til værktøjsfri slangeindsættelse og -fjernelse, brugt til centraliseret luftdistribution i pneumatiske systemer. Fire undermodeller tilgængelige:

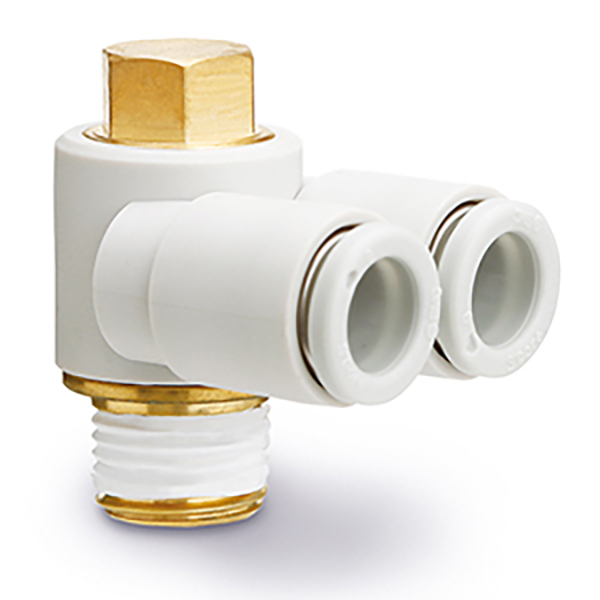

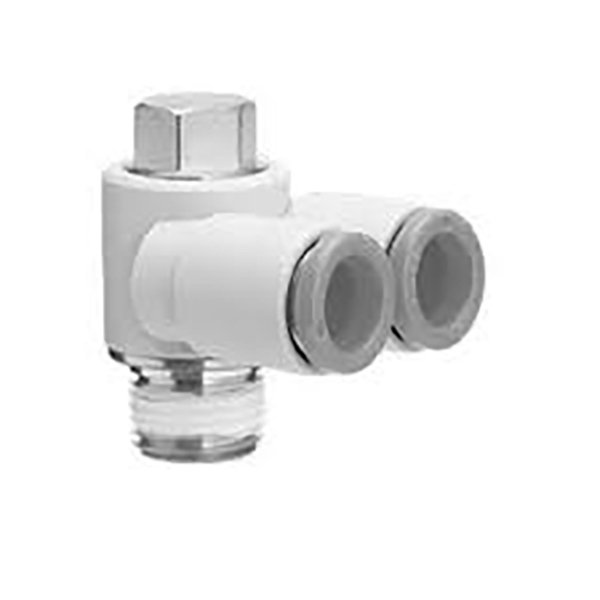

     KQ2Z: 1-in 2-out dual port, ekstern hex montering

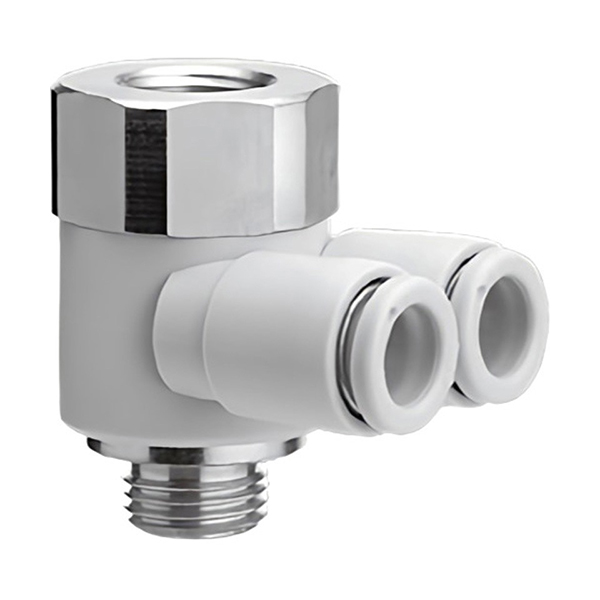

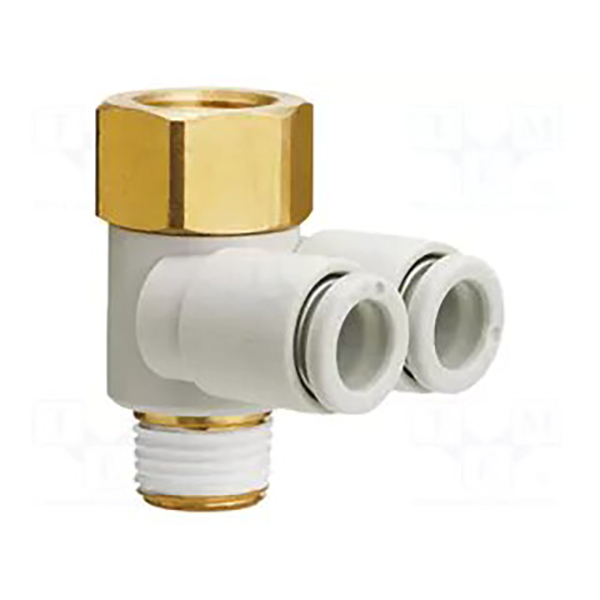

     KQ2ZF: 1-in 2-out stabelbar manifold, øvre Rc indvendig gevind til kaskade af ekstra manifold

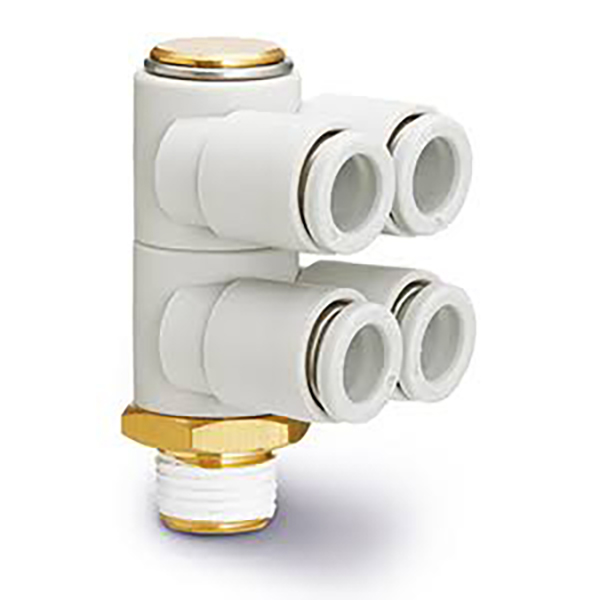

     KQ2ZD: 1-in 4-out fire-vejs grenmanifold

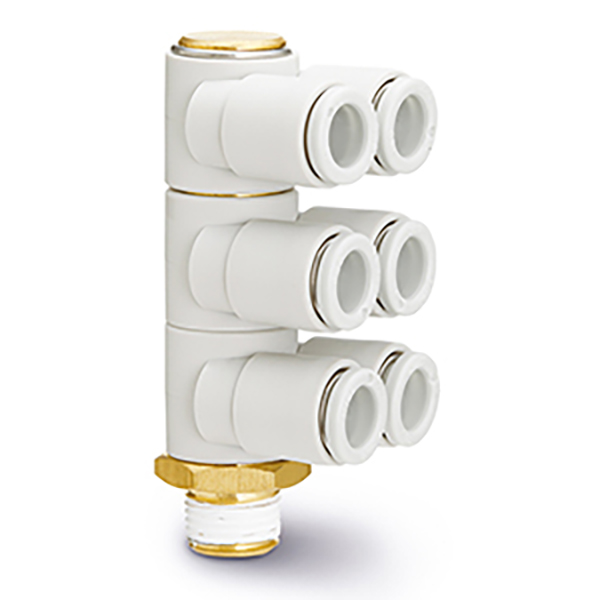

     KQ2ZT: 1-i 6-ud seks-vejs grenmanifold

  Kerne fordele: Kompakt manifolddesign for at spare installationsplads. PBT krop med forniklet messinggevind. Kompatibel med PU / PA pneumatisk slange, fungerer til både positivt tryk og vakuumkredsløb. Direkte drop-in erstatning for originale SMC KQ2Z fittings.


2. Modelkodeforklaring

 Format: KQ2Z □□ - □□S

     KQ2Z: Seriekode for multi-port grenmanifold fitting
     □□: Rørets ydre diameter ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

  Suffiks:

     01S02S/03S/04S: Imperial R hankonisk gevind (1/8",1/4",3/8",1/2")
     M5: Metrisk udvendigt gevind M5×0,8

     KQ2ZF: Stabelbar version, nedre R udvendigt gevind + øvre Rc udvendigt gevind. Flere KQ2ZF kan tilsluttes ende-til-ende for at udvide udgangsmængden.


3. Fuld modelliste

3.1 KQ2Z (1-i 2-ud, ekstern hex-montering)

Model

Hantråd R

Rør ΦD

KQ2Z04-01S

R1/8

4

KQ2Z04-M5

M5×0,8

4

KQ2Z06-01S

R1/8

6

KQ2Z06-02S

R1/4

6

KQ2Z06-03S

R3/8

6

KQ2Z08-01S

R1/8

8

KQ2Z08-02S

R1/4

8

KQ2Z08-03S

R3/8

8

KQ2Z10-02S

R1/4

10

KQ2Z10-03S

R3/8

10

KQ2Z12-03S

R3/8

12

KQ2Z12-04S

R1/2

12

3.2 KQ2ZF (1-in 2-out stabelbar type, R + Rc gevind)

Model

R/Rc tråd

Rør ΦD

KQ2ZF04-M5

M5×0,8

4

KQ2ZF04-01S

R1/8

4

KQ2ZF06-01S

R1/8

6

KQ2ZF06-02S

R1/4

6

KQ2ZF08-01S

R1/8

8

KQ2ZF08-02S

R1/4

8

KQ2ZF10-02S

R1/4

10

KQ2ZF10-03S

R3/8

10

KQ2ZF12-03S

R3/8

12

KQ2ZF12-04S

R1/2

12

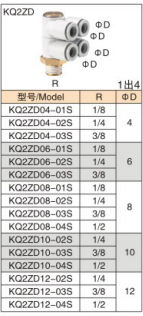

3,3 KQ2ZD (1-i 4-ud)

Model

Hantråd R

Rør ΦD

KQ2ZD04-01S

R1/8

4

KQ2ZD04-02S

R1/4

4

KQ2ZD04-03S

R3/8

4

KQ2ZD06-01S

R1/8

6

KQ2ZD06-02S

R1/4

6

KQ2ZD06-03S

R3/8

6

KQ2ZD08-01S

R1/8

8

KQ2ZD08-02S

R1/4

8

KQ2ZD08-03S

R3/8

8

KQ2ZD08-04S

R1/2

8

KQ2ZD10-02S

R1/4

10

KQ2ZD10-03S

R3/8

10

KQ2ZD10-04S

R1/2

10

KQ2ZD12-02S

R1/4

12

KQ2ZD12-03S

R3/8

12

KQ2ZD12-04S

R1/2

12

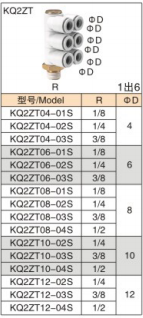

3,4 KQ2ZT (1-i 6-ud)

Model

Hantråd R

Rør ΦD

KQ2ZT04-01S

R1/8

4

KQ2ZT04-02S

R1/4

4

KQ2ZT04-03S

R3/8

4

KQ2ZT06-01S

R1/8

6

KQ2ZT06-02S

R1/4

6

KQ2ZT06-03S

R3/8

6

KQ2ZT08-01S

R1/8

8

KQ2ZT08-02S

R1/4

8

KQ2ZT08-03S

R3/8

8

KQ2ZT08-04S

R1/2

8

KQ2ZT10-02S

R1/4

10

KQ2ZT10-03S

R3/8

10

KQ2ZT10-04S

R1/2

10

KQ2ZT12-02S

R1/4

12

KQ2ZT12-03S

R3/8

12

KQ2ZT12-04S

R1/2

12


4. Materiale og tekniske specifikationer

Punkt

Parameter

Kropsmateriale

PBT ingeniørplast, høj styrke og slagfasthed

Trådkomponent

Forniklet messing, rust- og korrosionsbestandig

Tætningsring

NBR nitrilgummi

Kompatibel slange

PU rør, PA nylon pneumatisk rør

Arbejdstryk

0~1,0 MPa, anvendelig til vakuum undertryk

Driftstemperatur

-20℃ ~ +60℃

Tilslutningsmetode

Push-in fitting; trykudløserring for at indsætte/fjerne slangen


5. Applikationsscenarier

     • Automatiseringsmaskineri, robotsugekopsystemer: enkelt luftkilde flervejsfordeling, udskift traditionelle manifoldblokke og spar installationsfodaftryk

     • Synkroniseret luftforsyning til flere cylindre, centraliseret rørføring omkring kompakte ventiløer

     • KQ2ZF kan stables i serier for at udvide udløbsmængden efter behov, fleksibel manifoldsamling

     • Importerstatning, drop-in erstatning for SMC KQ2Z serie manifoldfittings


6. Installationsnoter

     •  Skær rørenden lodret flad, indsæt røret helt i monteringsbunden for pålidelig tætning.

     •  Pak en lille mængde PTFE-tape på hangevind, påfør et moderat tilspændingsmoment for at undgå, at plastiklegemet revner.

     •  Fjernelse af rør: Tryk på den hvide udløserring, og træk røret udad samtidigt.

     •  Til kaskade KQ2ZF-anvendelse garanterer gevindforsegling. Overskrid ikke det nominelle tryk efter flertrinsstabling.
