PBM/PBX serie flertrins vakuumgenerator

PBM / PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Piab Style stabelbar vakuumgenerator

Mærke: SOLH by Richge Technology | Ultratynd stabelbar 2-trins Venturi-vakuumgenerator

1. Produktoversigt

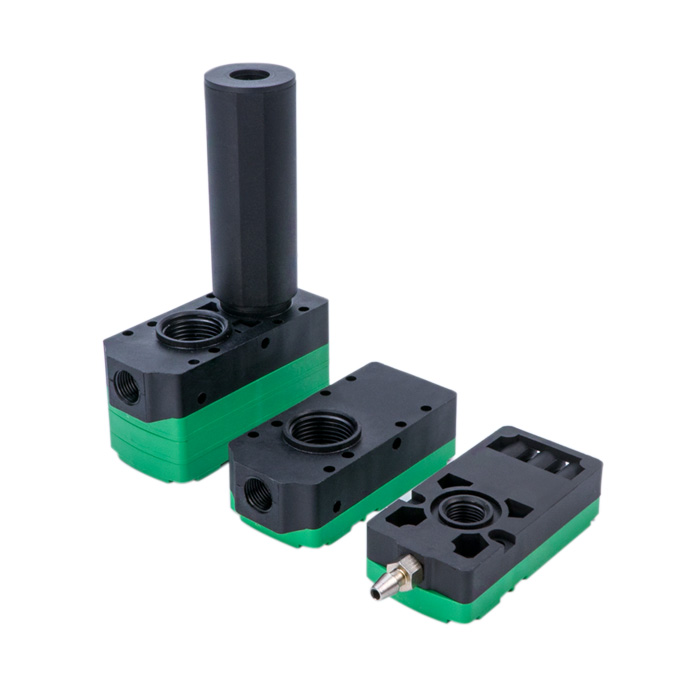

   PBM / PBX er Piab-stil mini to-trins diffuserende flertrins vakuumgeneratorer, også kendt som multi-energi vakuumgeneratorer. De anvender modulært stabelbart design med ultratynd letvægts krop. PBM er standard indbygget lyddæmper version, mens PBX er en sammensat ekstern lyddæmper type. Tre funktionelle versioner tilgængelige: Type A ventilløs, Type B med forsyningsventil, Type C fuld multi-energi integreret model.

  Kernepositionering: Kompakt fodaftryk, lavt luftforbrug og stort sugeflow. Understøtter flerlags manifoldstabling med uafhængig kontrol til flere sugekopper. Ideel til robot EOAT, palletering og porøse emner med skumsugekopper.

      • PBM Standard Mini: Indbygget lyddæmper, slank krop, lav støj, velegnet til enkelt enhed eller stablet samling

      • PBX X-mini sammensat type: Aftagelig ekstern lyddæmperpatron, højere ultimativt vakuum, større flow og bedre varmeafledning, designet til højcyklus kontinuerlig drift

  Størrelsesgrader: 5 / 10 / 20 / 30. Tallet repræsenterer ækvivalent vakuumpumpeeffekt (0,05~0,3kW). Funktionelle versioner: A grundlæggende ventilløs, B integreret forsyningsventil, C fuld multi-energi model (tilførselsventil + brudventil + vakuumtrykdetektion + justerbar vakuum brudgasspjæld).

2. Modelkodningsregel

  Eksempel: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Standard mini type med indbygget lyddæmper

￮ PBX: Sammensat X-mini type med ekstern lyddæmperpatron

     • 10: Størrelseskode (5 /10 /20 /30)

￮ 5: Mikro lille flow, bittesmå komponenter

￮ 10: Lille-medium flow, 3C små dele

￮ 20: Medium flow bestseller, karton, film & skum sugekop

￮ 30: Stort flow, porøst ark med stort areal og palletering

     • A/B/C: Funktionel version

￮ A: Ventilløs basisenhed, kun generatorhus, styret af ekstern magnetventil

￮ B: Enkeltventilversion, indbygget forsyningsmagnetventil, valgfri envejs trykholdeventil, naturlig vakuumudløsning

￮ C: Fuld multi-energi version, forsyningsventil + vakuum brudventil + digital vakuumpressostat + justerbar blæsespjæld

     • K1: Ventilkombinationskode, K1 = Normalt lukket forsyningsventil + Normalt lukket pauseventil

     • 5/6: Spolespænding: 5=DC24V, 6=DC12V

     • L/M: Trådledningsspecifikation

     • FN: Trykafbryderudgang (NPN/PNP, enhed valgfri kPa/inHg)

  Bestillingseksempel: PBM20-C. Definition: PBM standard indbygget lyddæmper, størrelse 20, Type C fuld multi-energi model, integreret forsynings- og brudventil, justerbar vakuumbrud og vakuumdetektionsalarm.

3. PBM VS PBX kerneforskel

4. Version A/B/C Funktionssammenligning

5. Sammendrag af tekniske specifikationer

  Ydelse @0,5MPa Forsyningstryk

6. Valgvejledning

  Vælg PBM eller PBX

     • ✅ PBM: Begrænset installationsplads, robot EOAT, regelmæssig intermitterende cyklus, ingen udstående lyddæmper påkrævet

     • ✅ PBX: Skumsugekop, porøs karton, lang kontinuerlig drift, højere flow og vakuum påkrævet

  Vælg version A/B/C

     • ✅ Version C Multi-Energy: Robotapplikation, hurtig afblæsningsfrigivelse + alarm for registrering af manglende del, reduktion af eksterne ventiler og rørføring (foretrukket)

     • ✅ Version B: Begrænset budget, ingen afblæsningsvakuumfrigivelse, emnet frigivet af egenvægt

     • ✅ Version A: Fast armatur med eksisterende ekstern magnetventil, laveste indkøbsomkostning

  Stabelbar manifoldfunktion (vigtig fordel ved PBM/PBX)

     PBM5 kan stable op til 16 lag; PBM10 understøtter op til 12 lag. PBX deler den samme stablingsfunktion. Hvert lag ejer et uafhængigt vakuumkredsløb uden gensidig interferens og deler en hovedluftforsyning. Bedste valg til multi-station transfer og multi-dyse moduler.

     Tætningsmateriale: NBR for generelle forhold; FKM til fødevarekvalitet eller syre/alkali-ætsende miljøer.

7. Pneumatisk kredsløb for Type C Multi-Energy Model

     Luftkilde → AFC luftfilter (olietåge forbudt) → AR trykregulator → PBM/PBX-C luftforsyningsport; Vakuumport → ZFC vakuumfilter → sugekop. To DC24V-signalledninger forbindes til PLC: en til vakuumadsorptionskontrol, den anden til justerbar afblæsningsvakuumbrud. Vakuumfeedbacksignal bruges til registrering af manglende/tabt emne.

8. Betjeningsnoter

     • Lufttilførslen skal være tør og filtreret, olietågesmøreapparat forbudt. Olieforurening vil tilstoppe to-trins dyser.

     • ZFC vakuumfilter skal installeres i vakuumrørledning. Støv blokerer let dyserne og reducerer sugekraften.

     • PBX ekstern lyddæmperpatron skal være fuldt installeret; fjernelse forårsager ekstremt høj støj.

     • Juster type C vakuum bremse gasspjældet langsomt. Overdreven åbning vil blæse tynd film og papiremner væk.

     • For stablet manifoldsamling med flere enheder, forstørre hovedlufttilførselsrøret for at stabilisere trykket for alle enheder.

     • Bred temperaturtolerance; sørg for, at der ikke er tilisning på luftkilden under lave temperaturforhold.
