SOLH MHW2 tandstang med 180° swing pneumatisk griber er fuldt ud udskiftelig med tilsvarende SMC-modeller. Tandstangsdrev muliggør symmetrisk synkron kæbe svingning, hver kæbe roterer op til 90° for total 180° åbning, med synkroniseringsfejl ≤0,1° for at garantere afbalanceret fastspænding og forhindre, at emnet glider. Borestørrelser varierer fra 20 til 50 mm i rent dobbeltvirkende konfiguration. Kæberne står vinkelret på kroppen ved fuld åbning, hvilket minimerer optaget plads og letter mekanisk undgåelse og vending af emnet. Hård-anodiseret firkantet aluminiumshus har fire-sidede sensorriller til ubegrænset magnetisk kontaktinstallation. Optimeret støvtæt forsegling understøtter langtidsdrift i støvede værksteder. Sammenlignet med knastdrevet MHY2 leverer MHW2 højere belastningskapacitet og bedre synkronisering; i modsætning til toggle MHT2, har den ingen power-off selvlåsning, men giver en langt større svingvinkel. Udbredt til vending og håndtering af mellembelastede emner (1~20 kg), kartoner, store plastdele og lastning/aflæsning i lukkede automationsstationer.

SOLH MRHQ integreret roterende griber af skovltypen er fuldt ud udskiftelig med tilsvarende SMC-modeller. Den integrerer et vingeroterende modul og en parallel luftgriber i en enkelt aktuator, der erstatter en delt kombination af drejebord plus separat fingercylinder. Den samlede længde er forkortet med ca. 20 %, og rørmodstandsinterferens under rotation er elimineret. Borestørrelser dækker 10/16/20/25 mm med standardversioner med 90° og 180° rotation. Endestopskruer muliggør ±10° total vinkelfinjustering. Den dobbeltvirkende parallelle kæbe opnår gentagelsespositioneringsnøjagtighed på ±0,01 mm. Fem monteringsflader sammen med lokaliseringsknaster og stifthuller muliggør hurtig centrering og montering i flere retninger. Indbyggede magnetiske ringe understøtter op til fire M9-seriens reed-afbrydere til at detektere både roterende grænser og kæbe åben/lukket status for fuld PLC interlock kontrol. Ved at anvende oliefri selvsmørende struktur, bruges den i vid udstrækning til greb om emner, vending og retningskonvertering i 3C-elektronik med begrænset plads og pakkeautomatiseringslinjer til lette og mellemstore belastninger fra 0,1 til 5 kg. Der kræves en sikkerhedsmargin på minimum 30 % under belastningsvalg.

SOLH HFZ lineær guide parallel pneumatisk griber er direkte udskiftelig med SMC MHZ2 serien. Den anvender synkron transmission med to stempler og tandhjul integreret med lineær kugleføring for høj stivhed og fremragende offset belastningsmodstand. Tre aktiveringsvarianter er tilgængelige: standard dobbeltvirkende HFZ; enkeltvirkende normalt lukket HFSZ (fjeder holder emnet, når luften afskæres); enkeltvirkende normalt åben HFTZ (fjeder frigiver emne ved lufttab). Borestørrelser spænder fra 6 til 40 mm med gentagelsespositioneringsnøjagtighed ±0,01~±0,02 mm. Flere monteringsmuligheder inkluderer bundtapning, sidemontering og N-type med gennemgående hul. Dobbeltsidede sensorriller og indbyggede magnetiske ringe understøtter M9-seriens magnetiske kontakter til åben/lukket feedback. Velegnet til udvendig fastspænding og indvendig ekspanderende greb. Valgfrit tilbehør omfatter støvdæksler, højtemperaturforseglinger og NSF-H1 fødevaregodkendt fedt. Effektiv spændekraft falder med udvidet kæbeudhæng; en sikkerhedsfaktor ≥1,5 er påkrævet ved belastningsberegning. Udbredt på robot-endeeffektorer, 3C-elektronik, præcisionshardware, sprøjtestøbning og pakkeautomatisering præcisionsgribestationer, især til applikationer, der kræver afbrydelse af sikkerhedshold eller frigivelse og arbejdsforhold med laterale offset-belastninger.

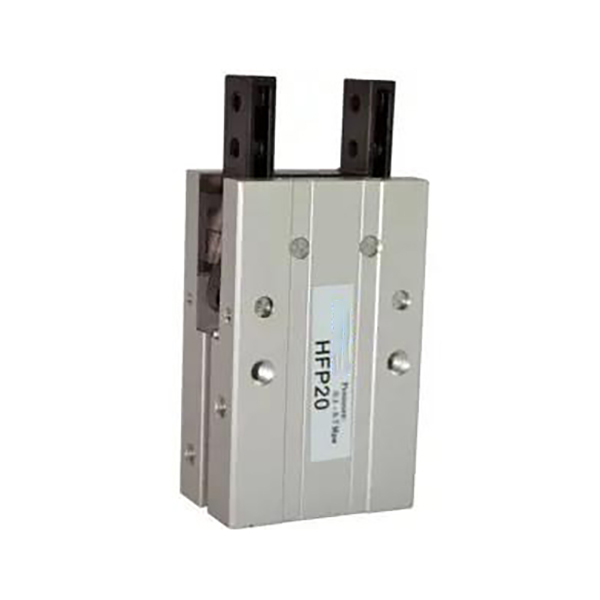

SOLH HFP økonomisk parallel pneumatisk griber af håndtagstype anvender mekanisk gearkoblingstransmission som en omkostningseffektiv letvægtsgribeløsning. Borestørrelser dækker 10/16/20/25/32 mm. Kæberne lukker, når stemplet forlænges og åbner ved tilbagetrækning; spændekraften er 20%~30% højere end åbningskraften for pålidelig fastholdelse af emnet. Monteringshuller er tilgængelige på tre sider: side, bund og bag. Indbyggede permanente magneter fungerer med CS1-G magnetiske kontakter til åben/lukket statusfeedback. Metalfriktionsisoleringsplader reducerer slid for at tilpasse sig højcyklus kontinuerlig drift. Placeret som et økonomisk alternativ til lineærstyrede gribere såsom HFZ og MHZ2, passer det til omkostningsfølsomme applikationer med let og middel belastning. Periodisk vedligeholdelse af fedt på armleddet anbefales. Udbredt til højfrekvent håndtering af 3C plastdele, miniature stemplet hardware og små emballagekomponenter. Anbefales ikke til forhold med vedvarende tunge offset-belastninger eller krav til ultrahøj præcision.

SOLH HFY Y-type pivot swing pneumatisk griber tjener som et omkostningseffektivt udskifteligt alternativ til SMC MHC2. Drevet af drejeled med et enkelt stempel med drejningsmomentforstærkning. Der tilbydes to varianter: dobbeltvirkende HFY og enkeltvirkende normalt åben HFTY. Svingområdet når +30°/-10° med en samlet effektiv svingvinkel på omkring 40°. Indbyggede justerbare gasspjældsventiler muliggør uafhængig hastighedsregulering til åbning og lukning, og gentagen positioneringsnøjagtighed opnår ±0,02 mm. Borestørrelser dækker 6/10/16/20/25/32 mm. Tre monteringsflader (bund, side, bag) er tilgængelige. Indbyggede magnetiske ringe er kompatible med CMSH og DS1-G magnetiske kontakter til grænsesignalfeedback. Den er ideel til ydre indpakning af runde, buede og uregelmæssige miniaturedele under begrænset installationsplads og højfrekvente let-belastningshåndteringsforhold. Under valg skal du være opmærksom på, at spændemomentet falder med forlænget kæbeudhæng; en sikkerhedsfaktor ≥1,5 er påkrævet til belastningsverifikation. Sammenlignet med original MHC2 har HFY en lidt smallere svingvinkel, men understøtter tresidet montering med overlegen omkostningsydelse. Original MHC2 anbefales, hvis der kræves et bredere svingområde eller sluk, normalt lukket holdefunktion.

SOLH HFR drejeled 180° bred åbning pneumatisk griber er drevet af stempelforbindelse til at rotere kæber. Hver kæbe svinger op til 90° og danner en lige linje, når den er helt åben, for at give maksimal frigang og eliminere mekanisk interferens under pick-and-place. Borestørrelser dækker 10/16/20/25/32 mm med rent dobbeltvirkende design. Den -2°~-5° overlukningsvinkel sikrer stabil fastspænding. Tre monteringsflader (side, bund, bag) er tilgængelige; placering af stifthuller på basen forbedrer samlingsnøjagtigheden, og montering med suffiks-N gennem hul er valgfri. Alle modeller kommer med indbyggede permanente magneter og sensorriller, der er kompatible med CMSH magnetkontakter. Optimeret støvtæt kæbestruktur og antifriktionsmetalseparatorer leverer en levetid på over 5 millioner cyklusser til moderat støvede værkstedsmiljøer. Udbredt til at gribe og vende emner med dybe hulrum, store plastikhuse og kassematerialer. MHW2 gear-drevet svinggriber kan overvejes til medium-belastning applikationer, hvis ekstrem undgåelse spillerum er unødvendig. Der skal reserveres en sikkerhedsmargin på minimum 30 % under drejningsmomentberegningen; forlænget kæbeudhæng reducerer kraftigt det effektive spændemoment.

SOLH CJ1 ultra-miniature-pin pneumatisk cylinder er udskiftelig med tilsvarende SMC-modeller, der tilbydes i φ2,5 og φ4 borestørrelser. φ2.5 er kun enkeltvirkende fjederretur, mens φ4 understøtter både enkeltvirkende og dobbeltvirkende versioner. Slank og ultralet (2~3,5 g), den har ingen indbygget pude for hurtig respons. Luftporten på stangsiden kan drejes ±90° for at lette slangelayout. Udvendigt gevind i begge ender muliggør direkte aksial fastgørelse uden ekstra beslag. Den leverer en trykkraft fra 0,64 til 6,3 N ved 0,5 MPa, velegnet til mikrobelastninger under 100 g for at undgå stødskader på sarte små emner. NBR-tætninger understøtter oliefri drift for et rent miljø. Udbredt anvendt i højfrekvente push-pull-opgaver med korte slag, inklusive 3C-knap-holdbarhedstest, chipudkastning, mikrokomponentpositionering, finjustering af præcisionsinstrumenter og miniatureaktuatorer til medicinsk udstyr. En tryksikkerhedsfaktor på mindst 50 % anbefales under udvælgelsen.

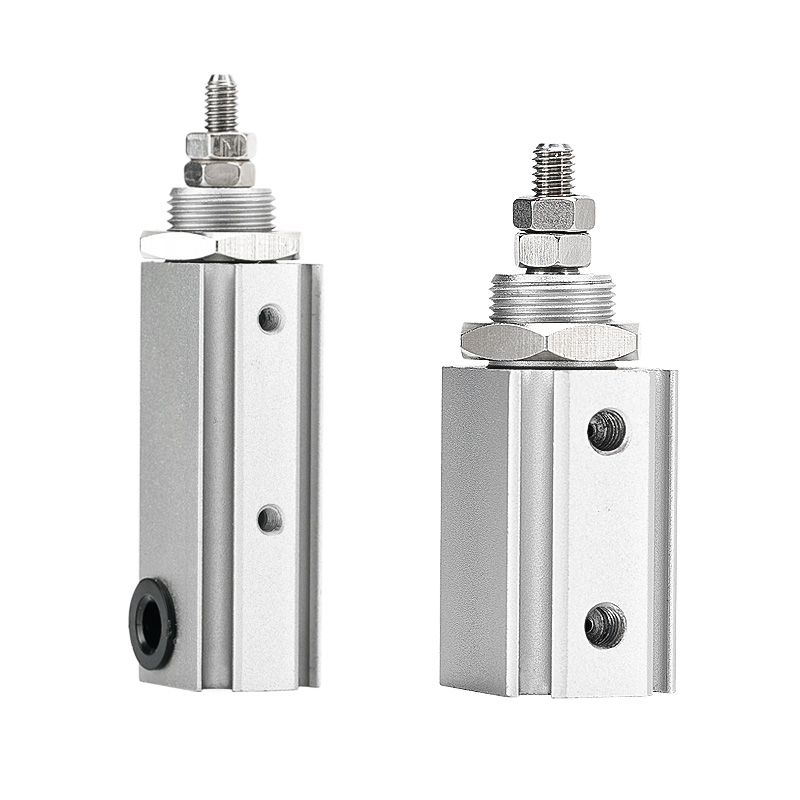

SOLH CJP2 kompakt dobbeltvirkende pneumatisk stiftcylinder er fuldt ud udskiftelig med tilsvarende SMC-modeller. Borestørrelser inkluderer Ø4/6/10/16 mm, opdelt i CJP2 (uden magnet) og CDJP2 (indbygget magnetring). Rent dobbeltvirkende design udstyret med gummipuder i begge ender for at reducere stød og støj. Sammenlignet med den gamle CJP-serie, vedtager den en kortere kropskonstruktion og opnår 55% ~ 65% vægtreduktion. Seks monteringstyper er tilgængelige: grundlæggende, panel, flange, fodmontering og mere, velegnet til indlejret installation, aksial fastgørelse og sidemontage. Alle størrelser leveres med magnetiske ringe; selv minimum Ø4-varianten understøtter dobbelt M9-serie magnetiske kontakter til tovejs positionsfeedback. Hård anodiseret aluminiumscylinder og NBR-tætninger muliggør oliefri drift med en levetid på over 3 millioner cyklusser og konstant tovejstryk. Udbredt til kort slag i tovejs push-pull-applikationer såsom mikrokomponentudstødning i 3C-industrien, test af knappers holdbarhed, finjustering af præcisionsinstrumenter og miniatureaktuatorer til medicinsk udstyr. Der skal reserveres mindst 30 % lastsikkerhedsmargin under udvælgelsen. Vælg enkeltvirkende CJP, hvis fjederretur er påkrævet, og CJ1 ultra-minicylinder for ekstremt begrænset, ultralet lastrum.

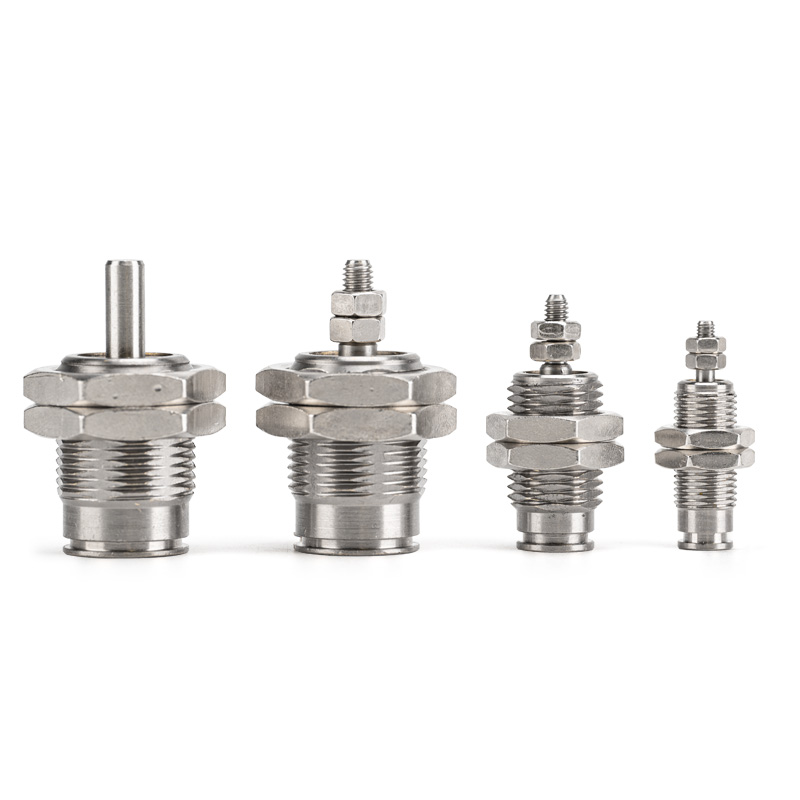

SOLH CJP enkeltvirkende fjederretur mikrostift pneumatisk cylinder er fuldt udskiftelig med tilsvarende SMC-modeller. Borestørrelser dækker Ø4/6/10/16 mm, inklusive CJP (uden magnetring) og CDJP (indbygget magnetring) varianter. Enkeltvirkende design strækker sig under lufttilførsel og trækkes automatisk tilbage via fjeder ved luftafbrydelse med sikkerhedsfunktion til nulstilling af strømmen. Uden indbygget pude leverer den hurtig respons og maksimal cykelfrekvens op til 250 cpm. To monteringsmåder er tilgængelige: panelmontering B og planmonteret montering S. Den ultrakorte krop kan indlejres i maskineri for at spare installationsplads. Hård anodiseret messingtønde og NBR-tætninger understøtter oliefri drift i et rent miljø med en levetid på over 3 millioner cyklusser. Udbredt til ensrettet udstødning, positioneringsstop, miniature-jigkørsel, 3C-knap-holdbarhedstest og anden kort-takts enkelt-retnings aktivering. En sikkerhedsmargin på mindst 50 % anbefales under udvælgelsen. Vælg CJP2 dobbeltvirkende model til tovejs push-pull bevægelse og CJ1 ultra-mini cylinder til ultralet nyttelast i ekstremt begrænset plads.
