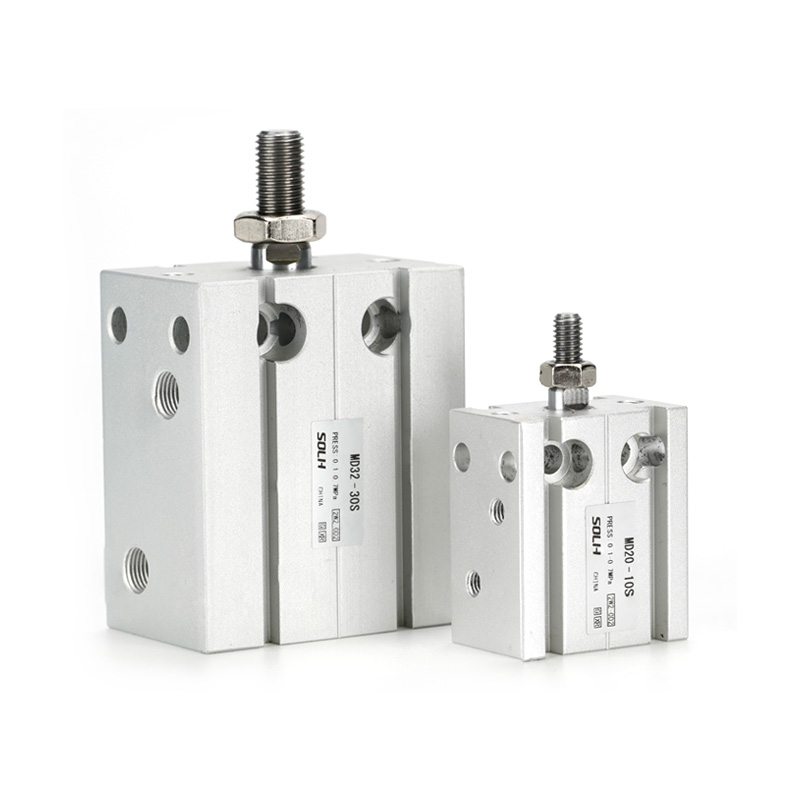

SOLH MD multipositions frimonterede kompaktcylinder er udstyret med tapede monteringshuller på seks sider af blokkroppen til beslagfri installation i enhver vinkel, 30%~50% tyndere end standard runde cylindre for at passe til et smalt udstyrslayout med høj tæthed. Fem undermodeller dækker alle arbejdstilstande: Standard enkelt-stang dobbeltvirkende MD, enkelt-stang enkeltvirkende MSD (fjeder forlængelse) / MTD (fjeder tilbagetrækning), anti-torsion dobbelt-stang MDD og slagtilpasning dobbelt-stang MDJ. Borestørrelser varierer fra 6 til 32 mm med standardslag 5~60 mm. Hver enhed leveres med indbygget gummibuffer foran og dobbelte sideslidser til magnetiske sensorer; suffix-S står for integreret permanent magnet, der er kompatibel med CMSH/DMSH reed-kontakter. Stempelstangen vedtager integreret selvsmørende bøsning for oliefri jævn drift. Dobbeltstangsvarianter eliminerer sideværts afbøjning fra forskudte belastninger, mens MDJ har en bageste justeringsskrue til fleksibel slag finjustering. Udbredt anvendt til let-duty fastspænding, udstødning, crimpning og præcis positionering af miniature jigs i 3C, halvledere og almindelige små automationsmaskiner.

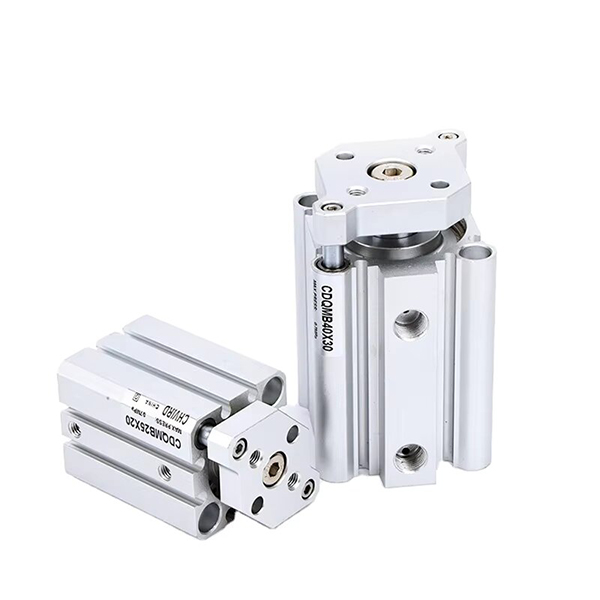

SOLH CQM styret tynd cylinder med høj stivhed kan udskiftes med SMC CQM/CDQM. Bygget på CQ2 tynd cylinderstruktur med integrerede parallelle dobbelte styrestænger, bevarer den samme kropslængde som CQ2 og eliminerer behovet for eksterne guider. Dens laterale belastningsmodstand er 2~4 gange højere end standard CQ2-cylindre, med stempelstangsrotationstolerance ≤±0,2°. Varianter inkluderer ikke-magnetisk CQM, magnet-udstyret CDQM og CQM-XB24 model med lang levetid. Monteret med gummikofangere i begge ender og understøtter oliefri drift. Borestørrelser φ12~100mm, monteringsdimensioner kompatible med CQ2/CQS. Ideel til præcisionsskub med kort slag og fastspænding med forskudt belastning i elektronikmontageautomatisering.

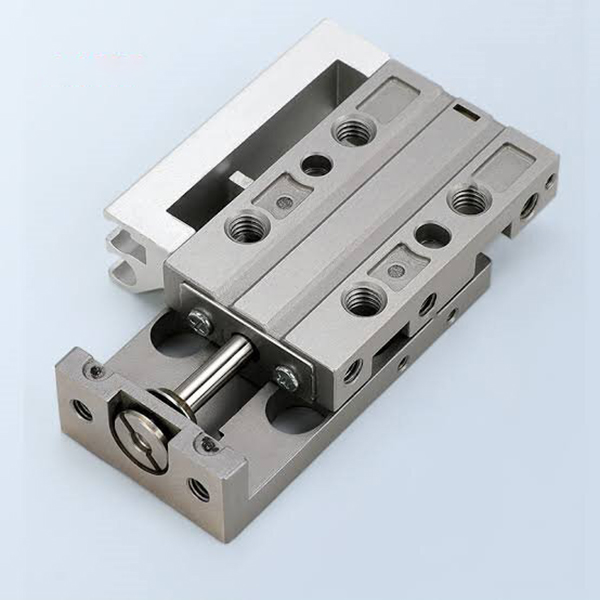

SOLH MXJ ultrakompakt højpræcision pneumatisk glidebord kan udskiftes med SMC MXJ-serien. Udstyret med integreret kuglelineær guide i rustfrit stål opnår den en parallelitetsnøjagtighed på 0,005 mm og gentagen positioneringsnøjagtighed ±0,01 mm. Den ultratynde letvægts krop understøtter top-, bund- og sidemontering på tre sider, 30%~50% mindre end MXQ glideborde. Borestørrelser φ4,5~16mm, udstyret med dobbelt-ende gummibuffere og valgfri metalbegrænsere til 0~5mm justerbar slaglængde. Symmetrisk design muliggør venstre-højre udskiftning af rør og sensorer, velegnet til oliefri rene miljøer. I stand til stabil højfrekvent kortslagsbevægelse, bredt anvendt til lineær bevægelse på mikronniveau i 3C mikrohåndtering, optisk inspektion, miniaturesamling og kompakt medicinsk automatiseringsudstyr.

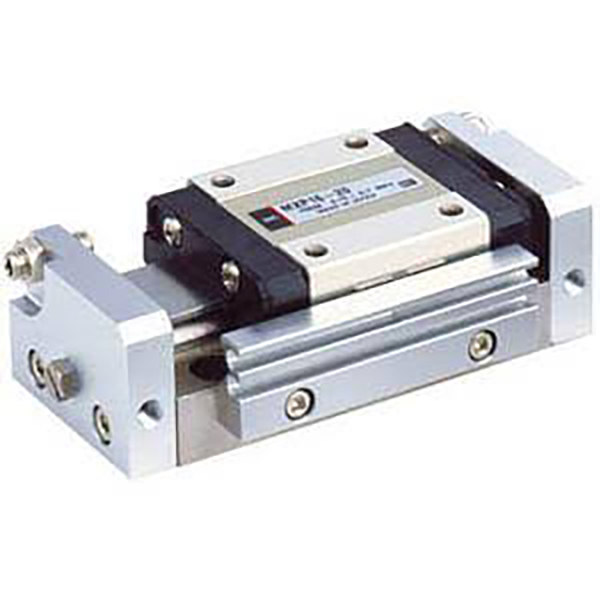

SOLH MXP pneumatisk glidebord med ultrahøj præcision kan udskiftes med SMC MXP-serien. Den anvender integreret martensitisk rustfrit stålkrop og indbygget kuglelineær guide, hvilket opnår vandringsparallelisme på 0,004 mm, rotationsfejl ned til ±0,03° og gentagen positioneringsnøjagtighed ±0,01 mm. Den ultrasmalle kompakte krop er 10%~20% slankere end MXJ-modeller og understøtter montering på tre sider og omskiftelig aksial/lateral rørføring. Borestørrelser φ6~16mm udstyret med standard gummibuffere, valgfri metalbegrænsere og hydrauliske buffere til rådighed for φ8 og derover. Det understøtter oliefrit rent miljø og stabil højfrekvent frem- og tilbagegående bevægelse. Ideel til automationsstationer med begrænset plads, der kræver streng bevægelsespræcision, såsom optisk inspektion, chip bonding, mikrokomponentsamling og premium medicinsk udstyr.

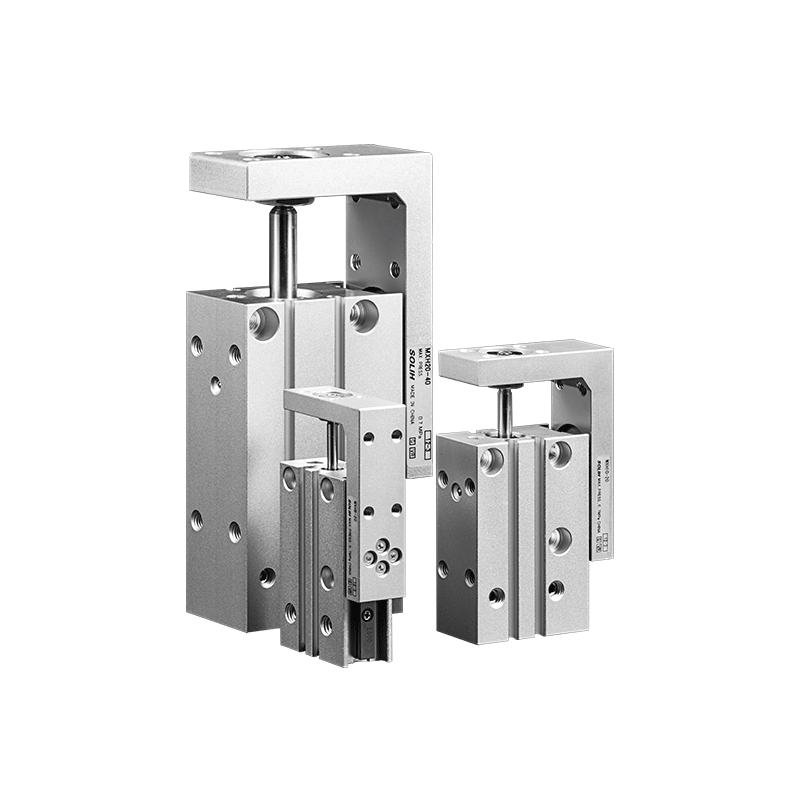

SOLH MXH smalle kompakte pneumatiske glidebord er udskifteligt med SMC MXH-serien. Drevet af dobbelt stempel og udstyret med cirkulerende kuglestyreskinne, vedtager den ultra-smal krop, der er egnet til tæt side-by-side layout. Den har fremragende anti-offset- og anti-torsionskapacitet med et tilladt drejningsmoment omkring 6 gange traditionelle MXU-slæder, gentagen positioneringsnøjagtighed ±0,02 mm og maksimal standardslaglængde op til 60 mm. Understøtter 4-retningsmontering og 3-sidet rørføring, den leveres med indbygget magnet, der er kompatibel med forskellige magnetiske kontakter, dobbeltende gummibuffere og muliggør kontinuerlig oliefri drift. Borestørrelser φ6~20mm, i vid udstrækning brugt til mellempræcision og højfrekvent overførsel af 3C-komponenter og små plastdele under udkraget eller ensidig belastning i pladsbegrænset automationsudstyr.

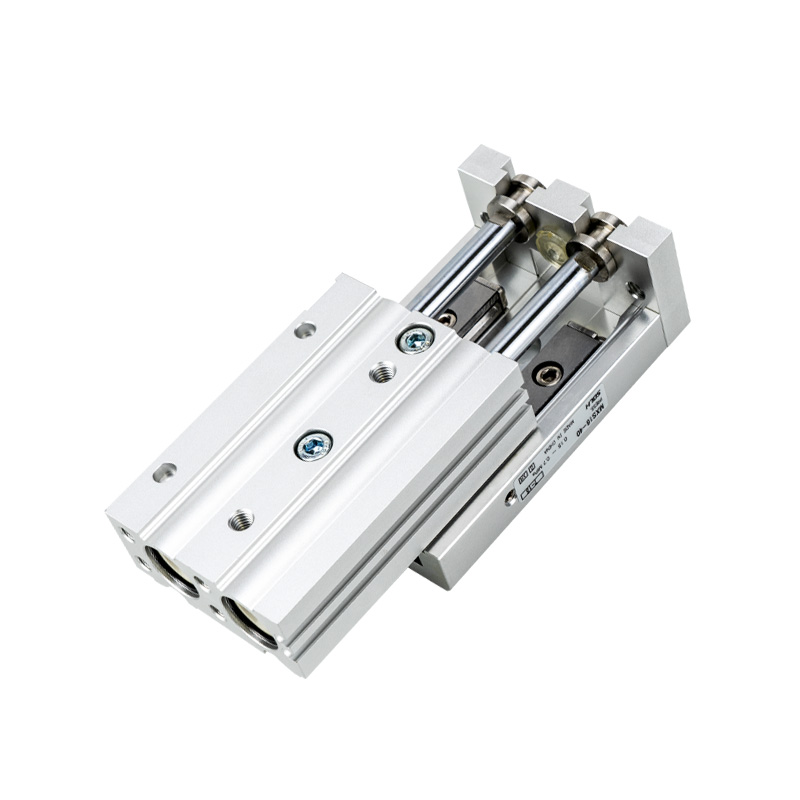

SOLH MXS integreret pneumatisk glidebord med høj stivhed er fuldt udskifteligt med SMC MXS-serien. Den anvender dobbeltstempeldrift og forudbelastede tværrullestyreskinner til bevægelse uden frihøjde, og leverer dobbelt så meget som en-cylindret glider med samme boring og gentagen positioneringsnøjagtighed op til ±0,01 mm. Den ultratynde integrerede struktur sparer 30%~50% installationsplads sammenlignet med delt cylinder plus eksterne styresæt. Tresidet montering med positioneringsstifthuller (bund, side og aksial) er understøttet. Borestørrelser φ6~25mm med standardslag 10~150mm, valgfri 0~5mm slagtilpassere. Indbygget magnet passer til magnetkontakter og muliggør oliefri drift. Udbredt til lineær overførsel med høj stivhed og høj præcision i halvleder-, 3C-præcisionssamling og optiske komponentjusteringsstationer.

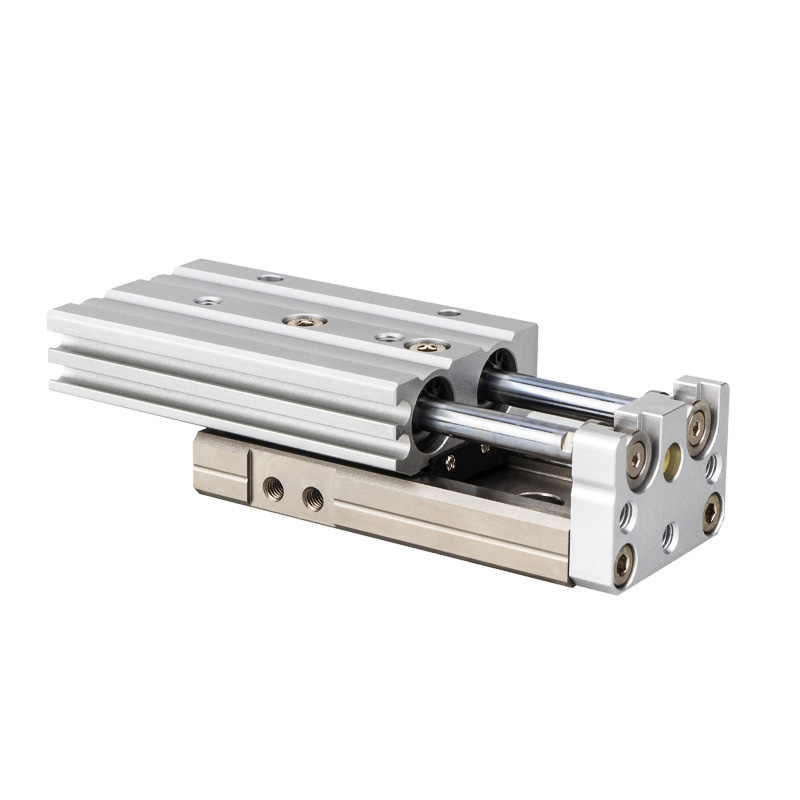

SOLH MXQ økonomisk pneumatisk glidebord kan udskiftes med SMC MXQ-serien. Den anvender dobbeltstempeldrift og ikke-forspændt recirkulerende kuglestyreskinne, bygget som en ultratynd letvægts integreret enhed med lavere højde og lettere vægt end MXS, hvilket opnår gentagelsespositioneringsnøjagtighed på ±0,02 mm. Tresidet montering med positioneringsstifthuller (bund, side og aksial) er tilgængelig. Borestørrelser φ6~25mm, standardslag 10~150mm, valgfri 0~5mm slagtilpassere. Indbygget magnet passer til magnetkontakter og understøtter oliefri drift. Som en omkostningseffektiv grundlæggende lineær aktuator passer den til budgetfølsomme projekter og bruges i vid udstrækning til let belastning højfrekvent overførsel af små elektroniske og plastdele og standardpræcisions automatiserede samlebånd.

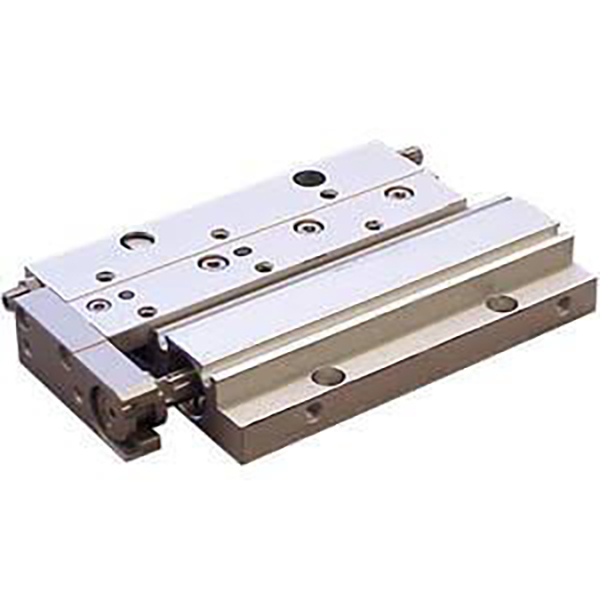

SOLH Richge MXF ultratynde højstivhed pneumatisk glidebord er udskifteligt med SMC MXF-serien. Cylinderen og krydsrulleføringen er arrangeret parallelt, med kropshøjden reduceret med 40 % sammenlignet med tilsvarende MXS-modeller, ideel til automatiseringsudstyr med begrænset lodret frigang. Den understøtter top- og bund dobbeltmontering med positioneringsstifthuller, gentagelsespositioneringsnøjagtighed ±0,02 mm, borestørrelser φ8~20mm og maksimal standardslaglængde 100mm. Udstyret med dobbelt-ende polyurethan buffere som standard, valgfri X10/X11 slagtilpasning og hydrauliske buffere. Indbygget magnet arbejder med magnetiske kontakter og muliggør oliefri langcyklusdrift. Udbredt til medium-belastning lang-slags overførsel såsom 3C-modulhåndtering, præcisionspresning og stationsskift.

SOLH MY1B mekanisk sammenføjet grundlæggende stangløs cylinder opnår fuld udskiftelighed med tilsvarende SMC-modeller. Udstyret med indvendig tætningsrem og ydre støvtæt rem, annullerer den den udvendige stempelstang, hvis samlede installationslængde er tæt på effektiv slaglængde og sparer mere end 50 % layoutplads sammenlignet med trækstangscylindre. Borestørrelser spænder fra φ10 til 100 mm med maksimal slaglængde op til 5000 mm. Glidebordet er stift forbundet med stemplet med enestående bøjningsmodstand, hvilket muliggør direkte lastmontering uden hjælpestyr under lette belastninger. Fire-retningsrør (for, bag, side, bund) er tilgængelig; modellerne φ25~40 realiserer 17 % vægtreduktion. Standard indbyggede justerbare luftpuder er udstyret med valgfri eksterne hydrauliske buffere og dobbelt-ende slagtilpassere. Forudreserverede riller passer til D-M9-seriens magnetiske kontakter, og oliefri drift understøttes til rene værksteder. Klassificeret efter belastningskapacitet: φ10~20 for let belastning, φ25~40 for medium-let belastning, φ50~63 for medium belastning, φ80~100 for heavy duty. Udbredt i langdistancematerialetransport, automatisk døraktivering, tung arbejdsemneforskydning ved bearbejdning og langslagspositionering ved at skubbe på ikke-standard automationslinjer som en økonomisk universel lineær kørselsløsning.
