Pneumatiske komponenter serien

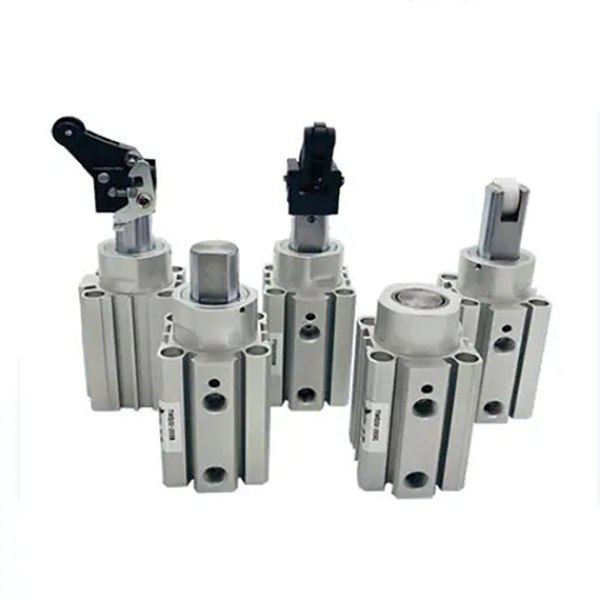

SOLH TWQ kompakte stopcylindre med fast højde leverer omkostningseffektive begrænsende løsninger til 10-150 kg lette og mellemstore transportørpaller. Fire udskiftelige stangender dækker flad stang, rund stang, rullehåndtag og justerbar hydraulisk bufferhåndtag; rulle- og bufferversioner understøtter valgfri mekanisk selvlåsning for at undgå tilbageslag af emnet. Flangemontering med fast højde udelader højdekalibrering og fremskynder installationen i marken med fire-sideslidser til magnetiske sensorer. Oliefri slidbestandig konstruktion passer til elektronik, emballage og husholdningsapparaters samlebånd. Vores stabile masseproduktion garanterer tilstrækkeligt lagerbeholdning, ideel til høj-cyklus lav-vedligeholdelse automatiseret blokering og stationspositionering.

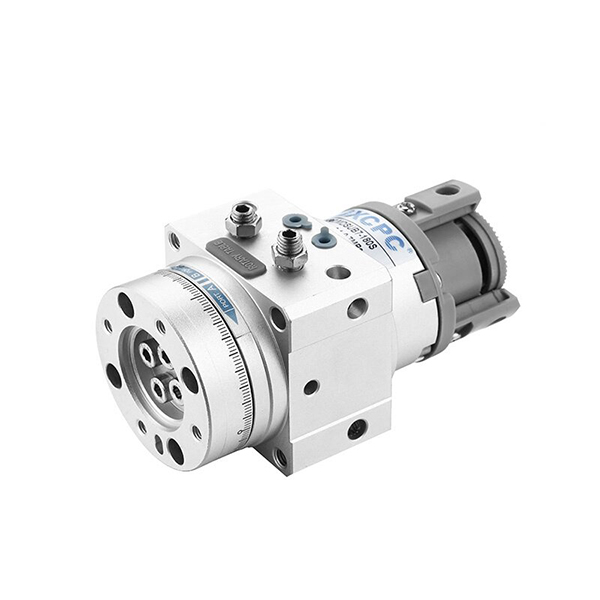

SOLH MSUB integrerede vingeroterende cylindre leverer præcisionsroterende bevægelser med lavt slør til let automatisering op til 10 kg belastninger. Med en alt-i-en roterende bordstruktur, der eliminerer gearafstand, understøtter den valgfri 90°/180° rotation med ±5° finvinkeljustering; den opgraderede MSUA-version opnår wobble-præcision inden for 0,03 mm. Dens optimerede enkeltvingede struktur kan prale af 2-3 gange højere belastningskapacitet end konventionelle CRB1-modeller med et mere kompakt fodaftryk. Flervejs flangemontering sparer installationsplads, mens oliefri tætning sikrer ren langtidsdrift. Vi opretholder en stabil masseproduktion og tilstrækkeligt punktlager, der er bredt udbredt til robotledsvingning, elektronisk indeksering af emner, vending af dele og små positioneringsplatforme i præcisionssamlebånd.

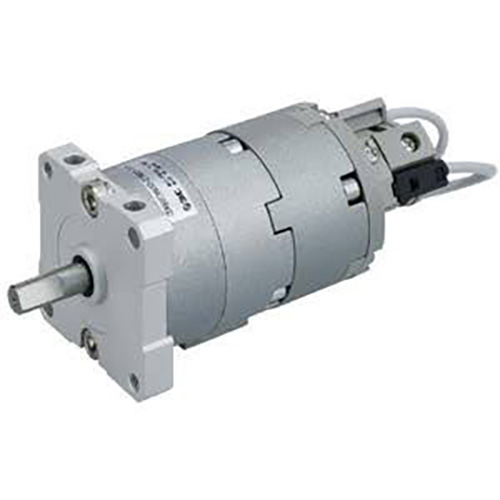

SOLH CRBU2 ultratynde frimonterede roterende aktuator er fuldt ud udskiftelig med tilsvarende SMC-modeller, tilgængelig i borestørrelser 10/15/20/30/40. Integreret cylindrisk krop muliggør beslagfri fastgørelse i flere retninger, 12 % lettere end CRB2-serien, perfekt til skjult installation inde i kompakt integreret maskineri. Direkte vingedrev eliminerer gearets slør med ultrahøj vinkelrepeterbarhed på ±0,01°. To vingevarianter: S enkeltvinge til max 270° sving, D dobbeltvinge, der leverer dobbelt drejningsmoment med begrænset 90°/100° rotation. Der tilbydes to rørlayouts: standard sideporte og suffix-E centrale aksiale porte. Valgfri suffiks-W vinkeljustering realiserer trinløst justerbart slag fra 0 til 240°, og indbyggede magnetiske ringe understøtter M9BW reed-kontakter til PLC-grænsefeedback. Lavfriktionskompositforsegling sikrer oliefri drift med over 5 millioner servicecyklusser. Udbredt til let belastning højfrekvente præcisionsrotationsopgaver, herunder 3C miniature jig-omsætning, vision-kamerapositionering, skruestramningsmekanismer og småvinklet emballageskift. Sammenlignet med basismonterede CRB2 roterende cylindre kræver CRBU2 ingen monteringsbeslag og maksimerer pladseffektiviteten, ideel til robot-endeeffektorer og smalle interne udstyrslayouts.

SOLH CRB1 / CRB2 roterende aktuatorer af skovltypen er fuldt ud udskiftelige med tilsvarende SMC-svingcylindre. Direkte vingedrev eliminerer gearspillet, hvilket giver lav rotationsinerti og ultrahurtig respons. CRB2 er den kompakte lette serie med borestørrelser 10~40 mm; Enkeltvinge understøtter op til 270° sving, mens dobbeltvinge begrænser rotation til 90°/100°, ideel til højhastigheds mini-vending i 3C med begrænset plads og pakkeudstyr. CRB1 heavy-duty-serien dækker 50~100 mm boringer med fuld lejestøtte og enestående slagfasthed, hvilket giver maksimalt drejningsmoment på op til 24 N·m til tunge armaturer og stor emneindekseringsomsætning. Enkelt vinge giver et bredt svingområde, mens dobbelt vinge fordobler drejningsmomentet ved samme borestørrelse. Indbyggede gummikofangere leveres som standard; vinkeljusteringssuffiks Z og hulaksel er valgfri, og CDRB-varianter integrerer permanente magneter, der er kompatible med D-M9B / D-A93 reed-kontakter. Sammenlignet med MSQ rack-and-pinion roterende borde har vinge-type cylindre slankere krop og hurtigere rotation med nul slør, men alligevel svagere radial og aksial belastningskapacitet, hvilket gør dem til det bedste valg til højhastigheds let belastning roterende opgaver, der kræver store svingvinkler.

SOLH CRA1 roterende tandstangs- og tandhjulscylindre er pneumatiske svingaktuatorer med højt drejningsmoment til 10-50 kg medium og kraftig automatisering. Tandstangstransmission med to stempler opnår slør ≤1°, med φ30 model nul slør og maksimalt 108N·m drejningsmoment fra φ100 boring ved 0,5MPa. Valgfri justerbare endeluftpuder afbøder inertipåvirkning under hyppig cykling, mens flere monteringstyper og akselkonfigurationer understøtter fleksibel mekanisk forbindelse. Oliefri konstruktion sikrer kontinuerlig drift med lav vedligeholdelse. Vores fabrik kører stabil masseproduktion med rigelig punktbeholdning, bredt udbredt til tung arbejdsemnevending, industriel ventilaktivering, tung armaturindeksering og robotforbindelsesrotation på tværs af automatiserede samlings- og rørledningskontrolsystemer.

SOLH CRQ2 ultratynde tandstangs- og tandhjuls-roterende cylindre anvender dobbelt-rack-indgrebsstruktur for at opnå nul-slør præcis rotation, perfekt egnet til plads-begrænset let og middel-duty automatisering. Med ultralav-profil flad integreret flangekonstruktion uden ekstra monteringsbeslag, understøtter den 90°, 180° og valgfri 360° helcirkelrotation med ±5° finvinkelkalibrering. Borestørrelser spænder fra φ10 til φ40; større specifikationer er tilgængelige med justerbare luftpuder for at afbøde inertipåvirkning under hyppig cykling. Den magnetiske CDRQ2-version understøtter magnetisk kontaktinstallation til PLC-positionssignalforbindelse. Oliefrit selvsmørende design reducerer vedligeholdelsesarbejdet betydeligt. Disse kompakte svingaktuatorer, der understøttes af stabil masseproduktion og tilstrækkeligt spotlager, er bredt udbredt i 3C elektroniske PCB-flipping, emballeringsmaskineri, medicinsk automatisering og præcisionsminiatureindekseringsstationer.

SOLH AF800 / AF900 storborede højstrøms hovedledningsluftfilter er fuldt ud udskifteligt med tilsvarende SMC-modeller, udstyret med G1¼/G1½/G2-porte og maksimalt nominelt flow på op til 20.000 L/min, designet til luftkompressorens hovedrørledninger, centraliseret luftforsyning med fuld linje og højstrøms multiventil-ø-pneumatiske systemer. Indbygget centrifugal forseparationsstruktur fjerner over 95 % kondenseret vand, rust og store partikler på forhånd; flerlags fiberfilterpatroner tilbyder valgfri præcision fra 2μm til 100μm med standard 5μm til almindelig brug. Vandskålen på 45 cm³ understøtter tre afløbstilstande: manuel dræning, AD47 NC float auto dræn og AD48-6 NO float auto dræn. Tre skåltyper er tilgængelige: Standard slagfast gennemsigtig PC-skål, kraftig metalskål og eksplosionssikker metalskål med væskestandssigtevindue, mens metalvarianter anbefales til maling, eksplosionssikre lithiumbatterier og olieholdige værktøjsmaskiner i barske miljøer. Krop af hårdanodiseret aluminium med lige gennemløber giver lavt tryktab. Matchet med AR-regulatorer og AL-smøreapparater for at danne komplette AC800/900-luftserviceenheder, bredt installeret foran på luftkompressorer til store CNC-klynger, lithiumbelægningsværksteder, autolakeringslinjer og kemiske eksplosionssikre anlæg, der beskytter nedstrøms magnetventiler, cylindre og vakuumejektorer for at reducere den samlede fejlrate pneumatiske systemfejl.

SOLH AFF hovedlinje-grovfilter og AM-olietågeudskiller kan seriekobles og er fuldt ud udskiftelige med matchende SMC-luftrensningskomponenter, der overholder ISO8573-1-standarderne for trykluftsrenhed. 1μm AFF primærfilteret fjerner 99 % kondenserede vanddråber, støv og rustpartikler; 0,1μm AM fin olietågeudskiller begrænser det resterende olieindhold til under 1mg/m³ for oliefri ren lufttilførsel. Det fulde flow rækker fra 300 til 14500 l/min med portgevind 1/4"~2". Hver enhed leveres med indbygget visuel tilstopningsindikator og letvægtsvandskål i rustfrit stål, mens suffikset-D normalt åbent flyder automatisk afløb er valgfrit. Tryktab kontrolleres under 5 kPa med 20 % højere flowkapacitet end konventionelle filtre. Modulær kaskadeforbindelse understøttes til kombination med AMD ultrafine aktivt kulfiltre, der fungerer som efterbehandlingsudstyr til fjernelse af vand og olie i flere trin efter luftkompressorer til CNC-maskineri, fødevare- og farmaceutiske linjer, 3C-belægningsværksteder og halvlederoliefri processer. En 1,2~1,5 gange flowmargin anbefales under valg, og autodrænvarianter foretrækkes til 24-timers uovervåget produktion med høj kondensatproduktion.

SOLH ZSE30A / ZSE30AF / ISE30A digitale højpræcisionspressostater er fuldt ud udskiftelige med matchende SMC-modeller og kan prale af en ultrahøj målenøjagtighed på ±0,2%FS med 4-cifret tofarvet rød/grøn LCD. Grønt baggrundslys aktiveres, når trykket forbliver inden for forudindstillet sikkert område, rødt lys udløser overtryk/undertryksalarm; displaylogik kan vendes efter behov. Tre måleområder dækker fulde applikationskrav: ZSE30A for enkelt vakuum 0~-101kPa, ZSE30AF universal sammensat tryk -100~+100kPa, ISE30A standard positivt tryk -0,1~1,0MPa til almindelig 0,4~0,7MPa fabriksluftforsyning. Hver enhed leveres med 2-kanals uafhængige NPN/PNP åben solfanger switch-udgange, med valgfri 1~5V analog spænding eller 4~20mA analoge strømsignaler til kontinuerlig lukket sløjfe PLC-trykdataopsamling. Eksklusiv et-klik-parameterkopieringsfunktion overfører indstillinger fra én masterenhed til op til 10 slaveenheder, hvilket drastisk reducerer batch-idriftsættelsesfejl. Drevet af bredspektret DC12~24V, udstyret med M5/Rc1/8 port og IP40 støvtæt klassificering. Udbredt til overvågning af cylinderspændingstryk, adsorptionsfejlalarm for vakuumpatron og trykovervågning i realtid på tværs af alle automatiserede pneumatiske kredsløb, der overgår traditionelle mekaniske trykafbrydere med hensyn til præcision, fjernsynlighed og signaludvidelsesmuligheder.
