Pneumatiske komponenter serien

SOLH CXS tynd dobbeltstangscylinder med høj stivhed er fuldt udskiftelig med den originale SMC CXS-serie. Konstrueret med integrerede koaksiale dobbeltstempler og dobbelte styrestænger til synkron aktivering, den leverer næsten fordoblet tryk i forhold til enkeltstempelcylindre med identisk boringsstørrelse med stabil anti-rotationsnøjagtighed på ±0,1°. Dens integrerede styrestruktur giver stærk modstand mod sideværts og excentriske belastninger uden eksterne hjælpestyr. Fire kerneundermodeller er tilgængelige: CXSM med metalglideleje kan prale af enestående slidstyrke, støvtæt ydeevne og overlegen sidebelastningskapacitet til lavhastighedspositionering, pressede og støvede miljøer; CXSL kuglelejetypen har ultralav friktion og jævn bevægelse med maksimal hastighed op til 400 mm/s for højfrekvent højhastigheds pick-and-place; CXSWM/CXSWL dobbeltgennemgående stangversioner tillader montering af fikstur på begge stangender til bilateral synkron løftning og centreringsoverførsel. Dobbelt-ende gummibuffere er standard; AZ luftbuffer er valgfri til φ20/25/32 store boringer for at absorbere voldsomme højhastighedspåvirkninger. Suffiks Z betegner indbyggede magnetiske ringe til direkte installation af D-M9B, D-A93 og andre positionssensorer; ikke-magnetiske varianter er tilgængelige til magnetisk følsomme arbejdsforhold. Valgfri forlængerlås P og tilbagetrækningslås R kan låse stemplet i angivne positioner. Tre-sides montering (bund, top, side) understøtter forskellige kompakte mekaniske layouts, bredt udbredt i præcisionsplukning, materialeoverførsel, positionering og lette presningsprocesser til 3C-elektronik og generel automatiseringsproduktionslinjer.

Den omkostningseffektive SOLH TN-cylinder med dobbelt aksel vedtager en enkelt-stempel-dobbelt styreakselstruktur med glidelejestyring for kompakt layout og fremragende omkostningsydelse. Den leveres fabriksudstyret med indbyggede magnetiske ringe og en justerbar frontgummibuffer til finjustering af slag, der leverer en anti-rotationsnøjagtighed på ±0,2°. Synkroniserede dobbeltaksler begrænser vridning og svingning, så de kan tåle let sideværts excentriske belastninger. Tre-vejs montering (top, bund, side) er tilgængelig, og sideriller understøtter direkte installation af magnetkontakter uden ekstra beslag. To typer leveres: standard stang med enkelt ende TN og dobbelt gennemgående stang TNW, med TNW, der muliggør montering af fikstur på begge stangender til tovejs synkron centreringsbevægelse. Sammenlignet med TR-serien har TN mindre dimensioner og lavere omkostninger uden mulighed for φ6-boring; sammenlignet med CXS/CXSJ dobbeltstemplede dobbeltcylindre, udsender TN enkelt tryk med åbenlyse omkostningsfordele, men alligevel lavere præcision og belastningskapacitet. Dens arbejdstryk varierer fra 0,15 til 1,0 MPa, og tilpasningsevnen til omgivelsestemperatur dækker -20 ℃ ~ 70 ℃. Det er meget udbredt til let belastningspositionering, simpel presning, arbejdsemnestop og kortdistanceoverførsel til generelle automatiseringsstationer med moderate præcisionskrav og krav til omkostningskontrol. Den magnetiske S-type ring er standard for hele serien og kan ikke fjernes; standard Rc gevind kan tilpasses til G gevind eller NPT gevind til oversøiske projekter.

SOLH TR dobbeltakslet cylinder er fremstillet i overensstemmelse med JIS industrielle standarder. Den anvender en enkelt-stempel dobbelt styreakselstruktur matchet med forlængede glidelejebøsninger, med høj strukturel stivhed, fremragende torsionsmodstand og stærk anti-afbøjningskapacitet overlegen i forhold til omkostningseffektive TN dobbeltakselcylindre. Borestørrelser spænder fuldt ud fra φ6 til 32 mm, inklusive standard enkeltstangs TR, dobbeltgennemgående stang TRW og lette kompakte TRJ-varianter. Anti-rotationsnøjagtighed når ±0,1° for boringer ≥16 mm og ±0,2° for φ6/φ10 små boringer; dobbelte aksler begrænser svingningsafvigelsen for at garantere stabil drift over lange slag. En justerbar gummipude foran samarbejder med en fast bagbuffer til trimning af slag, stødabsorbering og støjreduktion. Trevejsmontering (top, bund, side) og valgfri dobbeltsideporting er tilgængelige; sideriller tillader direkte samling af magnetkontakter uden ekstra beslag. Indbyggede magnetiske ringe markeret med suffikset S er standard, mens ikke-magnetiske tilpassede versioner tilbydes til magnetisk interferensfølsomme lejligheder. Driftstryk intervaller 0,15~1,0 MPa med arbejdstemperatur fra -20 ℃ til 70 ℃. Standard Rc-gevind kan konverteres til G-gevind eller NPT-gevind til oversøiske ingeniørprojekter. Adskiller sig fra CXS tvillingecylindre: TR udsender enkelt tryk med fremtrædende mekanisk stivhed og stabil sidebelastningsmodstand i langslagsapplikationer; CXS har dobbelte stempler til dobbelt tryk, lavere friktion og jævnere frem- og tilbagegående bevægelser i høj hastighed velegnet til højfrekvente kortslags pick-and-place. Udbredt i præcisionspositionering, arbejdsemnepresning, langdistancestop og -overførsel og generelle automatiseringsstationer, der kræver pålidelig føring under middel-lette belastninger.

SOLH MK (almindeligvis kaldet MKB) er en kombineret pneumatisk cylinder, der integrerer 90° rotation og lineær nedadgående fastspænding, udskiftelig med mainstream MKB-serien. Borestørrelser dækker φ12~φ63 og spændeslag varierer fra 5 mm til 50 mm. Dens samlede længde er forkortet med 3~10 mm sammenlignet med konventionelle MK2-modeller for mere kompakt layout. Det tilladte inertimoment er opgraderet tredobbelt for at klare højhastighedsfastspænding af højinerti-emner, og den maksimale spændekraft på φ63-boringen når 12,4 kN under 0,5 MPa for pålidelig fastholdelse af tung last. Arbejdscyklus: træk opad → 90° venstre/højre drejning → træk ud for fastspænding; frigivelsen følger omvendt rækkefølge. Fast 90° rotationsvinkel med tolerance ±5° sikrer stabil gentagen positionering. Med undtagelse af φ20- og φ25-boringer kun med 2-sidet sensormontering, understøtter andre størrelser 4-vejs magnetisk kontaktinstallation for pæne ledninger uden interferens. Gennemgående huller og dobbeltende gevindhuller muliggør direkte montering og flangeinstallation. Dobbeltsidede gummibuffere reducerer stød, vibrationer og støj; oliefrit design tilfredsstiller rene og støvfrie arbejdsmiljøer. Indbyggede magnetiske ringe arbejder med positionssensorer til at overvåge klemme-/udløsningsstatus; rotationsretninger med uret RZ og mod uret LZ er valgfrie. Det er almindeligt anvendt i værktøjsmaskiner, svejsepositionering, stemplingsfiksering, præcisions 3C-komponenter, halvlederbakkeklemning og fiksturvippebegrænsning. Det forenkler det mekaniske design og sparer installationsplads ved at integrere roterende og spændefunktioner. Vælg borestørrelse med spændekraft ≥ faktisk belastning × 1,5 sikkerhedsfaktor og reserver 3~5 mm slagmargin for at undgå mekanisk kollision.

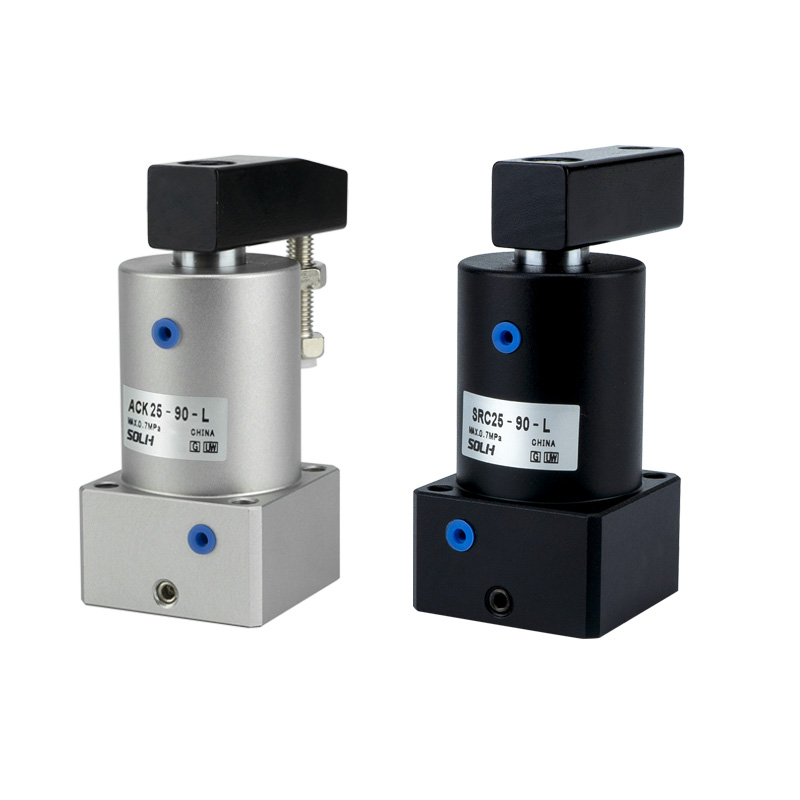

SOLH ACK vinkelcylinder integrerer integreret sammensat bevægelse af standard 90° rotation / valgfri 180° drejning plus lineær nedadgående fastspænding med borestørrelser fra φ25 til φ63. Den har en understøttende struktur med tre styreriller som kernedesignet, hvilket giver overlegen strukturel stivhed og stærk modstand mod excentriske belastninger, hvilket opnår høj vinkelpositioneringsnøjagtighed på ±1,5°, bedre end almindelige roterende klemmecylindre. To strukturelle typer er tilgængelige: ACK med enkelt trykplade til smalle emner og ACKD dobbelt trykplade til brede emner; venstredrejning mod uret (L) og højredrejning med uret (R) kan vælges for at matche layoutet på stedet. Arbejdscyklus: stempelstangen trækkes tilbage og løftes op → roterer for at undgå interferens med emnet → strækker sig nedad for fastspænding; frigivelsen kører i omvendt rækkefølge for nulstilling. Stempelstangen er lavet af varmebehandlet legeret stål, cylinderrøret gennemgår hård anodisering, matchet med importerede højtydende tætningsringe for at opnå fremragende slidstyrke, korrosionsbestandighed, lav luftlækage og lang levetid. Fire nederste gennemgående huller understøtter direkte installation og flangemontering; Indbyggede sensorriller letter montering af magnetisk kontakt for at overvåge klemme- og udløserstatus. Hver boring er udstyret med fast standard spændeslag; den maksimale spændekraft på φ63 når 1050 N under 0,5 MPa driftstryk. Arbejdstrykket varierer 0,15 ~ 1,0 MPa med bred temperaturtilpasningsevne fra -20 ℃ til 80 ℃. Det anvendes i vid udstrækning inden for værktøjsmaskiner, svejsepositionering, anti-forskydningsfiksering til stemplingsprocesser, fastspænding af elektroniske bakker og positionering til omsætningsmekanismer. Den erstatter separate roterende og spændecylindre for at forenkle det mekaniske layout og spare installationsplads. Vælg korrekt borestørrelse med teoretisk klemkraft ≥ faktisk belastning × 1,5 sikkerhedsfaktor, og reserver 3~5 mm slagmargin mod mekanisk kollision.

SOLH CKG1 & CKP1 stangmonterede kraftige klemmecylindre er målrettet svejsning med høj magnetisk interferens arbejdsforhold. Udstyret med dedikerede anti-magnetiske sensorer, der understøtter tre-vejs installation, passer CKG1 til almindelige AC magnetiske svejsningsscenarier, mens opgraderet CKP1 modstår AC&DC stærke magnetiske felter til højfrekvent punkt- og buesvejsning. Indbygget luftbuffer sikrer konstant tung spændekraft op til 12,32kN. Vores fabrik ejer modne masseproduktionslinjer med tilstrækkeligt punktbeholdning, som er almindeligt anvendt i automotive svejsearmaturer og værktøjsmaskiner opspændingsprojekter globalt. Direkte udskiftelig med traditionel CK1-serie uden armaturmodifikation.

SOLH RSQ pneumatiske stopcylindre med fast højde tjener som standard grænseaktuatorer til automatiserede transportsystemer. Udstyret med ti udskiftelige stangender inklusive hydrauliske bufferhåndtagstyper for kraftig stødabsorbering, understøtter de fire-sidet magnetisk kontaktpasning og oliefri langtidsdrift. Dens faste stive ramme, der adskiller sig fra højdejusterbare RSG-modeller, reducerer fejlretningstiden på stedet betydeligt. Vores stabile masseproduktion sikrer tilstrækkeligt spotlager; disse stoppere er bredt udbredt på elektroniske samlebånd, rullebaner og tunge pallepositioneringsstationer globalt, og leverer pålidelig blokering af emner til en overkommelig pris og stærk slagfasthed.

SOLH RS2H kraftige stopcylinder er en opgraderet erstatning af RS1H til 50-500 kg tung palletransportør positionering. Den kan prale af 30 % forbedret stopkraft, indbygget justerbar hydraulisk buffer og dobbelte harpiks/kulstofstålruller for effektivt at absorbere voldsomme stød. Kompakt letvægtsdesign forkorter installationspladsen, mens den er fuldt udskiftelig med RS1H uden modifikation af armaturet. Udstyret med valgfri anti-tilbageslagslås og manuel udløsning, passer den til billogistik, svejseværktøj og automatiseret blokering af tunge laster på lager. Vores fabrik understøtter masseproduktion med tilstrækkelig lagerforsyning, oliefri struktur garanterer langtidsstabil drift til højfrekvente barske værkstedsmiljøer.

SOLH TWH- og TWM-håndtagsvalsestoppercylindre er skræddersyet til 30-300 kg medium til tung transportørpallepositionering. Valgfri indbygget mekanisk selvlåsende struktur stopper effektivt arbejdsemnets tilbagespring og forskydning; sorterede hydrauliske buffere inkluderer fast dæmpning til små boringer og justerbar dæmpning til store specifikationer for at opnå en skånsom stødabsorbering. TWH dobbeltvirkende leverer maksimal stopkraft til højfrekvente tunge cyklusser, mens TWM med indbygget fjeder udløser automatisk udløsning, når strømmen afbrydes for sikkerheden på stedet. Standard flangemontering og firesidet magnetisk afbryderinstallation forenkler montering på stedet. Understøttet af vores stabile masseproduktion og tilstrækkelige spotlager, er disse propper i vid udstrækning anvendt i intelligent lager, bilmontering og svejsearmaturbegrænsning med oliefri langtidsdrift.
