Pneumatiske komponenter serien

SOLH RM-seriens magnetiske koblingsstangløs cylinder er designet til at kunne udskiftes med Airtac-modstykker. Den anvender berøringsfri magnetisk synkron drev og fuldt lukket tøndestruktur til nul lækage og støvfri drift, velegnet til oliefri rene miljøer i elektronik-, medicin- og fødevareindustrien. Borestørrelser spænder fra φ10 til φ40 mm med en maksimal slaglængde på 2000 mm, der opererer inden for et bredt industrielt temperaturområde på -20℃~70℃ og har et minimum opstartstryk på 0,15 MPa. Fire konstruktionsvarianter er tilgængelige: RMS basistype uden indbyggede føringer, der kræver udvendige skinner og endebeslag med den laveste pris; RMT standardtype integreret med dobbelte styrestænger og glidelejer for at modstå almindelige laterale belastninger uden ekstra styr for nem installation; RMTL-præcisionsversion med udvidede højpræcisionsstyrestænger, der opnår ±0,1 mm gentagen positioneringsnøjagtighed; RMH kraftig forstærket glidetype med stærk anti-afbøjningskapacitet til uafhængig belastning. Standard gummibuffere med dobbelt ende er udstyret med valgfri justerbare buffere og eksterne hydrauliske buffere til stabil bevægelse op til 500 mm/s. Valgfrie magnetiske omskiftersæt matcher D-M9-sensorer til feedback på positionssignalet. Indbyggede styrestrukturer reducerer ekstra indkøbs- og monteringsomkostninger for eksterne lineære styr. Den leverer enestående omkostningsydelse i forhold til SMC CY1- og CY3-serierne, der er meget udbredt i langdistance-materialetransport, beskyttende døraktivering og pladsbesparende eftermontering af konventionelle trækstangscylindre på automatiserede produktionslinjer med mellemstort budget.

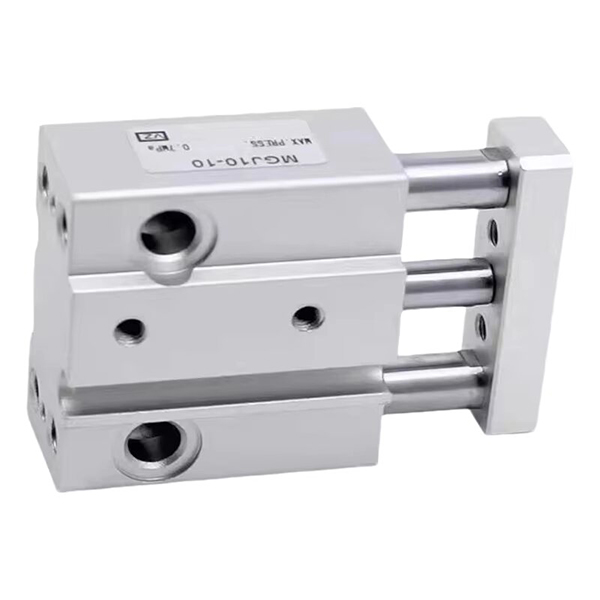

SOLH MGJ ultrakompakt mini styrestangscylinder er fuldt ud udskiftelig med SMC standardprodukter, udviklet udelukkende til miniature automatisering. Den leverer kun to små borestørrelser φ6 mm og φ10 mm med ultrakorte slag fra 5 mm til 20 mm. Indbyggede dobbelte styrestænger og integreret styreramme leverer ultra-præcis anti-rotationsydelse inden for ±0,1°, hvilket forhindrer vinkelforskydning under fastspænding og samling af mikrokomponenter. Ekstremt letvægtsstruktur vejer kun 27,3 g for MGJ6-5-modellen. Dobbelte monteringsflader (bund og bagside) og enkeltsidet centraliseret rørføring og ledninger letter et pænt layout til tæt flercylindret arrangement. Ved at vedtage oliefri vedligeholdelsesfri struktur med dobbeltende gummibuffere, understøtter den stabil højfrekvent frem- og tilbagegående bevægelse inden for -10 ℃ ~ 60 ℃. Udbredt i præcis elektronisk komponentopspænding, PCB-positionering, miniatureventilaktivering af medicinsk udstyr, prøvetagning af nåleløftning, mikroforskydningsjustering i halvlederrengøringsværksteder og finjustering af optiske linser. Sammenlignet med standard MGP kompakte cylindre har den en drastisk reduceret overordnet dimension, perfekt tilfredsstillende mikrotryk, begrænset installationsplads og højpræcisions anti-rotationspositioneringskrav til miniatureautomatisering.

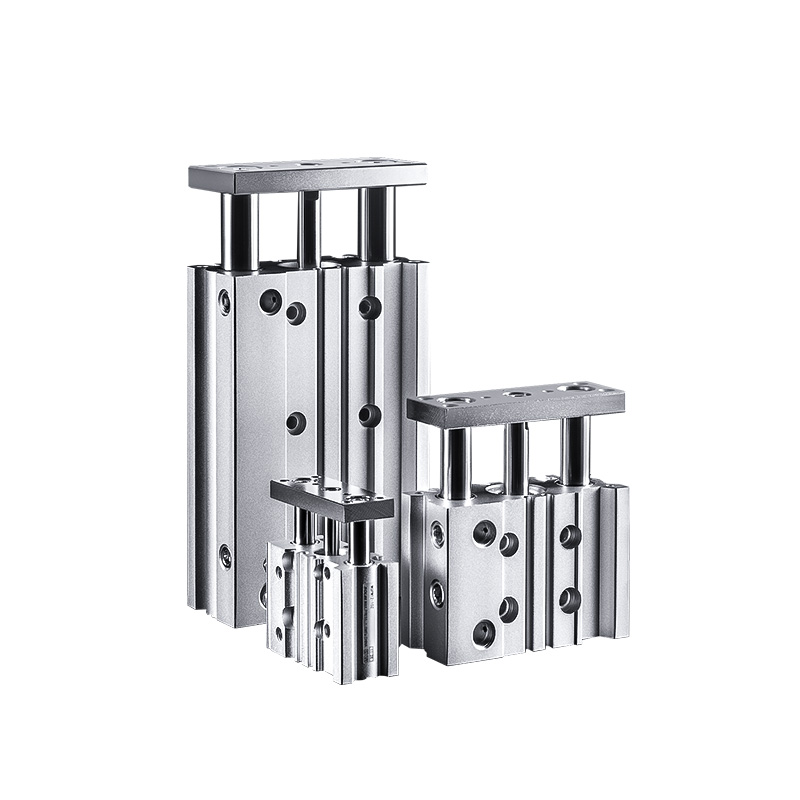

SOLH MGP-seriens tynde kompakte styrestangscylinder er dimensionelt udskiftelig med ægte SMC-produkter. Den vedtager en integreret struktur af cylindercylinder, dobbelte styrestænger og præcisionslejer med indbygget vridningsmodstand og kraftig lateral belastningskapacitet uden eksternt styretilbehør. Dens flade slanke struktur skærer 17%~24% vægt sammenlignet med konventionelle cylindre, perfekt egnet til kompakte automatiseringsoperationer såsom presning, positionering, løft og overførsel af emner. Tre undertyper klassificeret efter lejer dækker forskellige arbejdsforhold: MGPM med glidebøsninger af metal har enestående slidstyrke og støvtæt ydeevne til tung sidebelastning og støvet cyklisk arbejde ved lav hastighed; MGPL kuglebøsninger leverer ultra-lav friktion og jævn bevægelse til hyppig frem- og tilbagegående bevægelse i høj hastighed; MGPA nul-clearance højpræcisionskuglelejer opnår anti-rotationsnøjagtighed op til ±0,01 mm for præcis tilpasning og kalibrering. Borestørrelser varierer fra φ12 til 100 mm med standardslag på 5~300 mm. Standard gummibuffere med dobbelt ende er udstyret, mens AZ-luftpudebuffere er valgfrie til boringer over 20 mm for at absorbere alvorlige stød under højhastigheds- og tunge bevægelser. Indbyggede slots understøtter direkte installation af D-M9, A93 magnetkontakter uden ekstra beslag for ryddelige ledninger. Driftstrykket varierer fra 0,12 MPa til 1,0 MPa med et minimum aktiveringstryk på 0,1 MPa under en omgivende temperatur på -10℃~60℃. Udbredt i elektronisk PCB-positionering og -presning, inspektion af jigløftning, emballagefremføring og generel automatiseringsbegrænsende fastspænding, fungerer den som en meget alsidig integreret styret pneumatisk aktuator.

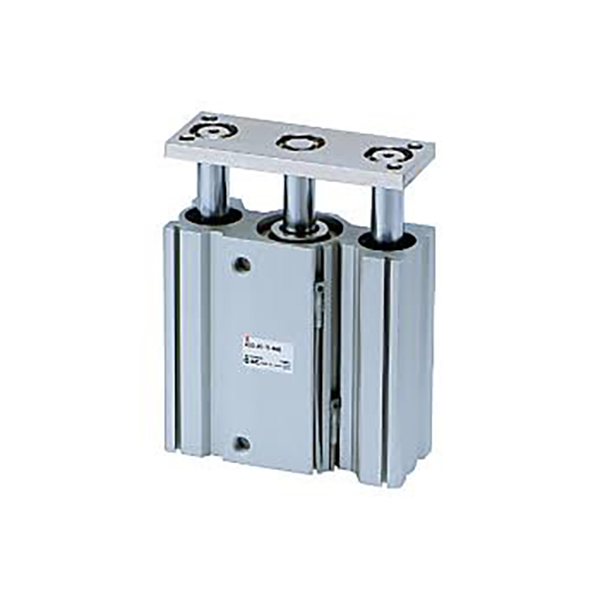

SOLH MGQ-seriens ultratynde integrerede styrestangscylinder er fuldt ud udskiftelig med originale SMC-specifikationer. Den integrerede struktur af cylindercylindre og styrestænger skærer den samlede tykkelse med 50 % sammenlignet med konventionelle styrede cylindre for i høj grad at spare installationsplads. Den dækker borestørrelser φ12~100 mm og standard slaglængder 25~250 mm, tilbydes i to konfigurationer: MGQM carbonlegeringsglidelejer og MGQL højpræcisionskuglelejer. Den symmetriske dobbelte styrestangsstruktur giver enestående modstand mod lateral belastning, afbøjning og vridning. MGQL-kuglelejeversionen opnår en anti-rotationsnøjagtighed på ±0,04°~±0,08°, mens MGQM glidelejetypen har fremragende slidstyrke, støvtæt ydeevne og omkostningsfordele til hårdt støvede forhold. Standardkonfigurationer inkluderer indbyggede magnetiske ringe, dobbeltende gummibuffere og oliefri vedligeholdelsesfri drift. Den valgfrie XB6-højtemperaturvariant fungerer stabilt op til 150 ℃. Flere monteringshuller er reserveret på cylinderkroppen; magnetiske afbrydere kan monteres på fire sider til boringer ≥32 mm, og flanger/fodbeslag understøtter flervinklet samling. Med et minimumsarbejdstryk på 0,1 MPa er det almindeligt anvendt til positionering og løft af transportbåndsstop, PCB-udstødning og -presning i 3C-elektronik, portaktivering til emballeringsmaskineri og donkrafte. Den erstatter separate cylinder plus eksterne styreenheder for at forenkle det mekaniske design. Sammenlignet med standard MGP og heavy-duty MGG-serien kan MGQ prale af den tyndeste profil og optimale ydeevne til højpræcisionsdrift i begrænset installationsplads.

SOLH MGG-seriens kraftige langtakts styrestangscylinder er dimensionsmæssigt udskiftelig med tilsvarende SMC heavy-duty cylindre. Konstrueret med en rund tønde plus udvendigt arrangerede dobbelte styrestænger med stort spænd, leverer den suveræn strukturel stivhed. Dens laterale belastningskapacitet er tre gange større end almindelige styrede cylindre, hvilket undgår, at stempelstangen hænger ned under lange slag og strukturel afbøjning under excentriske tunge belastninger. Borestørrelser spænder fra φ20 mm til 100 mm med to versioner: MGGM carbonlegeringsglidelejer og MGGL højpræcisionskuglelejer. Den maksimale standardslaglængde når 1300 mm, hvilket i høj grad overstiger slaggrænsen for MGP- og MGQ-serien. Dual-end indbyggede hydrauliske buffere kommer som standard til at absorbere massiv stødenergi genereret under langdistance højhastighedsdrift, hvilket effektivt sænker støj og beskytter udstyr. MGGM glidelejer har enestående slid- og stødbestandighed til tunge støvede miljøer og intensive transportbåndsstop; MGGL kuglelejer realiserer ultra-lav friktion og jævn bevægelse med top anti-rotationsnøjagtighed op til ±0,02°, ideel til højpræcision lang-slags positionering og højhastigheds cyklisk bevægelse. Det opdelte modulære design muliggør separat adskillelse og udskiftning af cylindercylinderen og styreenheden til lav pris vedligeholdelse. Tilgængelige monteringsformer inkluderer grundlæggende overflademontering og frontflangeinstallation; valgfrit ekstraudstyr dækker J-type slagtilpasning (0~50 mm justeringsområde) og XB6 højtemperaturvariant, der fungerer stabilt mellem -10 ℃ og 150 ℃. Indbyggede magnetiske ringe er standard, med riller i flere retninger til fleksibel magnetisk kontaktpasning. Driftstryk intervaller 0,1~1,0 MPa med maksimal kørehastighed op til 1000 mm/s. Udbredt anvendt på lodrette løfteplatforme, tung palle-langdistance-overførsel, kraftig stoppositionering og stor udkastning af jig, erstatter den den kombinerede løsning af almindelige cylindre plus separate tunge styrestolper for at forenkle mekanisk design, og fungerer som den foretrukne pneumatiske aktuator til tunge belastninger, lange bevægelser og høj-påvirkningsautomatiseringsapplikationer.

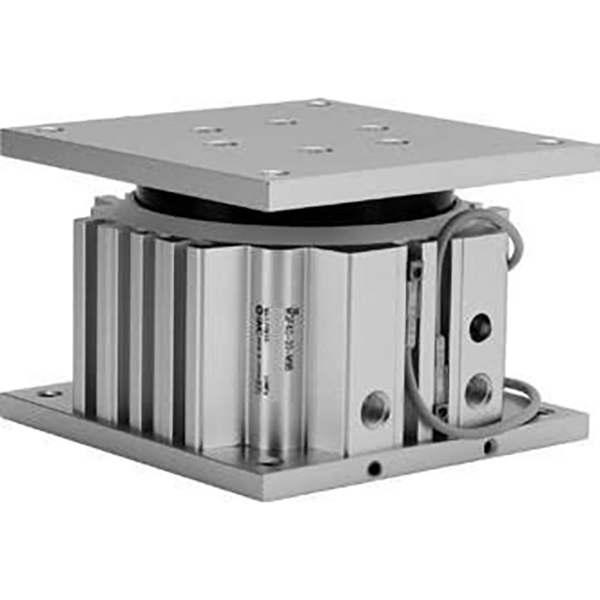

SOLH MGF lavprofil styrebordcylinder er fuldt udskiftelig med matchende SMC-modstykker. Designet med en integreret koncentrisk styremuffe med stor diameter, bryder den retningsbegrænsningen for traditionelle dobbelte styrestangscylindre og leverer ensartet 360° anti-afbøjningsydelse mod excentriske belastninger. Dens samlede installationshøjde er reduceret med 15%~20% sammenlignet med MGQ-serien for et ultra-fladt kompakt layout. Tilgængelige borestørrelser: φ40, φ63, φ100 mm med standard korte slag, der spænder fra 30 mm til 100 mm, optimeret til korte slag, tung drift. Indbyggede anti-rotationsstifter giver ekstremt højt tilladt drejningsmoment op til 409 N·m for φ100-modellen, stabil under excentrisk kraft fra alle retninger uden blokering eller forskydning, med en maksimal anti-rotationsnøjagtighed på ±0,05°. Tovejs top-og-bund montering understøttes; T-slidser på tre sider af kroppen muliggør installation af magnetisk kontakt på fire sider. Standard dobbelt-ende gummibuffere og oliefri vedligeholdelsesfri drift er udstyret. Den 10-præfiksede lavstøvrense version opfylder strenge krav fra halvledere, 3C elektronik og medicinske værksteder. Omkring 15 % lettere end konventionelle strukturer, er den i vid udstrækning anvendt til hævning af emner, udstødning af stik, vending af stationsindeksering og kraftig skub i korte afstande, idet den er den ideelle kompakte pneumatiske aktuator, der kræver omnidirektionel anti-afbøjning og høj drejningsmomentkapacitet inden for begrænset installationsplads.

SOLH TC-seriens treaksede styrestangscylinder er en direkte drop-in-erstatning for SMC MGP-serien. Den vedtager en integreret tre-akset struktur bestående af to styrestænger plus en central stempelstang, med ultrahøj stivhed. Dens torsionsmodstand og laterale belastningskapacitet er mere end det dobbelte af konventionelle dobbeltstyrede stangcylindre, hvilket effektivt forhindrer afbøjning og positionsforskydning. Tilgængelige borestørrelser spænder fra φ6 mm til 100 mm med to kernevarianter: TCL-præcisionskuglelejetypen leverer ultra-lav friktion og jævn bevægelse til højfrekvente løft og præcisionspositionering; TCM messinglegeringsglidelejetype kan prale af overlegen slidstyrke og slagfasthed til tunge belastninger, støvede miljøer og transportbåndsstopoperationer. Standardslag dækker 5 mm til 500 mm. Valgfrie konfigurationer inkluderer J-type slagtilpasning (maks. 50 mm justerbar rækkevidde) og -T højtemperaturversion, der kører stabilt fra -20 ℃ til 120 ℃. Standardkonfigurationer inkluderer indbyggede magnetiske ringe, dobbeltende gummibuffere og oliefri vedligeholdelsesfri drift. Monteringshuller i flere retninger og fire-sideslidser til magnetiske kontakter er integreret, mens dobbelte luftporte på toppen og siden muliggør fleksibelt rørlayout. Tilbehør til flange og fodbeslag understøtter alsidige installationsretninger. Driftstrykket varierer fra 0,1 MPa til 1,0 MPa, og benchmark-positioneringshuller sikrer pålidelig gentagelsesnøjagtighed. Udbredt i forbindelse med løft af transportbåndstop, PCB-håndtering og -krympning i 3C-elektronik, aktivering af pakkeporte, udkastning af jig og excentrisk belastning, eliminerer denne integrerede aktuator behovet for separate eksterne styreenheder, hvilket forenkler mekanisk design med fremragende omkostningsydelse til miniaturepræcisionsstationer og generel automatisering af middel til tung belastning.

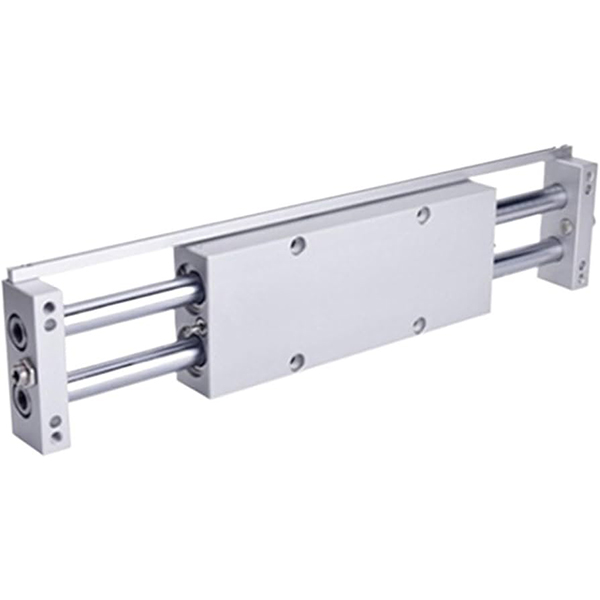

SOLH CX2-seriens dobbeltstangsglidecylinder tjener som udskiftelig erstatning for SMC CX2 standardmodeller. Den er bygget med dobbelte stempler og symmetriske dobbelte stempelstænger og leverer dobbelt trykeffekt sammenlignet med enkeltstangscylindre med samme boringsstørrelse og overlegen integreret stivhed. Tilgængelige borestørrelser dækker φ10, 15, 25 mm med standardslag fra 25 mm til 200 mm. Standardversionen anvender glidelejestyring; opgraderet CXWM (glideleje + hydraulisk buffer) og CXWL (kugleleje + hydraulisk buffer) er skræddersyet til hyppige højhastighedspåvirkninger. Symmetriske dobbelte stænger giver iboende mekanisk anti-rotationsydelse med maksimal præcision op til ±0,02° for φ25 boring, med enestående modstand mod sideværts og excentriske belastninger. Den slanke krop med lav profil understøtter to samlingsformer: fast cylinderkrop med bevægelig endeplade eller fast endeplade med glidende cylinderkrop. Fire-sidet monteringshuller og tre-vejs luftporte muliggør fleksibel installation og rørføring i snævre, begrænsede rum. Standard dobbelt-ende gummibuffere og oliefri vedligeholdelsesfri drift er udstyret; valgfri N ikke-magnetisk version eliminerer magnetisk interferens til magnetisk følsomme lejligheder. Udbredt i præcisionsoverførsel af emner til 3C- og halvlederindustrier, skub og løft af jig, tæt cylinderlayout inde i kompakt udstyr, frem- og tilbagegående aktivering med middel belastning til fødevare-, medicinske og rene værksteder.

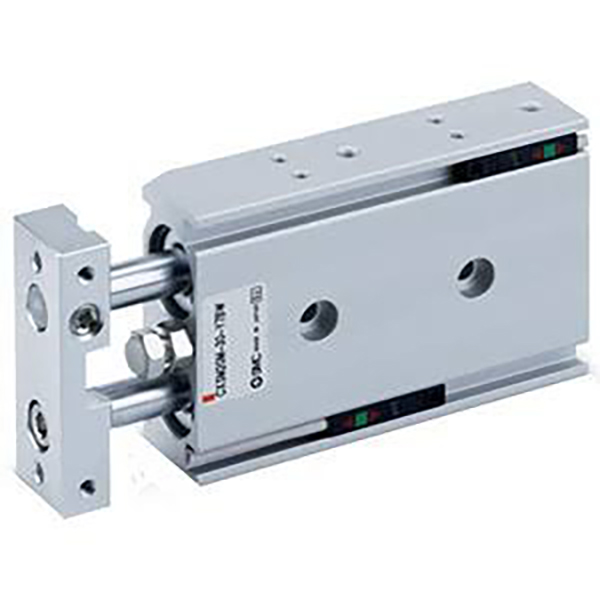

SOLH CXSJ er en opgraderet ultrakompakt iteration af klassiske CXS-dobbeltcylindre, der kan udskiftes med den originale SMC CXS-serie. Bygget med integrerede dobbelte stempler og dobbelte styrestænger leverer den fordoblet tryk ved samme borestørrelse med stabil anti-rotationsnøjagtighed på ±0,1°. Dens overordnede dimensioner er forkortet og indsnævret med 10%~20% med lettere vægt, skræddersyet til ekstremt smalt internt udstyrslayout. Fire undermodeller er tilgængelige: CXSJM med glideleje har fremragende slidstyrke og støvtæt ydeevne til generel positionering ved lav hastighed; CXSJL kuglelejetype kan prale af ultra-lav friktion og jævn bevægelse med en maksimal hastighed på 800 mm/s for højfrekvent højhastigheds pick-and-place; CXSJWM/CXSJWL dobbeltgennemgående stangdesign muliggør montering af emnet i begge ender til bilateral synkron løft og centreringspositionering. φ6 og φ10 boringer understøtter både aksial og sideporting, mens andre størrelser kun anvender siderør. Det vendbare magnetiske kontaktbeslag understøtter 4-vejs interferensfri samling og symmetrisk venstre-højre installation. Dobbelt-ende gummibuffere kommer som standard; suffiks Z står for indbyggede magnetiske ringe til positionssensorer, og ikke-magnetiske versioner er tilgængelige til scenarier med anti-magnetisk interferens. Valgfri forlængerlås P og tilbagetrækningslås R kan holde aktuatoren stabilt i de angivne positioner. Det er meget brugt til pick-and-place, let presning og præcisionsbegrænsende positionering under lette belastninger inden for kompakt automationsudstyr til 3C og generelle produktionslinjer.
